Darstellungsart:: | 2,4" Farbe OLED, 320×240 Pixel, Kontrast10,000:1 | Messbereich:: | 0.50mm bis 508mm (0,02" bis 20.00"), abhängig von Material, Sonde und Oberflächenbeschaffenheit |
---|---|---|---|
Funktionsprinzip:: | Impulsecho mit Doppel-elemet Wandlern | Auflösung der Messung:: | Auswählbare 0.01mm, 0.1mm (auswählbares 0,001", 0.01") |
Anzeigemodus:: | Normale, minimale/maximale Gefangennahme, DIFFERENCE/RR%, Ein-Scan, B-Scan | Korrekturmodus: | RF+, RF, HALF+, HALB-, VOLL |
Korrektur des V-Pfades:: | Automatisch | Aktualisierungsrate:: | Auswählbares 4Hz, 8Hz, 16Hz |
Materialgeschwindigkeitsbereich:: | 500 zu 9999m/s (0,0197 bis 0,3939 in/μs) | Hochlicht:: | Ultraschalldickenmessgerät, Ultraschalldickenmessgerät für Beschichtungen |
Markieren: | Ultraschallmessgerätmeter der stärke tm281,oled Ultraschallstärkemessgerätmeter,oled digitales Ultraschallstärkemessgerät |
Ultraschalldickheitsmessgerät A&B Scan zur Prüfung der Gummidicke Die Reihe TM281
Beschreibung des Produkts

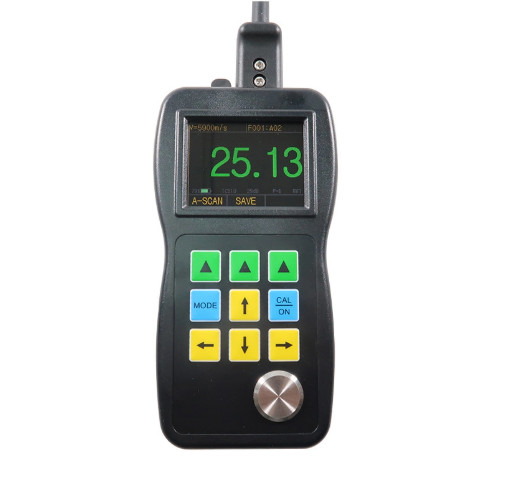

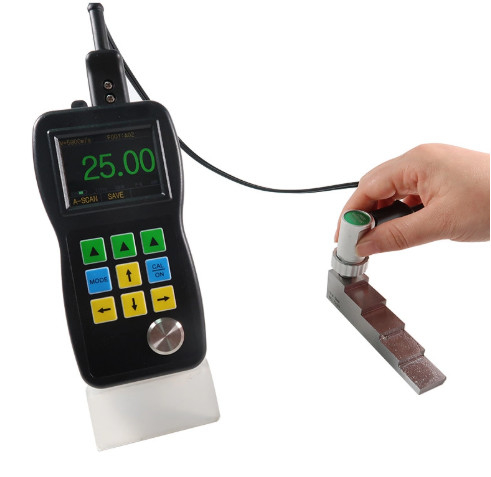

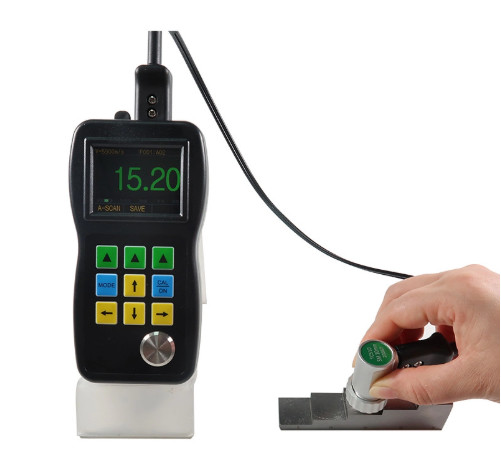

TM281-Serie Farbbildschirm mit A/B-Scan Ultraschalldickheitsmessgerät
Lösungen für verschiedene schwierige Dickenmessungen
Eigenschaften:
2.4 color OLED, 320 x 240 Pixel, Anzeigekontrast 10,000:1
Live Farb-A-Scan
- Ich weiß.
Die Benutzer konnten die Farbwellenform des Ultraschallgeräusches (oder A-Scan) direkt auf dem Bildschirm sehen,Dies ist sehr wichtig für die Gelegenheiten, in denen wir die Richtigkeit der Testergebnisse überprüfen müssenWir könnten die Ursachen leicht durch den A-Scan finden.und dann werden wir die richtigen Messwerte bekommen.
Live-Farb-B-Scan
Der Dickenmessgerät der Serie TM281 verfügt über eine Zeitbasis-B-Scan-Funktion.Verwendung zur Beobachtung der Unterseite des Werkstücks.Es könnte automatisch ein Mindestwert des B-Scan-Bildes erfassen und die Position des Mindestwerts durch ein rotes Dreieck angeben.Sie können einen beliebigen Punkt Dicke Wert des B-Scan-Bilds sehen, indem Sie den Zeiger bewegen.
Durch die BeschichtungsfunktionWir müssen keine Zeit mehr verschwenden, um die Beschichtung zu entfernen
Der Modus TM281D und der Modus TM281DL verfügen ebenfalls über diese weithin anerkannte Funktion, die durch Messung der beiden kontinuierlichen Unterflächen des Substrats realisiert wird.
Eine praktischere Funktion
Differenz/Reduzierungsquote:Der Differenzmodus zeigt die Differenz zwischen dem tatsächlichen und dem Normalwert an. Die Reduktionsrate berechnet und zeigt den Prozentsatz der Dickeverringerung an, wenn das Material dünner wird.Typische Anwendung ist die Messung des Metallmaterials, das aufgrund der Biegung dünn wird.
Anzeige der Informationen:LOS, min, max, große Anzeige während der gleichzeitigen Anzeige von min, Geschwindigkeit, Null, Kalibrierung, Einheiten, Einfrieren, Entfrieren, verbleibende Akkulaufzeit in %, Gewinn - niedrig, std, hoch, Echo-zu-Echo-Symbol
Max./Min. Aufnahme:In diesem Modus werden die aktuelle Dicke, die Mindestdicke und die Höchstdicke gleichzeitig auf dem Bildschirm angezeigt.
Alarmmodus:Dynamische Änderung der Farbe der Dicke bei Alarm.
Aktualisierungsrate:4 Hz für normale Anwendungen, wenn Sie einen schnellen Scan benötigen, wie zum Beispiel eine hohe Temperaturmessung, können Sie eine höhere Updatefrequenz wählen.
Mehrsprachige Verfügbarkeit:Chinesisch, Englisch, Spanisch, Deutsch.
Echo an Echo:Messen nur die Metalldicke (Farbe und Beschichtungen ignoriert)
Datenlogger:99999 Dicken-Datenaufzeichner mit ID-Punkten in linearen oder Rasterdateien (400 Dateien)
Ausgabe:USB 2.0 Vollgeschwindigkeitsanschluss.
Temperatur:Gage Betrieb: -10 °C bis 50 °C
- Ich weiß.Standardprobe TM510
Die Sonde ist das Herzstück des Instruments.TMTeck verfügt über die weltweit führende Sondenproduktionstechnologie.TM510-Sonde verwendet den leistungsstarken piezoelektrischen Keramikchip,mit integrierter Metall-Druckguss-Hülle, praktische Konstruktion von Sonde und Kabel getrennt, unabhängig von den Kosten, um eine hohe Qualität zu schaffen.

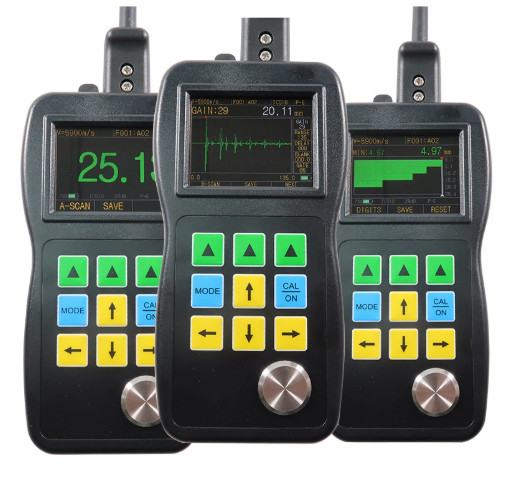

Der Unterschied zwischen dem Ultraschalldickheitsmessgerät der Serie TM281
TM281 | Der Wert des Zuschlags wird nachstehend angegeben: | |
Farbbildschirm | √ | √ |
Live-A-Scan | √ | √ |
Zeitbasierter B-Scan | √ | √ |
Kontrolle des Zugangs und des Eingangs | √ | √ |
Ausblenden | √ | √ |
Durchlackfarben und Lackstoffen | × | √ |
Datenlogger | × | × |
Datenansicht-Software | × | × |
Spezifikationen des Ultraschalldickenmessers TM281DL
Anzeigetypen | 2.4' Farbe OLED, 320×240 Pixel, Kontrast 10,000:1 |
Funktionsprinzip | Pulsecho mit Dual-Element-Wandlern |
Messbereich | 0.50 mm bis 508 mm ((0,02' bis 20,00'), je nach Material-, Sonden- und Oberflächenzustand;E-E-Modus:3-50 mm unter Bedingungen |
Messresolution | Auswählbar 0,01 mm, 0,1 mm ((auswählbar 0,001'', 0,01'') |
Einheiten | Zoll oder Millimeter |
Korrekturmodus | HF+, HF-, HALF+, HALF-, vollständig |
Anzeigemodus | Normaler, Mindest-/Maximalfang, DIFF/RR%, A-Scan, B-Scan |
Korrektur des V-Pfades | Automatisch |
Aktualisierungsrate | Auswählbar 4Hz, 8Hz, 16Hz |
Materialgeschwindigkeitsbereich | 500 bis 9999 m/s (0,0197 bis 0,3939 in/μs) |
Sprachen | Englisch, Französisch, Deutsch, Spanisch, Chinesisch |
Alarminstallationen | Mindest- und Höchstwarnsignale: Reichweite von 0,25 mm bis 508 mm (0,010' bis 20,00') Dynamische Farbänderung der Wellenform beim Alarm |
Energiebedarf | 2 AA-Batterien |
Betriebszeit | Ungefähr 40 Stunden |
Abschaltung des Geräts | Auswählbar ALWAYS ON oder AUTO OFF nach 5, 10, 20 Minuten Inaktivität |
Betriebstemperatur | - 10°Cbis +50°C(+10°F bis +12°F) |
Größe | 158 mm × 76 mm × 37 mm (H × W × D) |
Gewicht | 225 g einschließlich Batterien |
Standardlieferung TM281DL
Name | Anzahl |
Hauptkörper | 1 |
Sonde | 1 |
Batterie | 1 |
Koppelpflanze | 1 |
Gepäckkoffer | 1 |
Bedienungsanleitung | 1 |
USB-Kabel | 1 |
Software | 1 |
TM281 Spezifikationen der Sonde/des Wandlers | ||||||
PIC | Modell | Typ | Häufigkeit | Kontaktdurchmesser |
Messung Reichweite |
Temperaturbereich |
|
PT-08 | Norm TM281 | 5 MHz | 11 mm | 0.8 bis 100.0 mm | - 10 bis 70°C |
|
TC510B | Die in Absatz 1 genannten Anforderungen gelten nicht.Standardd | 5 MHz | 13.5 mm | 1.2 bis 200.0 mm | - 10 bis 70°C |
|
TC550 | Kleines Rohr | 5 MHz | 5 mm | 0.8-60 mm | - 10 bis 70°C |
|
ZT-12-2 | BesetzungIchn | 2MHz | 17 mm | 4.0 bis 508 mm | - 10 bis 70°C |
|
PT-06 | Kleinschlauch | 7.5MHz | 8 mm | 0.8 bis 30 mm | - 10 bis 70°C |
|
PT-04 | Fingerspitze | 10 MHz | 6 mm | 0.7 bis 12 mm | - 10 bis 70°C |
|
GT-12-2 | Hoch...TemperaturE | 5 MHz | 15 mm | 4 bis 80 mm | - 20 bis 300°C |
