Ndt 30 Fbh Resolution Block Inch 1018 Carbon Steel

Grundlegende Informationen

Herkunftsort:	China
Markenname:	TMTeck
Modellnummer:	30 FBH Entschließung

Min Bestellmenge:	1 Stück
Preis:	Verhandelbar
Verpackung Informationen:	Ausgestopft
Lieferzeit:	5-8 Arbeitstage
Zahlungsbedingungen:	T/T, Western Union,
Versorgungsmaterial-Fähigkeit:	20 Stück in zwei Wochen.

Bestpreis Kontakt

Detailinformationen

Typ::	Zusätze zerstörungsfreier Prüfung	Material::	1018 Stahl, Edelstahl, Aluminium
Hochlicht::	Ultraschallprüfungsblock zerstörungsfreier Prüfung

Produkt-Beschreibung

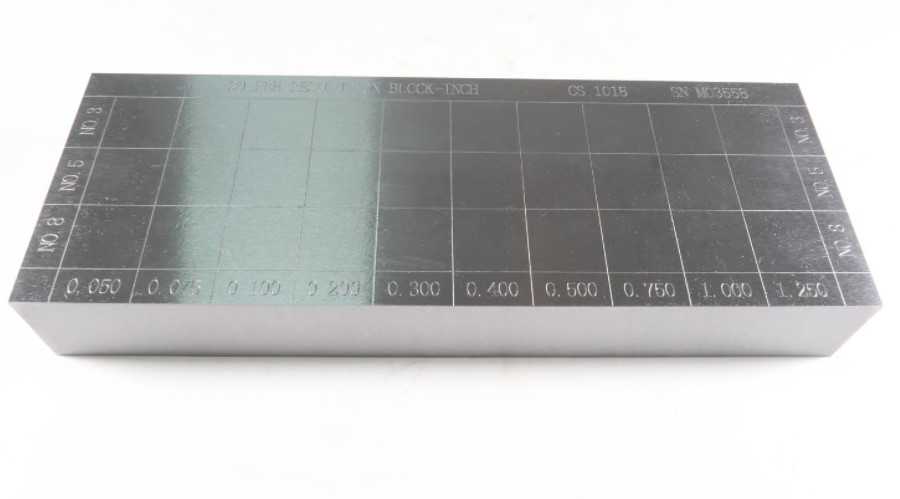

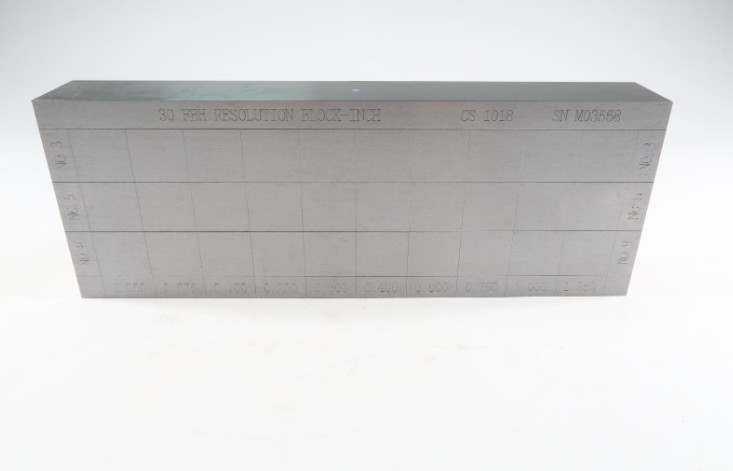

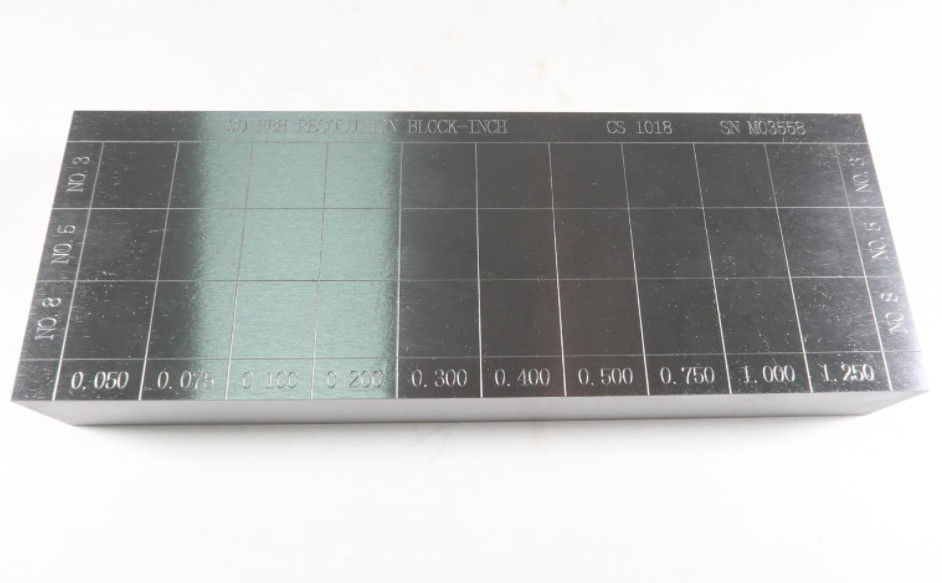

30 FBH RESOLUTION BLOCK INCH

"C" DIM. Nr. und - Das ist DIAM.	"B" DIM. Tiefgang Bezugnahme	MTD +-.015
Nr. 3 3/64	1.450	.050
Nr. 3 3/64	1.425	.075
Nr. 3 3/64	1.400	.100
Nr. 3 3/64	1.300	.200
Nr. 3 3/64	1.200	.300
Nr. 3 3/64	1.100	.400
Nr. 3 3/64	1.000	.500
Nr. 3 3/64	.750	.750
Nr. 3 3/64	.500	1.000
Nr. 3 3/64	.250	1.250
Nr. 5 5/64	1.450	.050
Nr. 5 5/64	1.425	.075
Nr. 5 5/64	1.400	.100
Nr. 5 5/64	1.300	.200
Nr. 5 5/64	1.200	.300
Nr. 5 5/64	1.100	.400
Nr. 5 5/64	1.000	.500
Nr. 5 5/64	.750	.750
Nr. 5 5/64	.500	1.000
Nr. 5 5/64	.250	1.250
Nr. 8 8/64	1.450	.050
Nr. 8 8/64	1.425	.075
Nr. 8 8/64	1.400	.100
Nr. 8 8/64	1.300	.200
Nr. 8 8/64	1.200	.300
Nr. 8 8/64	1.100	.400
Nr. 8 8/64	1.000	.500
Nr. 8 8/64	.750	.750
Nr. 8 8/64	.500	1.000
Nr. 8 8/64	.250	1.250

Anmerkungen:
1. Anwendbare Spezifikationen:ASTM E127-20
2. Legierungscode - CS-1018 Kohlenstoffarmer Stahl
SS - Typ 304 rostfreier Stahl
AL- 7075 T6 Aluminium
OT - Sonstiges (aufzeigen)
3. Alle Oberflächen 63ra oder besser, sofern nicht anders angegeben
4. Lochentoleranz ±.0005 unter 1/16 - ±.001 Löcher über 1/16

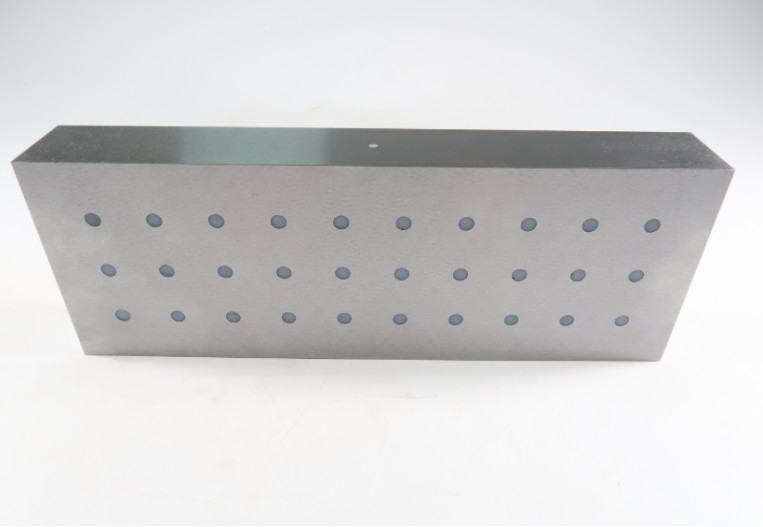

5Das flache Bodenloch muss gerade und senkrecht zur Prüfung sein.
Oberfläche innerhalb von 0o-20' - Lochboden flach innerhalb von 0,001/0,125 Zoll
6.C-Bohrmin 1/8 größer als der Durchmesser des Prüfloches und 0,063 Tiefe.
Ein Steckloch für eine Dichtung mit ähnlichem Material.
7Abmessungstoleranz ± 0,005, sofern nicht anders angegeben.

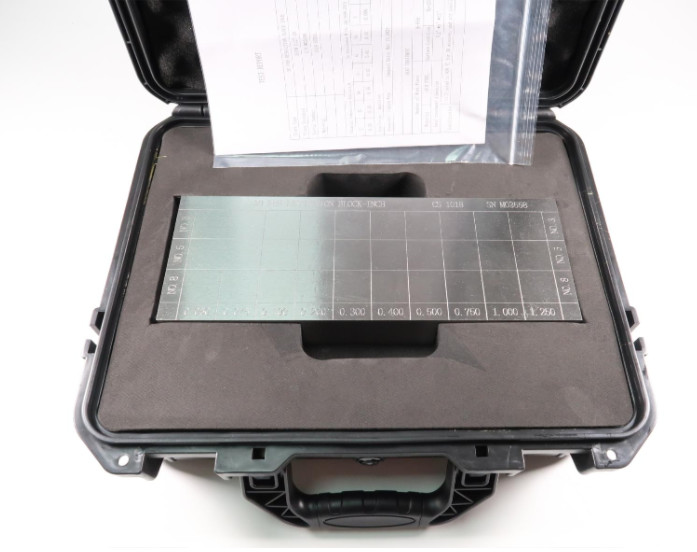

Paket inklusive

1 Kalibrierblock

1 Zertifikat

1 Blockfall

Die Zeichnung:
