Tm282 Ultraschalldickheitsmessgerät mit A&B-Scan / durch Beschichtung / Software

UltraschalldickenmessgerätTM282 mitA&B-Scan/Durch Beschichtung/Software

Beschreibung des Produkts

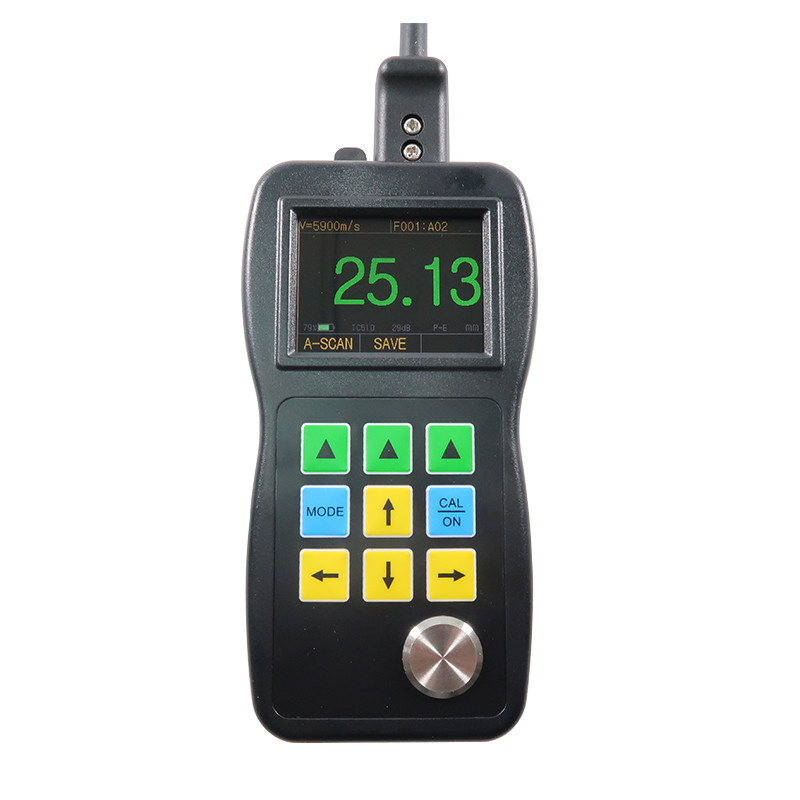

TM282 Farbbildschirm mit A/B-Scan-Ultraschalldickenmessgerät

Eigenschaften:

2.4 ̊ Farb-OLED, 320 x 240 Pixel, Display-Kontrast 10,000:1

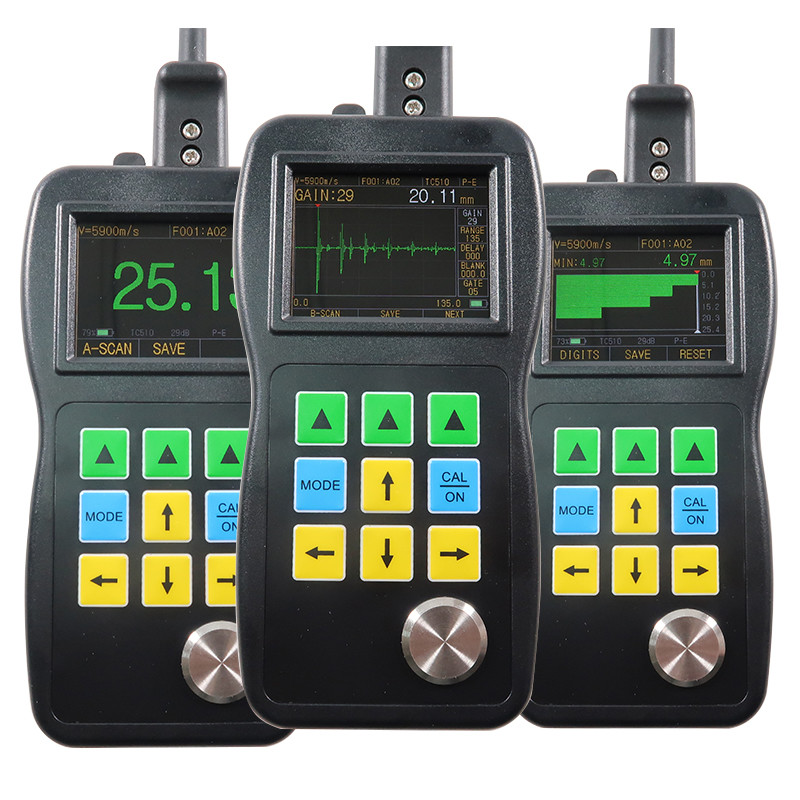

Live Farb-A-Scan

Die Benutzer konnten die Farbwellenform des Ultraschallgeräusches (oder A-Scan) direkt auf dem Bildschirm sehen, was für die Gelegenheiten, in denen wir die Richtigkeit der Testergebnisse überprüfen müssen, sehr wichtig ist.Viele Fälle führen zu falschen Testergebnissen oder sogar zu Fehlerlesungen.Wir könnten die Ursachen leicht durch den A-Scan finden, die drei Parameter von GAIN, BLACKING, GATE anpassen und dann bekommen wir die richtigen Messwerte.

Live-Farb-B-Scan

Der TM282 Dickenmessgerät hat eine Zeitbasis B-Scan-Funktion.Verwendung zur Beobachtung der Unterseite des Werkstücks.Es könnte automatisch ein Mindestwert des B-Scan-Bildes erfassen und die Position des Mindestwerts durch ein rotes Dreieck angeben.Sie können einen beliebigen Punkt Dicke Wert des B-Scan-Bilds sehen, indem Sie den Zeiger bewegen.

Durch Beschichtung Sie müssen nicht mehr Zeit damit verschwenden, die Beschichtung zu entfernen.

TM282 hat diese weithin gefeierte Funktion. Es wird realisiert, indem die zwei kontinuierlichen Unterflächen des Substrats gemessen werden. Dieser Modus hat auch weitere Vorteile:

1. Ausgenommen Nullkalibrierung

2Hohe Stabilität, der Messwert wird nicht durch den Probendruck, die Kupplungsschichtstärke und den Oberflächenstaub des Werkstücks beeinflusst.

3Zero Drift.

Macht-Schneidfunktion

Der Schaltfläche nach unten wird der Schaltfläche "Power-Cutting" hinzugefügt.Wenn Sie das Gerät lange nicht benutzen, können Sie diesen Schaltfläche drücken, um Energie zu sparen, wodurch die Akkulaufzeit viel länger wird.

Eine praktischere Funktion

Differenz/Reduzierungsquote:Der Differenzmodus zeigt die Differenz zwischen dem tatsächlichen und dem Normalwert an. Die Reduktionsrate berechnet und zeigt den Prozentsatz der Dickeverringerung an, wenn das Material dünner wird.Typische Anwendung ist die Messung des Metallmaterials, das aufgrund der Biegung dünn wird.

Anzeige der Informationen:LOS, min, max, große Anzeige während der gleichzeitigen Anzeige von min, Geschwindigkeit, Null, Kalibrierung, Einheiten, Einfrieren, Entfrieren, verbleibende Akkulaufzeit in %, Gewinn - niedrig, std, hoch, Echo-zu-Echo-Symbol

Max./Min. Aufnahme:In diesem Modus werden die aktuelle Dicke, die Mindestdicke und die Höchstdicke gleichzeitig auf dem Bildschirm angezeigt.

Alarmmodus:Dynamische Änderung der Farbe der Dicke bei Alarm.

Aktualisierungsrate:4 Hz für normale Anwendungen, wenn Sie einen schnellen Scan benötigen, wie zum Beispiel eine hohe Temperaturmessung, können Sie eine höhere Updatefrequenz wählen.

Mehrsprachige Verfügbarkeit:Chinesisch, Englisch, Spanisch, Deutsch.

Echo an Echo:Messen nur die Metalldicke (Farbe und Beschichtungen ignoriert)

Datenlogger:99999 Dicken-Datenaufzeichner mit ID-Punkten in linearen oder Rasterdateien (400 Dateien)

Ausgabe:USB 2.0 Vollgeschwindigkeitsanschluss.

Größe:156 mm) (L) 76 mm) (W) x 1,25 " (38 mm) (H)

Gewicht:285 g

Temperatur:Gage Betrieb: -10 °C bis 50 °C

Standardprobe TM510

Die Sonde ist das Herzstück des Instruments.TMTeck verfügt über die weltweit führende Sondenproduktionstechnologie.TM510-Sonde verwendet den leistungsstarken piezoelektrischen Keramikchip,mit integrierter Metall-Druckguss-Hülle, praktische Konstruktion von Sonde und Kabel getrennt, unabhängig von den Kosten, um eine hohe Qualität zu schaffen.

Unterschied zwischen TM282Ultraschalldickenmesser der Serie

Spezifikationen von TM282DL Ultraschalldickenmesser

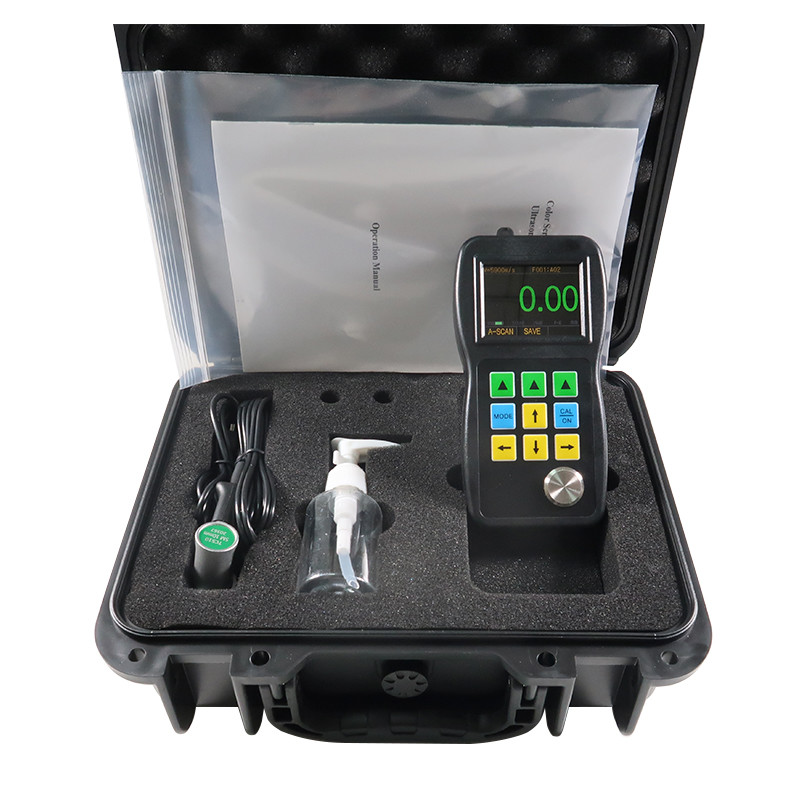

Standardlieferung TM282DL

TM282Spezifikationen der Sonde/des Wandlers
PIC	Modell	Typ	Häufigkeit	Kontaktdurchmesser	Messung Reichweite	Temperaturbereich
	PT-08	Norm TM282	5 MHz	11 mm	0.8 bis 100.0 mm	-10 bis 70°C
	Der Wert des Produktes	Der Standard TM282D/DL	5 MHz	13.5 mm	1.2 bis 200.0 mm	-10 bis 70°C
	TM550	Kleines Rohr	5 MHz	5 mm	0.8-60 mm	-10 bis 70°C
	ZT-12-2	Gusseisen	2MHz	17 mm	4.0 bis 508 mm	-10 bis 70°C
	PT-06	Kleines Rohr	7.5MHz	8 mm	0.8 bis 30 mm	-10 bis 70°C
	PT-04	Fingerspitze	10 MHz	6 mm	0.7 bis 12 mm	-10 bis 70°C
	GT-12-2	Hohe Temperatur	5 MHz	15 mm	4 bis 80 mm	-20 bis 300°C
	GT-12-4	Hohe Temperatur	5 MHz	15 mm	4 bis 80 mm	-20 bis 550 °C
