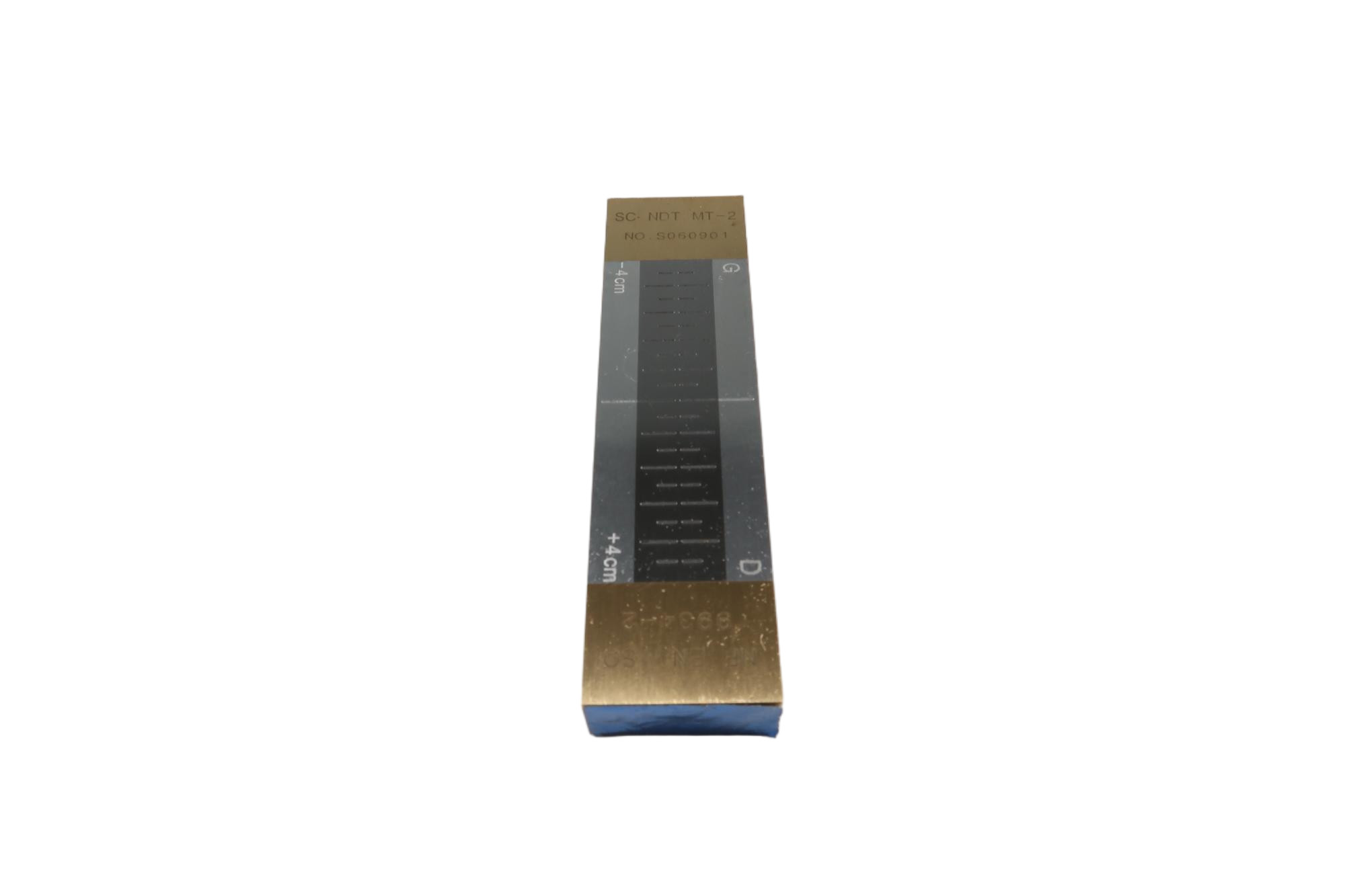

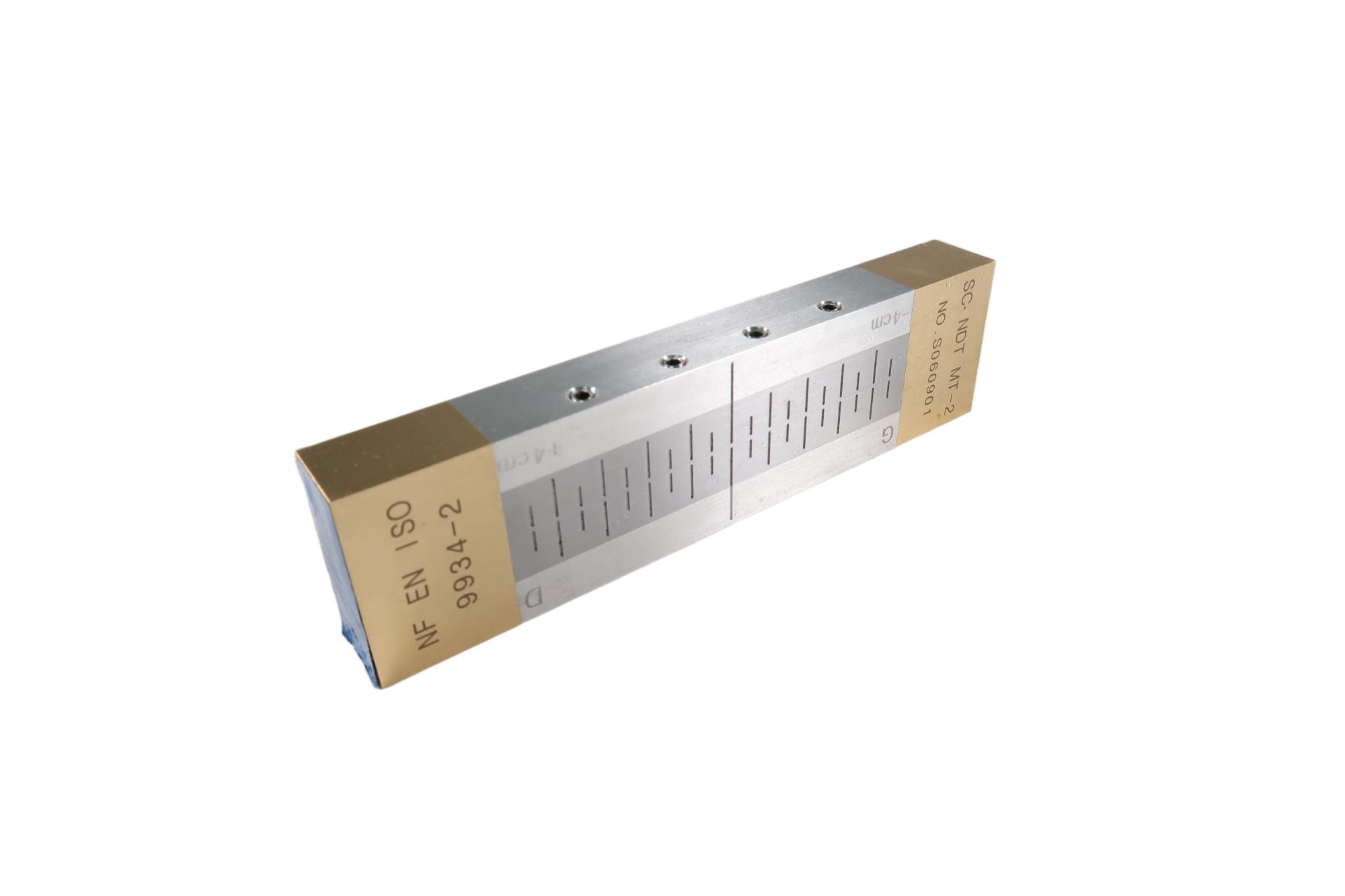

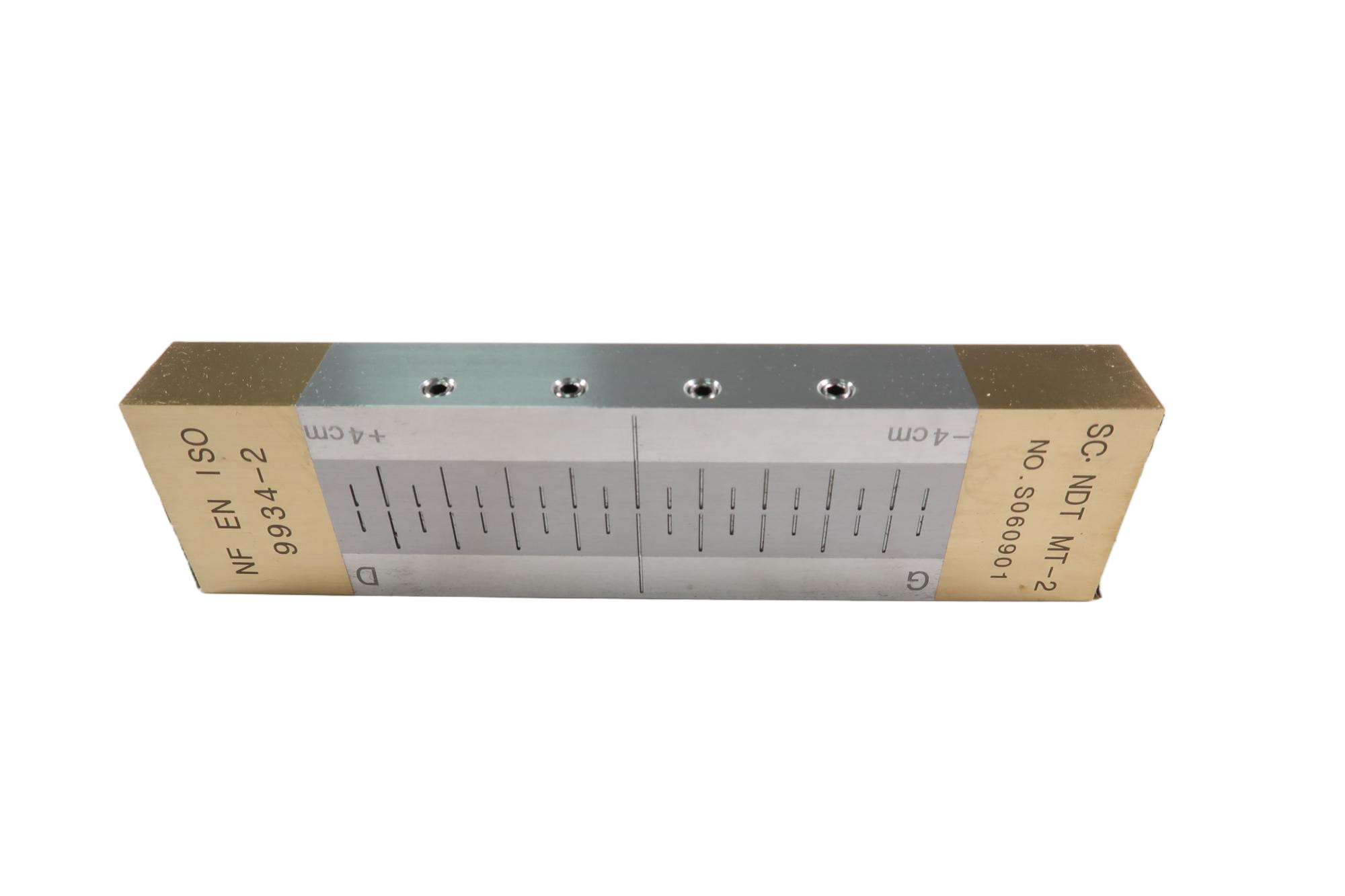

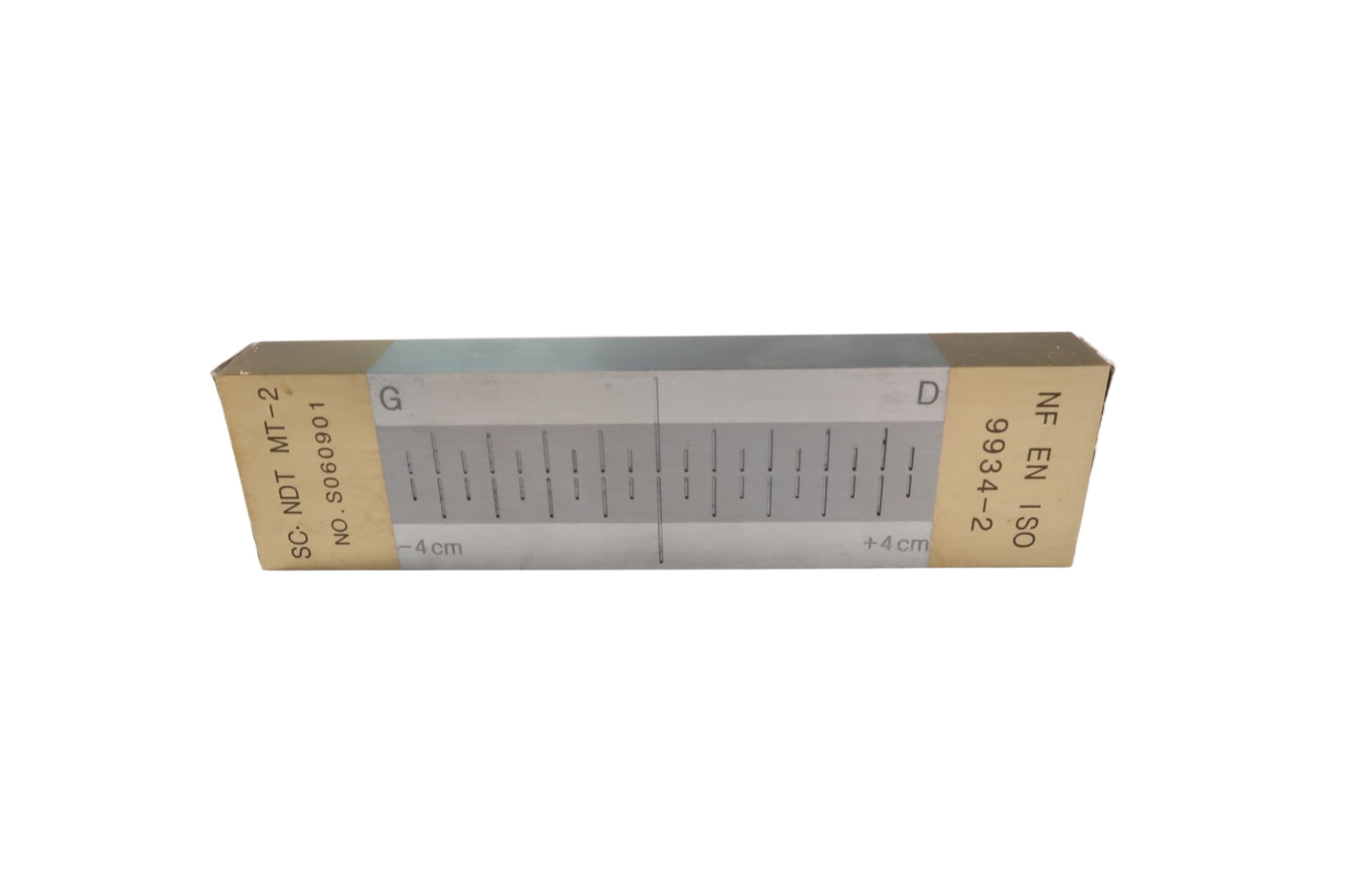

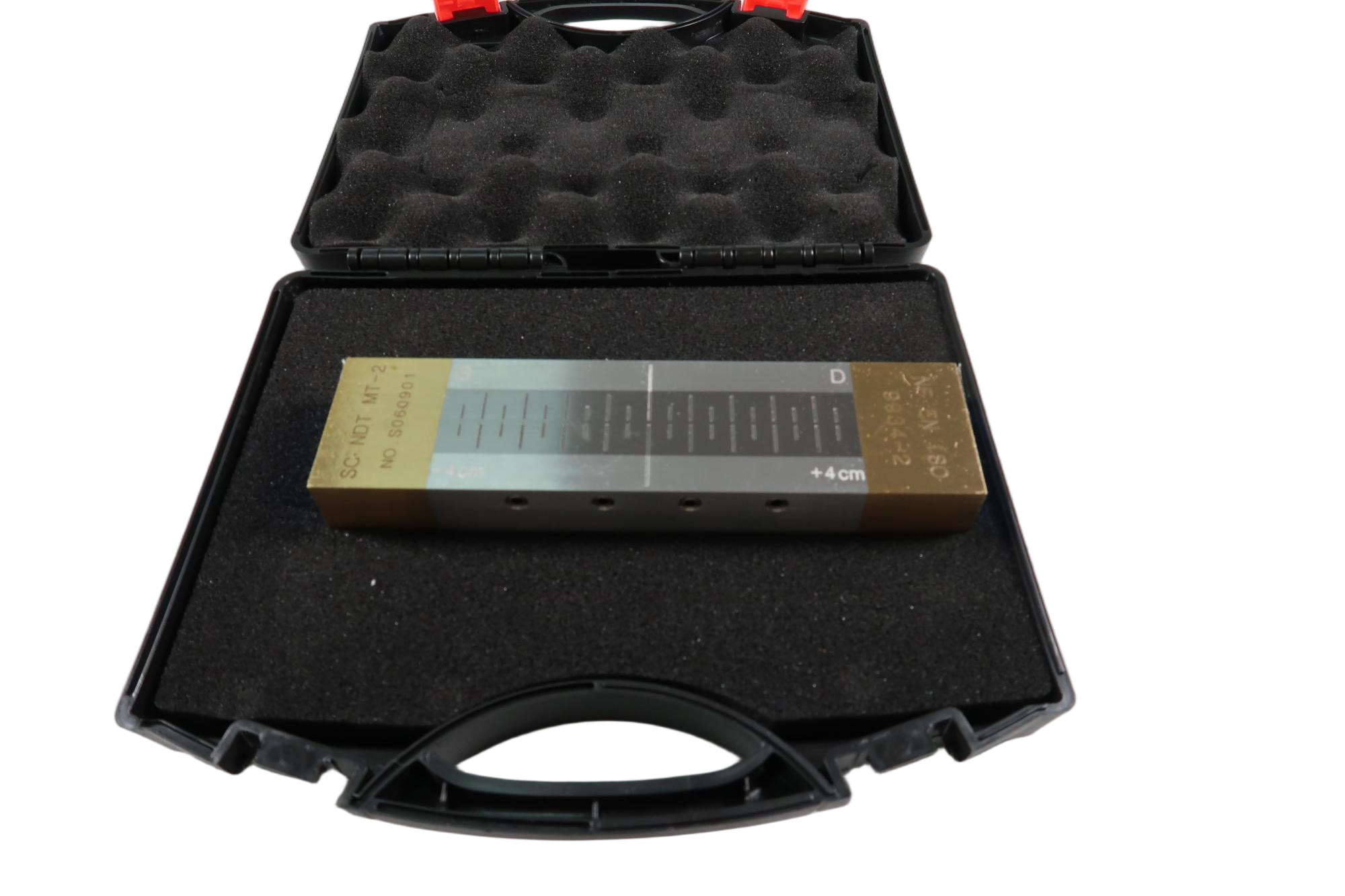

Referenzprüfblock für Magnetteilchen Typ II

Übersicht: ((3112801)

Der Typ II-Referenzblock ist ein selbstmagnetisierender Körper, der keine äußere Magnetfeldinduktion erfordert.Es wird verwendet, um die Leistung von magnetischen Partikeln zu testen. Die Leistung kann durch die angezeigte Länge angegeben werden. Erhöhte Länge bedeutet bessere Leistung. Die kumulative Länge, die auf der linken und rechten Seite angezeigt wird, sollte als Ergebnis verwendet werden.

Sie entsprechen:

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Anhang I der Verordnung (EU) Nr. 528/2012 genannten Produkte.

Abmessungen:

155*40*18 mm

Herstellen:

1Mach zwei Stücke C15.⁹(gemäß EN10083-1)¹⁰)) Quadratstahlstangen mit einer Größe von 10 mm Quadrat und einer Länge von 100,5 mm ± 0,5 mm. Zur Aufnahme und zum Schutz der Magnete sind eine Stahlstange und zwei Schutzhänge (beide aus nichtmagnetischen Materialien) bearbeitet.

2Jede Stahlstange wird mit einer Oberfläche von Ra≈1,6 μm und einer Flachheit von < 5 μm gemahlen.

Überprüfung:

Verwenden Sie ein Tangenzfeldstärke-Messgerät, um die Feldstärke senkrecht zum künstlichen Defekt an den Kerben +4 und -4 zu messen.

Annahmekriterien:

-4 Notch-Ausgangsfestigkeitswert: -100A/m±10% (d. h. -0,125mT±10%mT)

Der Wert der Ausgangsfestigkeit von +4 Kerben: +100A/m±10% (d. h. +0,125mT±10%mT)
