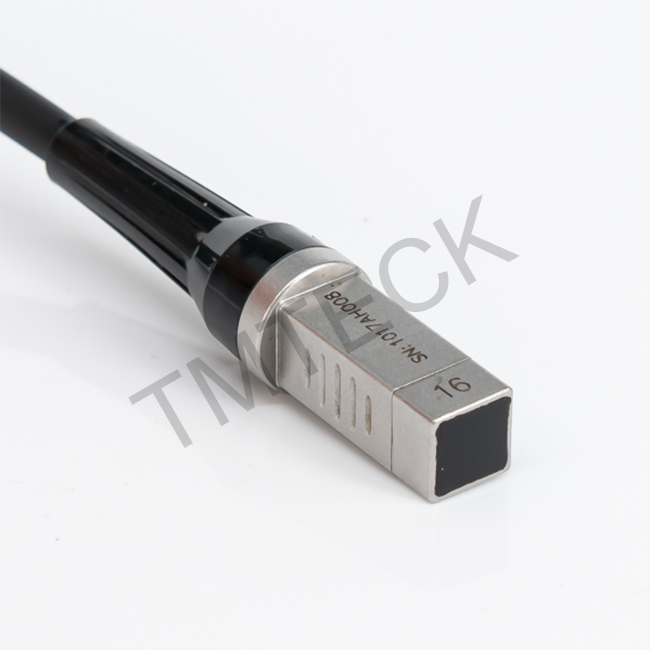

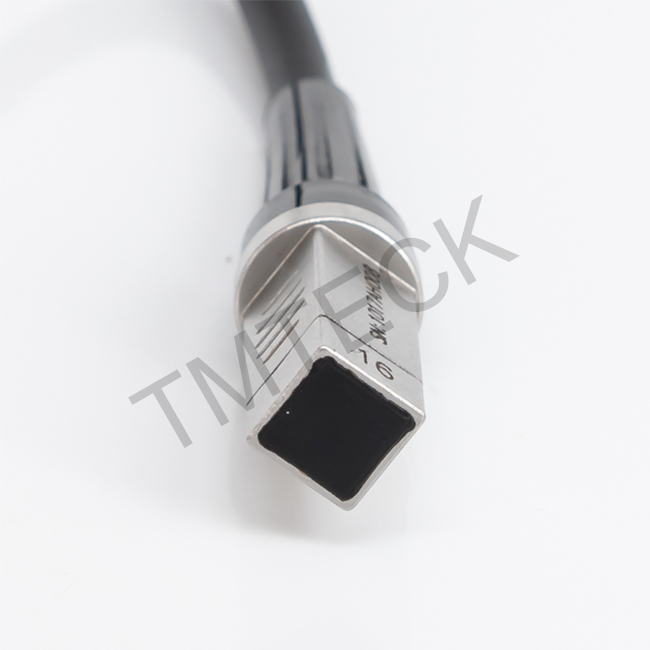

Sonde für kleine Fußabdrücke:Eine kleinere Sonde mit einer Gehäuseabmessung von mindestens 0,31x0,31x0,91 Zoll, weit verbreitet im Luftfahrtbereich oder mit einigen kleinen Teilen.
Vorteile
1.Hohe Kompatibilität, kann mit den meisten Phasen-Array-Fehlererkennungseinheiten kompatibel sein.
2. Hohe Leistung: Gute Pk-zu-Pk-Empfindlichkeit und SNR, schnelle Erkennung und Lokalisierung von Defekten.
3.Kleiner in der Größe: Einfach zu untersuchen in extrem kleinem Raum.
4.Weite Anwendung: Häufig in Gießwaren, Schmiedewerken, Rohren, Rohren und in bearbeiteten und strukturellen Bauteilen für Risse und Schweißfehler eingesetzt.

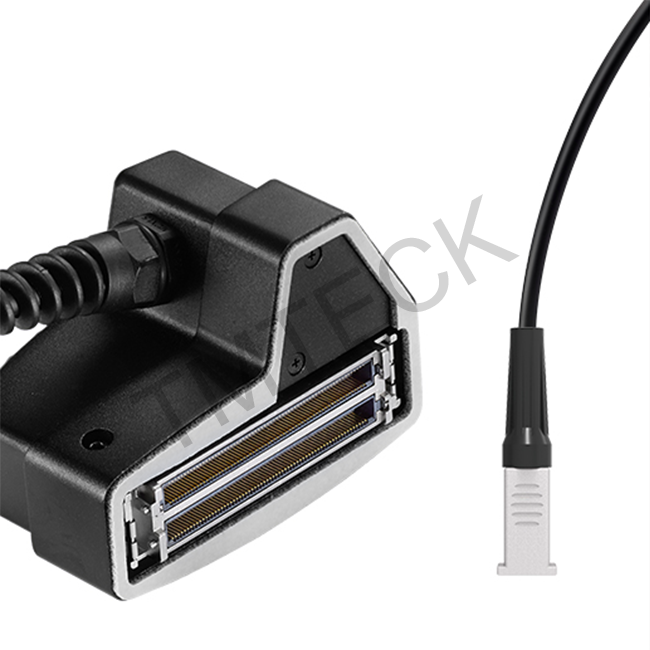

5Mehrfachkabelanschlussart: Oberkabelanschluss oder Seitenkabelanschluss.
Anwendungen
1.Flugzeugkratzer, Rotoren, Hubs usw.
2.Mängel erkennen und quantifizieren
3.Inspektionieren von Gießwaren, Schmiedewerken, Rohren und bearbeiteten und strukturellen Bauteilen
4.Risse und Schweißfehler
SondeSpezifikation
Sonde
Reihe |
Modell |
Kompatibel
Modell
|
Elemente
Form |
Frequenz (MHz) |
E-Nummern |
Schwingung
(mm) |
Aktiv
Öffnung
(mm)
|
Elev.(mm) |
Größe ((LxWxH)
|
| TS17/A00 |
5L16-0.31x5 |
5L16-4.96x5 |
Linear |
5 |
16 |
0.31 |
5.0 |
5.0 |
8x8x23
(mm)
0.31x0.31x0.91
(in)
|
| 7.5L16-0.31x5 |
7.5L16-4.96x5 |
Linear |
7.5 |
16 |
0.31 |
5.0 |
5.0 |
| 10L16-0.31x5 |
10L16-4.96x5 |
Linear |
10 |
16 |
0.31 |
5.0 |
5.0 |
* Die Standardkabellänge beträgt 2,5 m/8,2 ft. Die Phasensonde kann angepasst werden, einschließlich Frequenz, Elementzahl und Tonhöhe, Blende usw.
KeilSpezifikation
| Sonde-Serie |
Modell |
Kompatibles Modell |
Form des Elements |
Größe ((LxWxH) |
| TS17/A00 |
N0L-5MM |
0°LW |
-30° bis 30° |
LxWxH:8x8x23(mm)
LxWxH: 0,31x0,31x0,91 Zoll
|
| N0L-20MM |
0°LW |
-30° bis 30° |
| N45L |
45°LW |
40° bis 70° |
| N60L |
60°LW |
40° bis 70° |
| N45S |
45° SW |
40° bis 70° |
| N60S |
60° SW |
40° bis 70° |
| N60S-IHC |
60° SW |
40° bis 70° |
| N60S-IHC-AOD100 |
60° SW |
40° bis 70° |
Schnelle Details
Modellnummer: 5L16-0.31x5-TS17
Elemente:16
Größe: LxWxH8x8x23 ((mm) 0,31x0,31x0,91 ((in)
Garantie: 12 Monate
Fall:Edelstahl
Anwendungsbereich:Flugzeugkratzer, Rotoren, Hubs usw.
Anpassung: ja
Typ:Sonde mit Phasenarray
Elementform:Linear
Farbe: Silber
Die MOQ1
