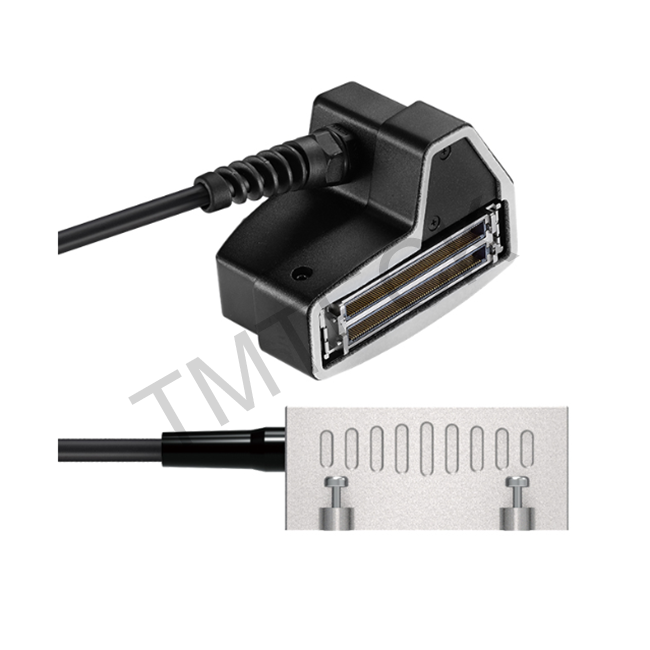

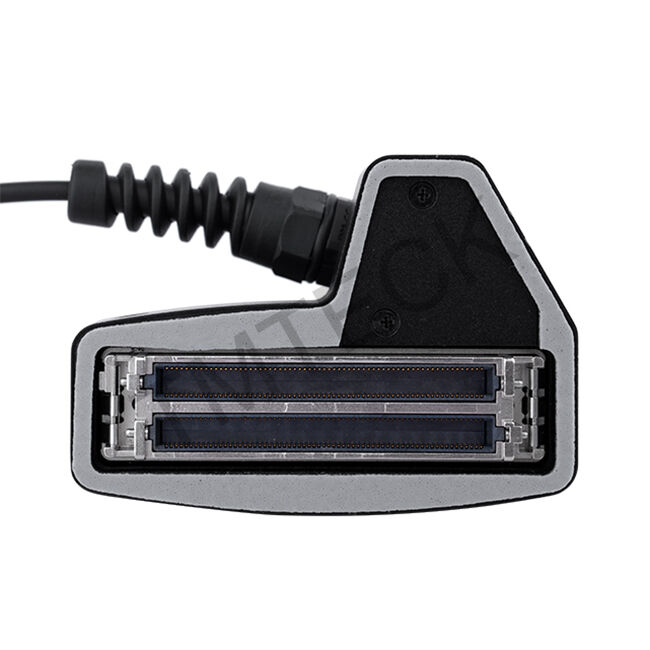

Rohreinspektionssonden:große Größe und Messbereich, die zur Durchführung der Öl-, Gas-, Strom- und sonstigen zugehörigen Rohrleitungsinspektionen verwendet werden.
Vorteile
1Hohe Kompatibilität, kann mit den meisten Phasen-Array-Fehlerdetektoren kompatibel sein.
2.Die Kombination von s19 und s20 kann automatisch das Umfangsschweiß erkennen, was für die manuelle oder automatische Inspektion von Schweißleitungen geeignet ist.
3. S20 ist eine interne Fokussonde zur Optimierung des Signal-Rausch-Verhältnisses
4.Gute Strahlenergie bei der Erkennung kleiner Rohr-/Dünnwandproben
5Akustik, kann mit Rexolite kombiniert werden, kann die meisten Winkel des Schallstrahls vervollständigen
6.Kann dicke, flache Materialien und Schweißungen, Schmiedearbeiten, Geräusche oder granulare Materialien erkennen
Anwendung
1Öl und Gas: Ölleitungen, Flaschen, Tanks usw.
2- Elektrizität: Druckbehälter und -leitungen, Turbinenblätter, Rotorüberwachung usw.
3.Andere: Prüfung von dicken Schweißungen, Rohrschweißungen usw.
Sonde
Reihe |
Modell |
Kompatibel
Modell
|
Elemente
Form |
Frequenz (MHz) |
E-Nummern |
Schwingung
(mm) |
Aktiv
Öffnung
(mm)
|
- Sie ist elf.
(mm)
|
Größe ((LxWxH) |
| TS19/PWZ1 |
2.25L60-1.0x10 |
2.25L60-60x10 |
Linear |
2.25 |
60 |
1.00 |
60.0 |
10.0 |
68x26x30
(mm)
2.68x1.02x1.18
(in)
|
| 4L60-1,0x10 |
4L60-60x10 |
Linear |
4 |
60 |
1.00 |
60.0 |
10.0 |
| 5L60-1,0x10 |
5L60-60x10 |
Linear |
5 |
60 |
1.00 |
60.0 |
10.0 |
| 7.5L60-1.0x10 |
7.5L60-60x10 |
Linear |
7.5 |
60 |
1.00 |
60.0 |
10.0 |
| 10L120-0,5x10 |
10L120-60x10 |
Linear |
10 |
120 |
0.50 |
60.0 |
10.0 |
Spezifikation
*Die Standardkabellänge beträgt 2,5 m/8,2 ft. Die Phasensonde kann angepasst werden, um Frequenz, Elementzahl und Tonhöhe usw. zu erfassen.
KeilSpezifikation
| Sonde-Serie |
Modell |
Kompatibles Modell |
Form des Elements |
Größe ((LxWxH) |
| TS19/PWZ1 |
N0L |
0°LW |
40° bis 70° |
68x26x30
(mm)
2.68x1.02x1.18
(in)
|
| N45L |
45°LW |
40° bis 70° |
| N55L |
55°LW |
40° bis 70° |
| N60L |
60°LW |
40° bis 70° |
| N55S |
55° SW |
40° bis 70° |
| N60S |
60°SW |
40° bis 70° |
| N70S |
70°SW |
40° bis 70° |
| N60S-IHC |
60°SW |
40° bis 70° |
| N60S-AOD100 |
60°SW |
40° bis 70° |
| N60S-IHC-AOD100 |
60°SW |
40° bis 70° |
Schnelle Details
Modellnummer:7.5L60-1.0x10-TS19/7.5L60-60x10-PWZ1
Elemente:60
Elementform:Linear
Größe: LxWxH 68x26x30 ((mm) 2,68x1,02x1,18 ((in)
Anwendungsbereich:Öl und Gas: Ölpipelines, Flaschen, Tanks usw.
Garantie: 12 Monate
Fall:Edelstahl
Anpassung: ja
Typ:Phasen-Sonde
Farbe: Silber
Die MOQ1
