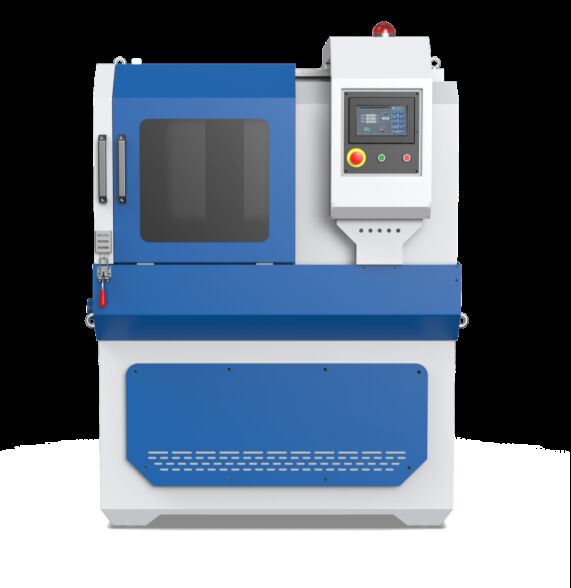

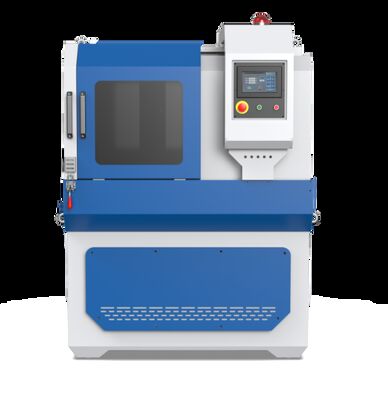

TMETALL-400 Großmaschine zum Schneiden metallographischer Proben

2. Hack-, Flachschiebe- und Kehrschnitt sowie drei funktionale Schnittmethoden. Beim Schneiden kann die Schnittgeschwindigkeit je nach Materialhärte angepasst werden, um das Werkstück schnell zu schneiden. Beim Schneiden von Stahl-Vollzylindern können verschiedene Schnittmethoden gewählt werden.

3. Um die Reinigung des Schneidraums und die Sicherheit des Spindelmotors zu erleichtern, haben wir eine elektromechanische Trennung vorgenommen; der Motor des Schneidraums ist durch wasserdichte Isolierung geschützt. An der Sicherheitsschutz tür des Schneidraums ist ein großes Sichtfenster angebracht, damit der Benutzer den gesamten Schneidvorgang der Probe leicht beobachten kann; im Schneidraum ist eine LED-Beleuchtung angebracht, um den gesamten Schneidraum effektiv auszuleuchten; die Helligkeit und Klarheit im Arbeitsraum werden erhöht;

4. Das Design ist benutzerfreundlicher und folgt dem Prinzip der Ergonomie. Die größten Merkmale: geringe Geräuschentwicklung, einfache Bedienung, schönes Aussehen, sichere Anwendung. Es ist eine der notwendigen Ausrüstungen für die Laborprobenvorbereitung.

Gehäuseform; vertikal. Es besteht hauptsächlich aus dem Oberteil (Sicherheitsabdeckung), dem Mittelteil (Rahmen), der rechten Schiebetür, der seitlichen Drehtür, dem unteren Rahmen (Elektrikbox), der Spannvorrichtung, der Spülwasserpistole und dem Kühlwassertank (unabhängig).

Diese Schneidemaschine, die für das Schneiden großer Werkstücke in großen Mengen entwickelt wurde, erleichtert die Wartung von Maschinenteilen und die Handhabung großer Werkstücke. Schiebetüren und Drehtüren bieten mehr Platz und unbegrenzten Zugang, wodurch das Laden großer Werkstücke an der richtigen Stelle erleichtert wird. Das Werkstück kann auch von oben, vorne, links in die Schneidkammer zugeführt werden, 3.

Der Arbeitsbereich ist vollständig mit einer transparenten Schutzabdeckung für die Beobachtung während des Schneidens umschlossen. Ausgestattet mit Kühlwasser zur Speicherung von Kühlmittel, vermeiden Sie die Verwendung von Leitungswasser als Kühlmittel. Nach Abschluss der Schneidarbeiten spülen Sie den Wasserhahn auf der linken Seite, spülen Sie den Innenmüll aus und schließen Sie die Sicherheitstür.

II．Haupt technische ParameterSchnittmethode: Hack Schnitt, Flachschiebe Schnitt, Kehr Schnitt

Schnittgeschwindigkeit: 0,01-1 mm/s (Einstellschritt 0,01)

Reset-Modus: Automatisch

Steuerungssystem: SPS 7-Zoll-Touch-LCD-Bildschirm

Spindeldrehzahl: 2800 U/min

Max. Hub: Z-Achse 130 mm; Y-Achse 200 mm; X-Achse 100 mm

Arbeitstischgröße: 128*320 mm 180*320 mm

Max. Durchmesser: φ 130 mm

Schneidscheibe: 400*4*32 mm

Schnittleistung: 4 KW

Spannung: 380 V / 50 Hz

Abmessungen: 1350*1100*1750 mm (L×B×H)

I

FunktionseinführungElektrische Steuerspezifikation1. Prinzip der elektronischen SteuerungSchneidausrüstung für automatische Geräte, Verwendung von SPS, mit 7-Zoll-LCD-Touchscreen. Systemstromversorgung: dreiphasig vieradrig AC380V 50Hz.

I

V．

FunktionseinführungDer automatische Betrieb ist in Y-Achsenrichtung, X-Achsenrichtung, Z-Achsenrichtung unterteilt, unter Verwendung von Schrittmotorsteuerung, Touchscreen-Bedienung.Das Bedienfeld ist mit einem Touchscreen und Tasterschaltern für Start, Stopp und Not-Aus ausgestattet. Nach dem Einschalten des Geräts schalten Sie den Hauptschalter ein, drücken Sie die Start-Taste, das System wird eingeschaltet, und drücken Sie die Stopp-Taste, das System wird ausgeschaltet. Die Not-Aus-Taste ist die Not-Aus-Taste des Systems. Drücken Sie die Taste, um die Aktion des Systems zu stoppen.Der Bedienbildschirm ist wie folgt

1) Hauptoberfläche

4) X-Anzeige-Bedienbild

Schnitt-Effektbild

Packliste       Display the function of the equipment and equipment parameters and precautions.     NameModell Einheit         MengeHinweis       Hauptmaschine Satz 1 Wassertank (mit Wasserpumpe)             Satz   2               400×4×32 mm Stück 2             Stück 1 Zertifikat Kopie             1   Zertifikat             2   Zertifikat             3   Zertifikat Kopie               1   Zertifikat Kopie               1     1
