G-Schlagvorrichtung mit Kabel, G-Sonde mit Kabel für Härteprüfer mit einer Schlagenergie von 90 mJ

Grundlegende Informationen

Herkunftsort:	China
Markenname:	TMTeck
Modellnummer:	G

Min Bestellmenge:	1
Preis:	Verhandelbar
Verpackung Informationen:	Karton
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T, Western Union
Versorgungsmaterial-Fähigkeit:	Wochen 100PCS/Two

Bestpreis Kontakt

Detailinformationen

Auswirkungen auf die Energie:	90 mJ	Test Tipp:	5mm
Max. Härte der Probe:	650HB	Material der Prüfspitze:	Wolframkarbid
Mittlerer Rauheitswert der Probenoberfläche Ra::	6.3 μm	Verfügbarer Typ der Aufprallvorrichtung:	Prüfung von großem, dickem, schwerem und rauem Oberflächenstahl

Produkt-Beschreibung

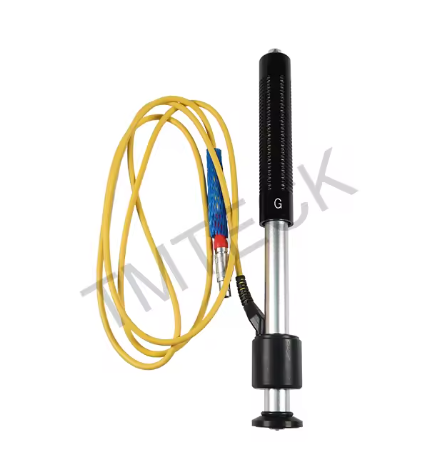

Schlagwerk G, G-Sonde für Leeb-Härteprüfermit einer Schlagenergie von 90 mJ

Bitte beachten Sie, dass der Kabelstecker auf der Testerseite 3 Pins und 4 Pins hat.

3 Pins sind für europäische Typen wie Proceq 2.

4 Pins sind für die meisten chinesischen Tester

Eigenschaften:

Schlagwerk G Vergrößerte Prüfspitze, erhöhte Schlagenergie (ca. 9-mal so hoch wie Typ D). Geringe Anforderungen an die Oberflächengüte der Messfläche.
Nur für Messungen im Brinell-Bereich (max. 650 HB)
Anwendung: Massive Bauteile z. B. schwere Gussstücke und Schmiedeteile

Arbeit Prinzip:Sein Grundprinzip besteht darin, dass ein Schlagkörper mit einer bestimmten Masse unter einer bestimmten Prüfkraft auf die Probenoberfläche auftrifft. Die Aufprallgeschwindigkeit und die Rückprallgeschwindigkeit des Schlagkörpers in einem Abstand von 1 mm von der Probenoberfläche werden gemessen. Nach dem elektromagnetischen Prinzip ist die Induktion proportional zur Geschwindigkeit. Spannung.

Material	Methode	Schlagwerk
Material	Methode	D/DC	D+15	C	G	E	DL
Stahl und Gusseisen	HRC	20～68.5	19.3～67.9	20.0～69.5		22.4～70.7	20.6～68.2
	HRB	38.4～99.6			47.7～99.9		37.0～99.9
	HRA	59.1～85.8				61.7～88.0
	HB	127～651	80～638	80～683	90～646	83～663	81～646
	HV	83～976	80～937	80～996		84～1042	80～950
	HS	32.2～99.5	33.3～99.3	31.8～102.1		35.8～102.6	30.6～96.8
Kaltarbeitswerkzeugstahl Werkzeugstahl	HRC	20.4～67.1	19.8～68.2	20.7～68.2		22.6～70.2
Kaltarbeitswerkzeugstahl Werkzeugstahl	HV	80～898	80～935	100～941		82～1009
Edelstahl	HRB	46.5～101.7
	HB	85～655
	HV	85～802
Grauguss	HRC
	HB	93～334			92～326
	HV
Sphäroguss	HRC
	HB	131～387			127～364
	HV
Gusslegierungen aus Aluminium	HB	19～164		23～210	32～168
Gusslegierungen aus Aluminium	HRB	23.8～84.6		22.7～85.0	23.8～85.5
Messing (Kupfer-Zink-Legierungen)	HB	40～173
Messing (Kupfer-Zink-Legierungen)	HRB	13.5～95.3
Bronze (Kupfer-Aluminium/Zinn-Legierungen)	HB	60～290
Knetbare Kupferlegierungen	HB	45～315
Verfügbare Schlagwerktypen		DC: Prüfloch oder hohlzylindrisch	D+15: Prüfrille oder konkave Oberfläche	C:Prüfung kleiner, leichter, dünner Teile und Oberflächen gehärteter Schichten	G: Prüfung großer, dicker, schwerer und rauoberflächiger Stähle	E: Prüfung von Materialien mit extrem hoher Härte	DL: Prüfung von schlanken, engen Rillen oder Löchern

Prüfbedingungen:

Schlagwerktyp

DC(D)/DL

D+15

Schlagenergie

Masse des Schlagkörpers

11mJ

5.5g/7.2g

11mJ

7.8g

2.7mJ

3.0g

90mJ

20.0g

11mJ

5.5g

Härte der Prüfspitze:

Durchm. Prüfspitze:

Material der Prüfspitze:

1600HV

3mm

Hartmetall

1600HV

3mm

Hartmetall

1600HV

3mm

Hartmetall

1600HV

5mm

Hartmetall

5000HV

3mm

synthetischer Diamant

Durchmesser des Schlagwerks:

Länge des Schlagwerks:

Gewicht des Schlagwerks:

20mm

86(147)/ 75mm 50g

20mm

162mm

80g

20mm

141mm

75g

30mm

254mm

250g

20mm

155mm

80g

Max. Härte der Probe

940HV

1000HV

650HB

1200HV

Mittlerer Oberflächenrauheitswert der Probe Ra:

1.6μm

0.4μm

6.3μm

1.6μm

Min. Gewicht der Probe:

Direkt messen

Fest unterstützen

Fest koppeln

>5kg

2～5kg

0.05～2kg

>5kg

2～5kg

0.05～2kg

>1.5kg

0.5～1.5kg

0.02～0.5kg

>15kg

5～15kg

0.5～5kg

>5kg

2～5kg

0.05～2kg

Min. Dicke der Probe Fest koppeln

Min. Schichtdicke für Oberflächenhärtung

5mm

≥0.8mm

5mm

≥0.8mm

1mm

≥0.2mm

10mm

≥1.2mm

5mm

≥0.8mm

Größe der Spitzenindenterung

Härte 300HV

Durchmesser der Indenterung

Tiefe der Indenterung

0.54mm

24μm

0.54mm

24μm

0.38mm

12μm

1.03mm

53μm

0.54mm

24μm

Härte 600HV

Durchmesser der Indenterung

Tiefe der Indenterung

0.54mm

17μm

0.54mm

17μm

0.32mm

8μm

0.90mm

41μm

0.54mm

17μm

Härte 800HV

Durchmesser der Indenterung

Tiefe der Indenterung

0.35mm

10μm

0.35mm

10μm

0.35mm

7μm

0.35mm

10μ
