Magnetischer Kuchenmesser Magnetischer Partikel-Feldindikator für die zerstörungsfreie Prüfung mit magnetischen Partikeln

Magnetic Pie Gauge Magnetic Particle Field Indicator for NDT Magnetic Particle Testing
Magnetic Pie Gauge Magnetic Particle Field Indicator for NDT Magnetic Particle Testing Magnetic Pie Gauge Magnetic Particle Field Indicator for NDT Magnetic Particle Testing Magnetic Pie Gauge Magnetic Particle Field Indicator for NDT Magnetic Particle Testing Magnetic Pie Gauge Magnetic Particle Field Indicator for NDT Magnetic Particle Testing Magnetic Pie Gauge Magnetic Particle Field Indicator for NDT Magnetic Particle Testing
Grundlegende Informationen
Herkunftsort: China
Markenname: TMTECK
Zertifizierung: CE
Modellnummer: Pie-Messgerät
Min Bestellmenge: 1
Preis: Verhandelbar
Verpackung Informationen: Karton
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 50 Stück innerhalb eines Monats
Bestpreis Kontakt
Detailinformationen
Hervorheben:

Magnetisches Tortenmessgerät mit drei Standards

,

Acht dreieckige Stücke magnetischer Teilchenfeldindikator

,

Magnetisches Tortenmessgerät mit Messingoberfläche

Produkt-Beschreibung

Produktübersicht

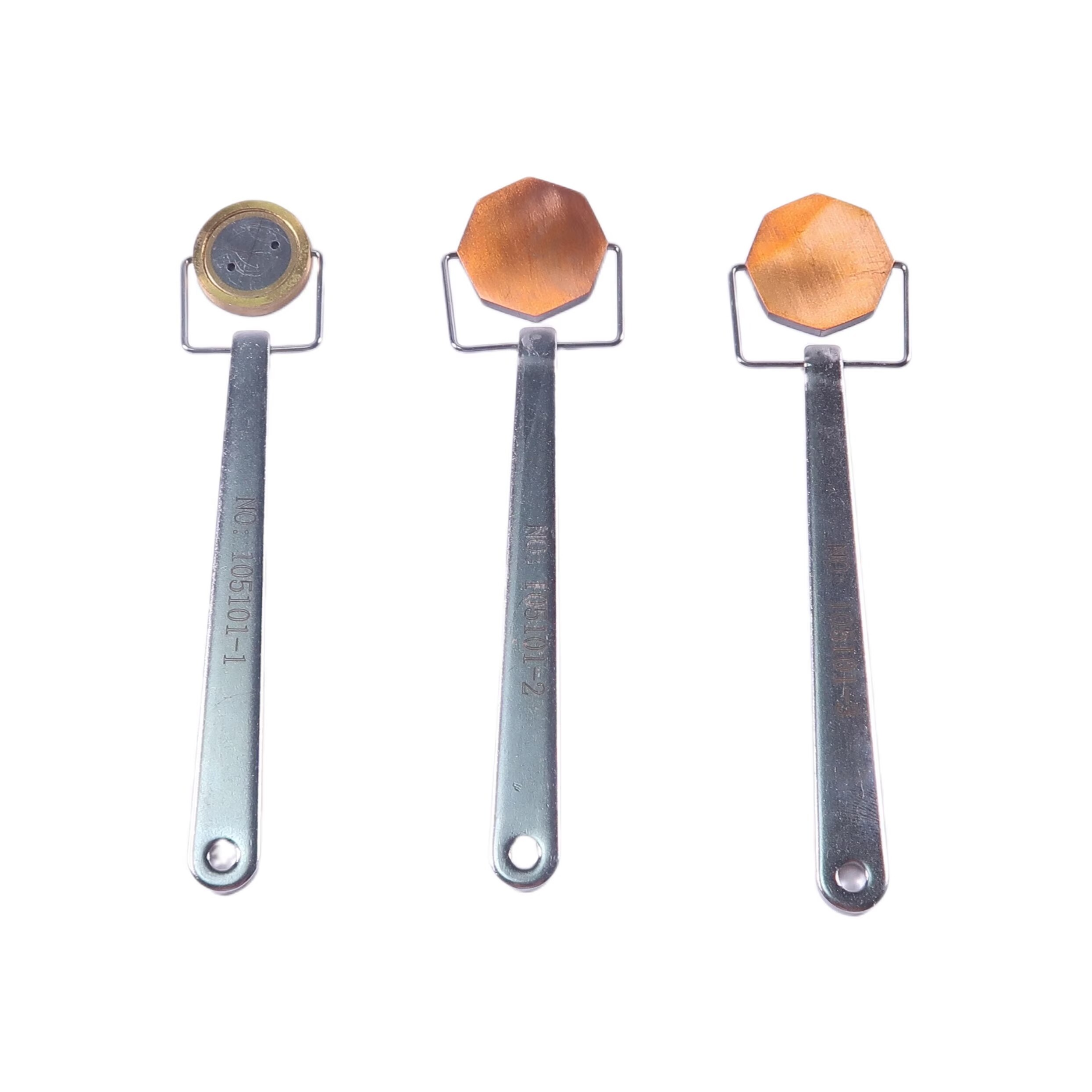

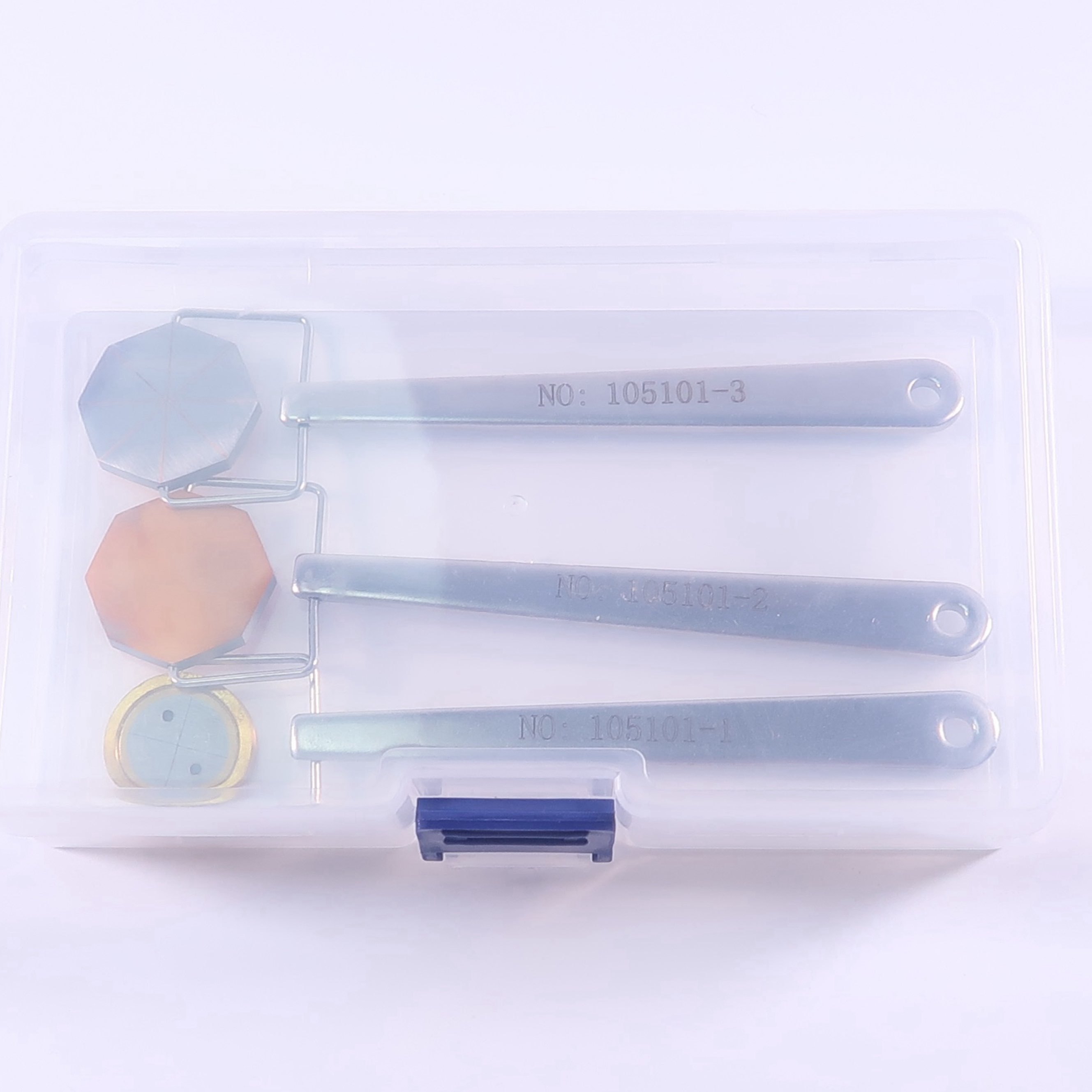

Das PIE-Gänge-Magnetische Pie-Indikator-Set ist ein Präzisionsinstrument, das für die Prüfung magnetischer Teilchen (NDT) entwickelt wurde.Es bietet eine zuverlässige und visuelle Methode zur Überprüfung der Magnetfeldstärke und -richtung auf der Oberfläche von ferromagnetischen WerkstückenDas Set umfasst drei Standardindikatortypen ¥ 1#, 2# und 3#, die jeweils für unterschiedliche Prüfbedingungen geeignet sind.

Bei der magnetischen Aufhängung auf das Werkstück wird das magnetische Bild für eine genaue Bewertung deutlich angezeigt.

Indikatortypen und Spezifikationen
1# Indikator 8 Dreiecksstücke (einseitiges Messing)

Die 1#-Anzeige ist eine Kombination aus acht dreieckigen Stücken, die auf der einen Seite eine Messingoberfläche und auf der anderen Seite acht Linienflächen aufweisen.

  • Halten Sie den Griff während des Gebrauchs fest und halten Sie die Messingseite nach oben.
  • Die Achtlinienoberfläche ist nach unten und nahe der Werkstückoberfläche zu halten.
  • Die kontinuierliche Methode für die magnetische Inspektion ist anzuwenden.
  • Magnetische Suspension sprühen, um das Magnetbild deutlich anzuzeigen.
1# PIE gauge magnetic indicator showing eight triangular pieces with brass surface and eight-line surface
1# Indikator acht dreieckige Stücke, einseitige Messingoberfläche
2# Indikator ∙ Acht dreieckige Stücke (Zwei-seitige Messing)

Die 2#-Anzeige ist eine Kombination aus acht dreieckigen Stücken, auf beiden Seiten eine Messingoberfläche.

  • Halten Sie den Griff während des Gebrauchs fest und halten Sie die Messingoberfläche nach oben gerichtet.
  • Schließen Sie den Anzeiger an die Oberfläche des Werkstücks.
  • Die kontinuierliche Methode für die magnetische Inspektion ist anzuwenden.
  • Magnetische Suspension sprühen, um das Magnetbild deutlich anzuzeigen.

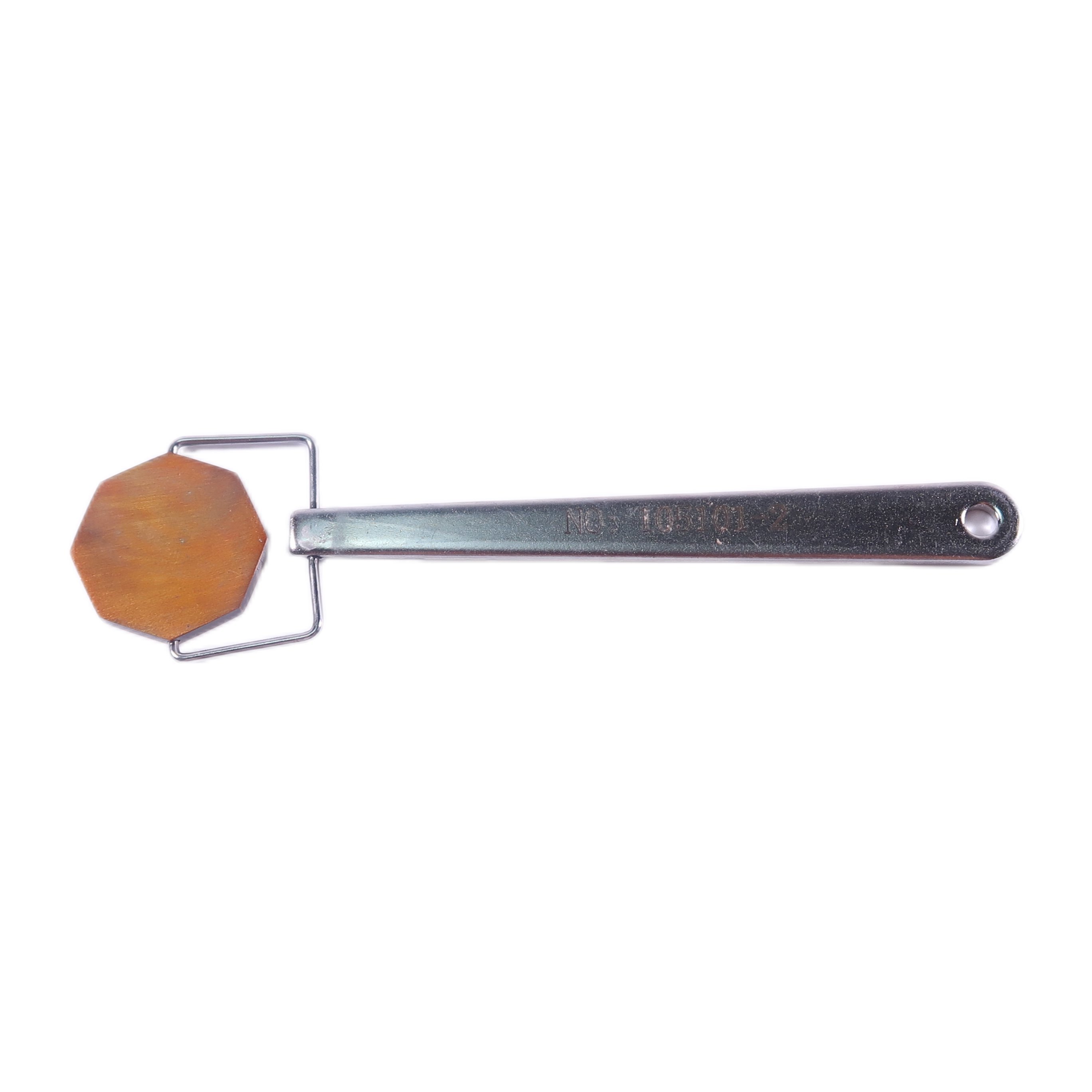

2# PIE gauge magnetic indicator showing eight triangular pieces with brass surfaces on both sides
2# Indikator acht dreieckige Stücke, doppelseitige Messingoberfläche
3# Indikator ️ Vier dreieckige Stücke (Brass- und Drahtfläche mit runden Punkten)

Die 3#-Anzeige ist eine Kombination aus vier dreieckigen Stücken. Auf der einen Seite befindet sich eine Messingoberfläche, auf der anderen Seite vier Drahtoberflächen und zwei runde Punkte.

  • Halten Sie den Griff während des Gebrauchs fest und halten Sie die Messingoberfläche nach oben gerichtet.
  • Schließen Sie den Anzeiger an die Oberfläche des Werkstücks.
  • Die kontinuierliche Methode für die magnetische Inspektion ist anzuwenden.
  • Magnetische Suspension sprühen, um das Magnetbild deutlich anzuzeigen.
  • Überprüfen Sie, ob die Fehlererkennungsanlage, die umfassende Leistung und die Betriebsweise der magnetischen Aufhängung geeignet sind.
  • Der Abstand zwischen Deckel und weichem Eisen wird angepasst, um bestimmte Magnetfeldwerte zu finden, und dann wird der Grenzwert der Fähigkeit zur Vertiefung von Oberflächenfehlern beobachtet.

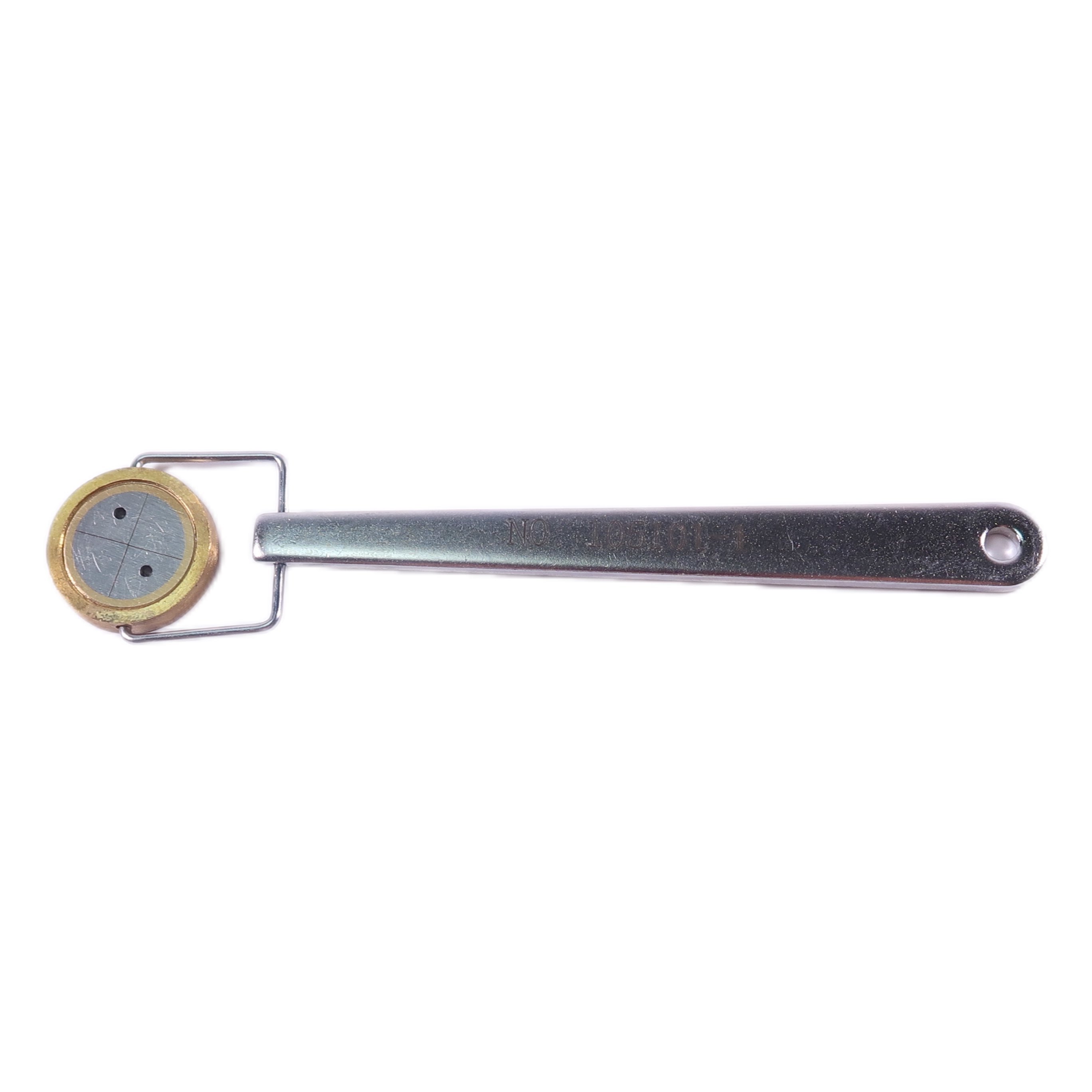

3# PIE gauge magnetic indicator showing four triangular pieces with brass surface, wire surface, and two round dots
3# Indikator 4 dreieckige Stücke, Messing- und Drahtfläche mit zwei runden Punkten
Hauptanwendungen
  • Überprüfung der Magnetfeldstärke und -richtung auf ferromagnetischen Werkstücken.
  • Leistungsvalidierung von Prüfgeräten für magnetische Partikel und magnetischer Suspension.
  • Beurteilung der Fähigkeit zur Erkennung von Fehlern in der Nähe der Oberfläche und Grenzwerte für die tiefe Vergrabung.
  • Routinemäßige Qualitätskontrolle und Kalibrierprüfungen in den Arbeitsabläufen der NDT-Inspektion.

Größe und Tag:

iiw Art - Block mit 2 Kalibrierungen,

Härtekalibrierungsblöcke,

Abstandsumfangsblöcke
