Integrierter tragbarer grenzenfreier Rebar-Detektor in konkretem TMRS-710

TMRS-710 integrierter Rebar-Scanner

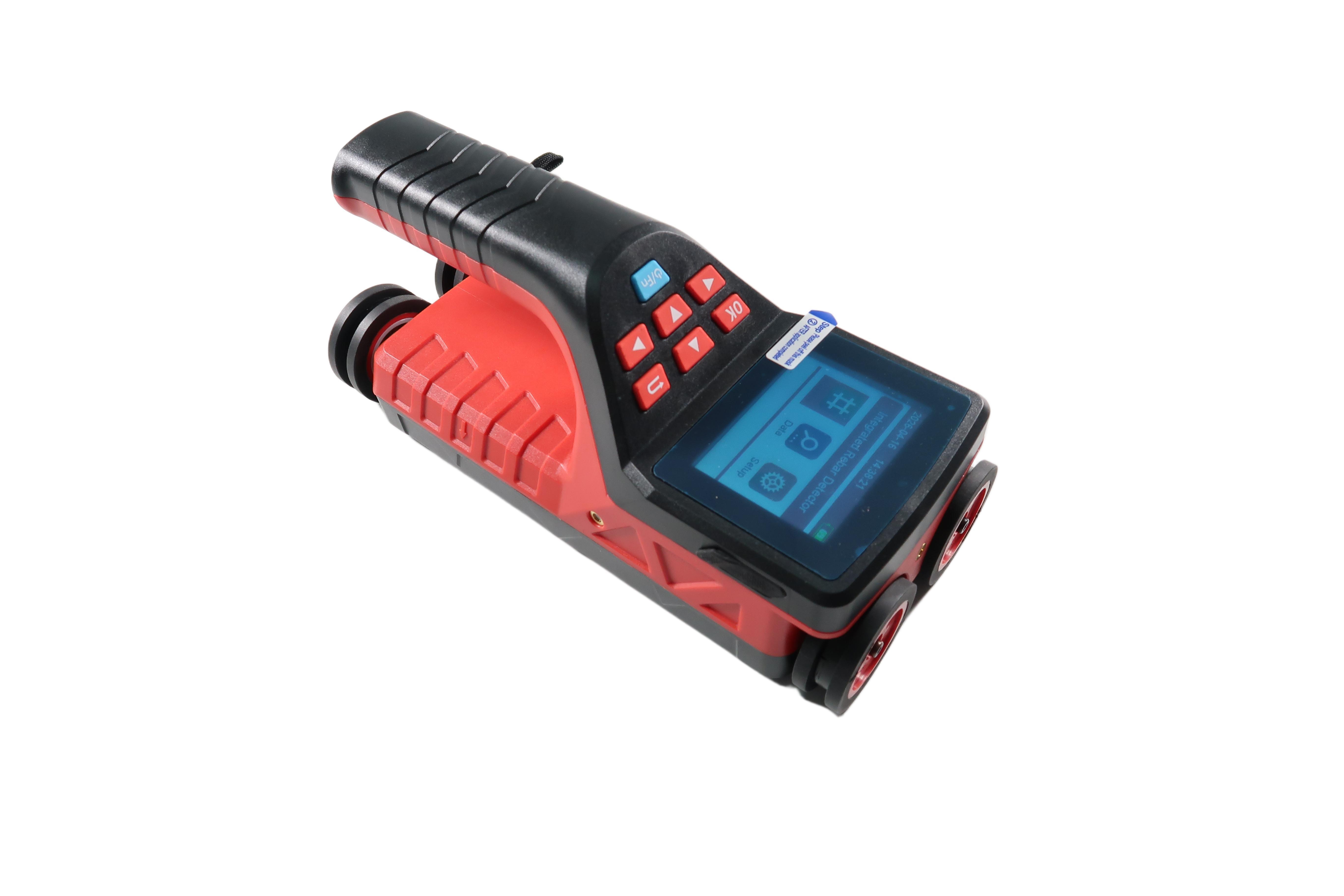

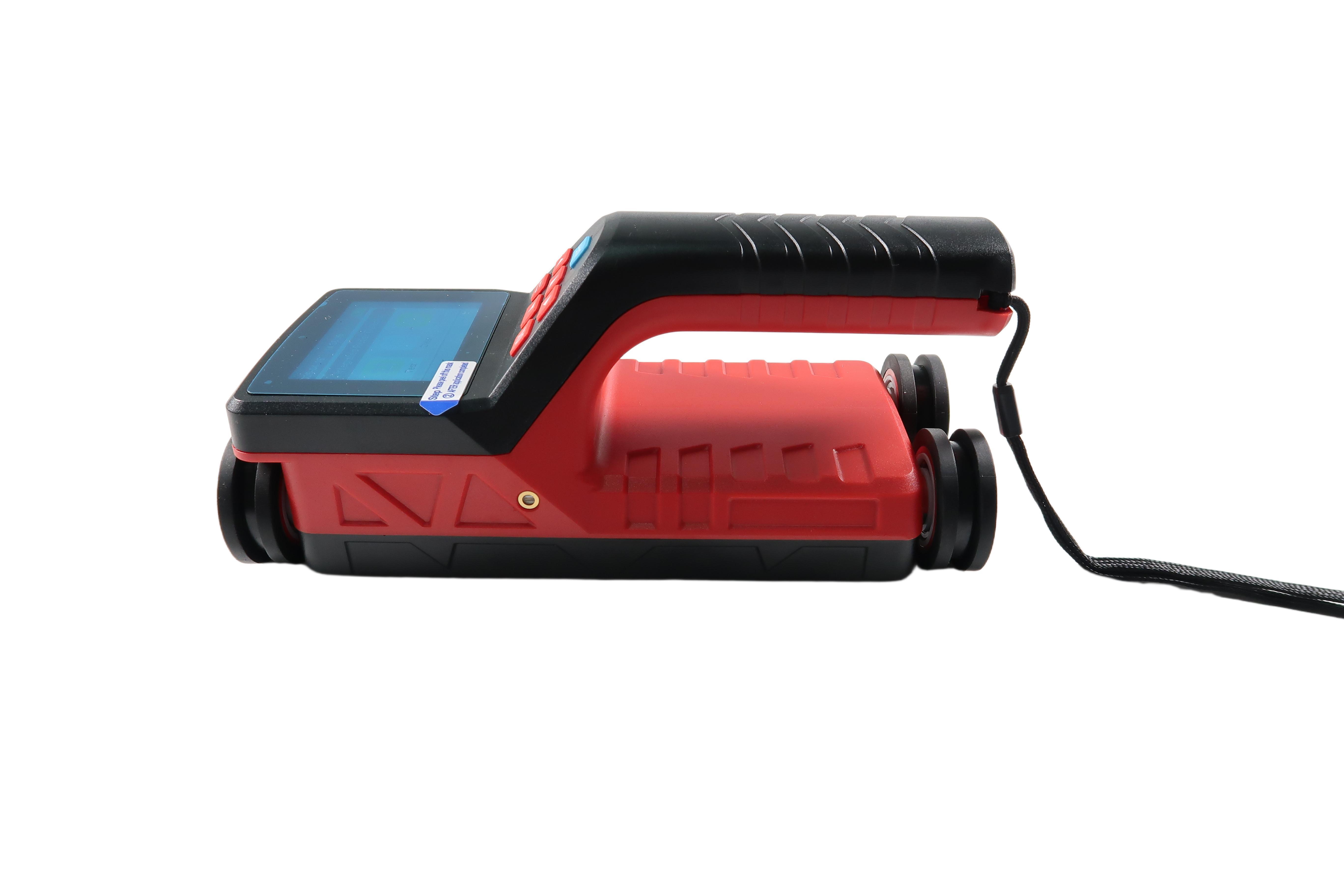

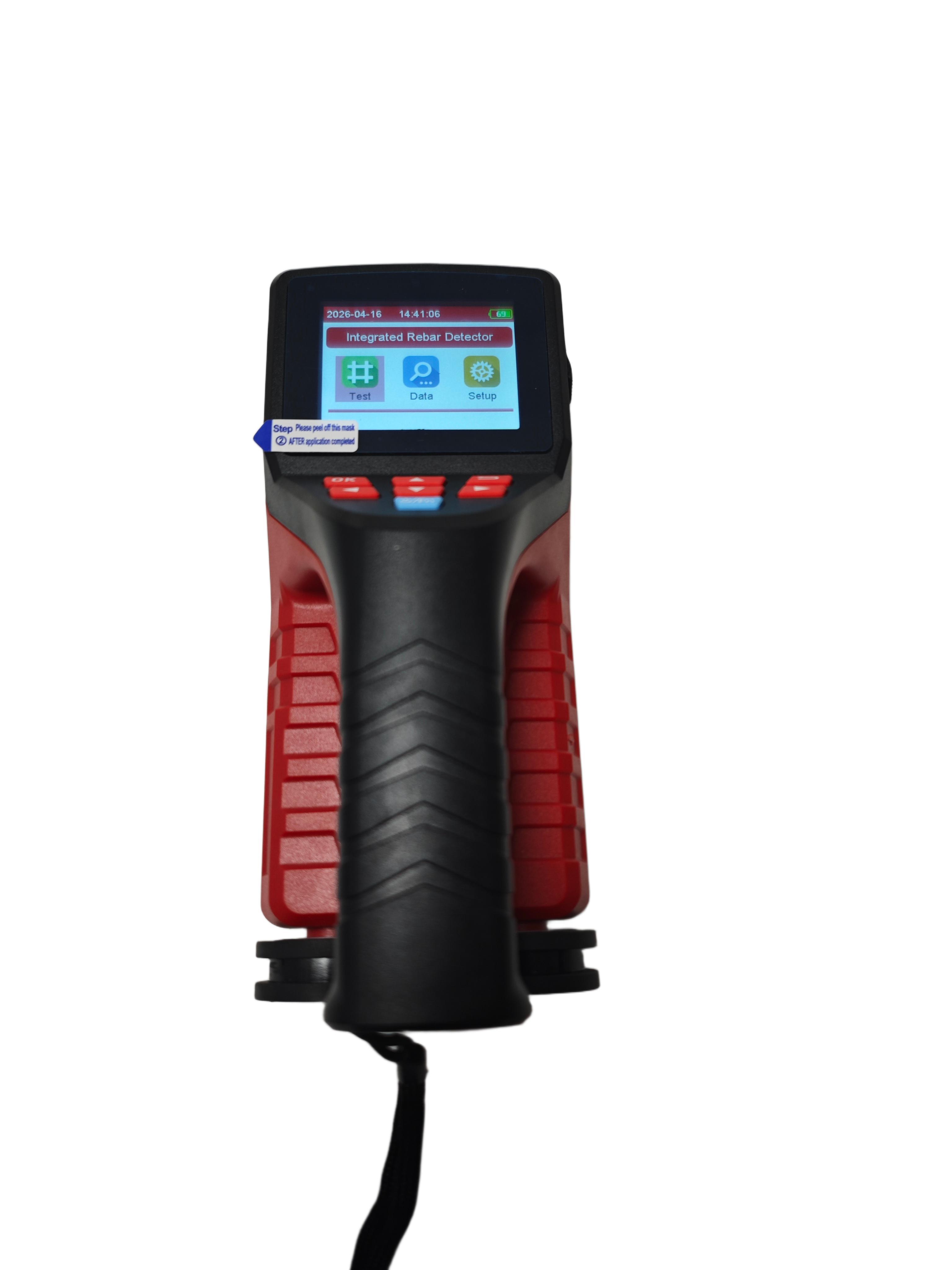

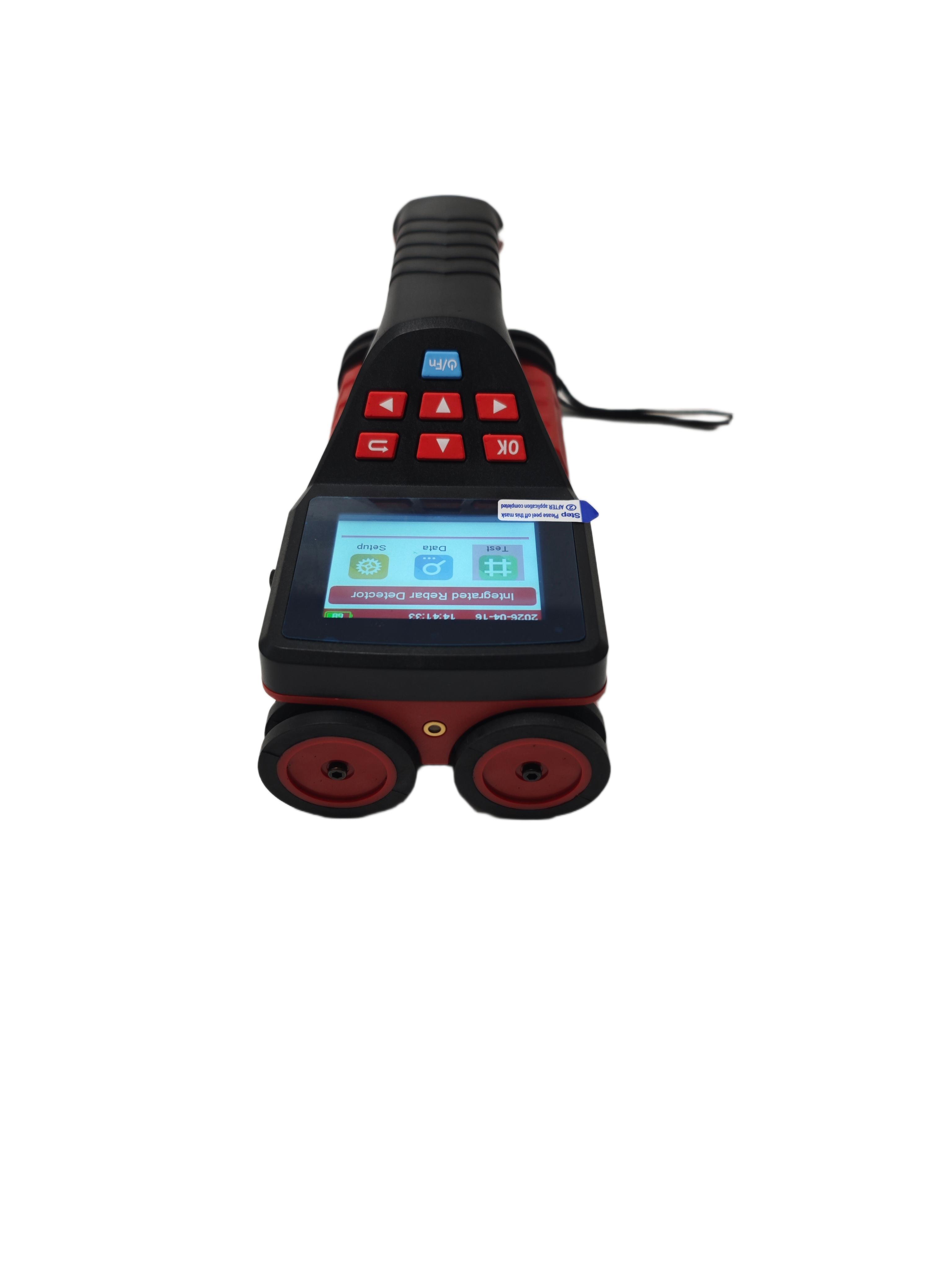

Das Aussehen des integrierten TMRS-710 Rebar-Detektors:

a) Ansicht von oben:

b) Links betrachtet:

c) Rechtssicht:

d) Bottom-Ansicht
Abbildung 2.1 Schematisches Diagramm des Auftritts des Wirts

1.1 Einführung

TMRS-710 Integrated Rebar Detector wird hauptsächlich zur Erfassung der inneren Verstärkungsposition, der Schutzschichtdicke, der Verstärkungsabstand und des Durchmessers der Verstärkung verwendet.Es kann genau die Verteilung Karte der gesamten Bewehrungsstange zeichnen, um Prüfdaten mit hoher Präzision und hoher Geschwindigkeit bereitzustellen; die integrierte Struktur des Hosts und der Sensorspirale, so dass es bequem und schnell bei Beförderung und Feldbetrieb ist;Es zeichnet sich durch die Konstruktion der Spulen aus, höhere Geschwindigkeit, höhere Genauigkeit, höhere Auflösung.

1.2 Funktionen

1.2.1 Hauptfunktionen

1. Genau messen Sie die Dicke der Schutzschicht aus Stahlstahl;

2- die Position, den Trend und die Verteilung der Stahlstangen zu ermitteln;

3. Die Schutzschicht der Stahlstange messen und den Durchmesser der Stahlstange abschätzen;

4. Speicherung, Anzeige und Übermittlung von Erkennungsdaten.

1.2.2 Sonderfunktionen

1. Der Erkennungsmodus ist intuitiv, präzise, präzise Anzeige der Stahlstange Position, Abstand, Schutzschicht Dicke auf dem gleichen Bildschirm;

2.Die Dickenmessung ist vollständig realisiert. Während des Messvorgangs können Seiten hin und her gedreht, Daten und Grafiken angezeigt und die Testdaten jederzeit gelöscht werden.

3.Eine Handmaschine, Betriebskonstruktion und Positionierungsmethode für vier Räder, mit hochfesten verschleißbeständigen Reifen ausgestattet, die den Verschleiß des Detektors leicht schützen;

4Die Analyse-Software kann eine zweidimensionale Planansicht und eine dreidimensionale 3D-Sicht erzeugen.

5Der JGJ-Erkennungsmodus realisiert 1-6 wiederholte Prüfungen eines einzelnen Stahlbalkens und berechnet automatisch den Durchschnittswert.

1.2.3 Hauptmerkmale

1. 2,8 Zoll hochauflösender Farb-LCD-Bildschirm (320 x 240 Pixel), ob im Innen- oder Außenbereich, jede Situation kann eindeutig sichtbare Erkennungsdaten sein;

2. Mehrspulenstruktur, schneller, präziser und mit höherer Auflösung;

3. Mit der USB-Modus-Datenübertragung und dem Aufladen können Sie die gespeicherten Daten schnell über den USB auf den Computer hochladen.

4. Mit eingebauter Lithiumbatterie mit hoher Kapazität ist der Stromverbrauch gering, im Fall einer vollen Batterie beträgt die Standbyzeit etwa 16 Stunden;

5. Datenverwaltungsmodus in der Datenspeicherung, Anzeige, Löschen und andere Funktionen, kann etwa zweihunderttausend Stange Messpunktdaten speichern;

6Das Problem der Verstärkung von Stahlstahllecks wird durch die Verwendung superdichter Sehnenlösung gelöst.

7. Auswahl der Konfiguration Standard-Testblock, der mit speziellen und einzigartigen Design konfiguriert werden kann;

8. Mit dem Host und Sensor Spirale integrierte Design, kompakte Größe, leichtes Gewicht, leicht zu tragen;

9. Nachbarstahlstange Zwischenposition Echtzeit-Urteil, Anzeige Licht prompt, kann um die Stahlstange, leicht Bohrkorn vermeiden;

10. Die Messtasche ist stoßfest, hat eine Schutzfolie im Inneren und ist mit einer wasserdichten Abdeckung für eine einfache Beförderung ausgestattet;

11Es ist mit mittlerer und großer Stahlbar-Erkennungssoftware ausgestattet und eignet sich für die professionelle Datenanalyse, Datenverarbeitung und die Erstellung eines vollständigen Berichts im PC.

1.3 Fachblatt

1.4 Messoberfläche

Integrierter Rebar-Detektor Der Messmodus ist in den Abbildungen 1 und 2 dargestellt

(1) Dickenmodell

(2)JGJ-Messoberfläche

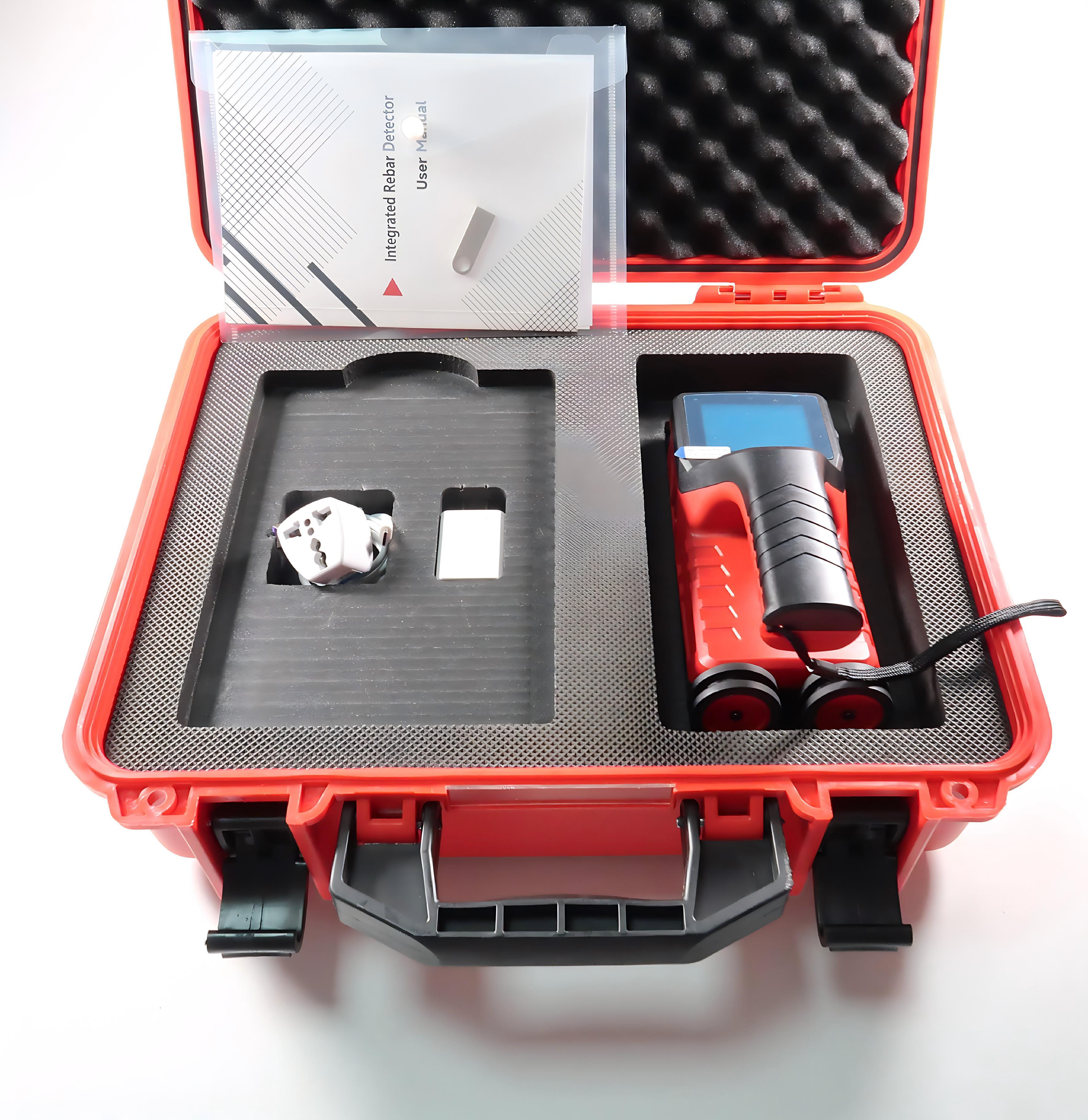

1.5 Standardkonfiguration
