Erkennung der internen Bewehrungsposition Präzise Messung Integrierter Bewehrungsdetektor

Integrierter Bewehrungsstahl-Scanner TMRS-710

Das Erscheinungsbild des integrierten Bewehrungsstahl-Detektors TMRS-710:

a) Draufsicht:

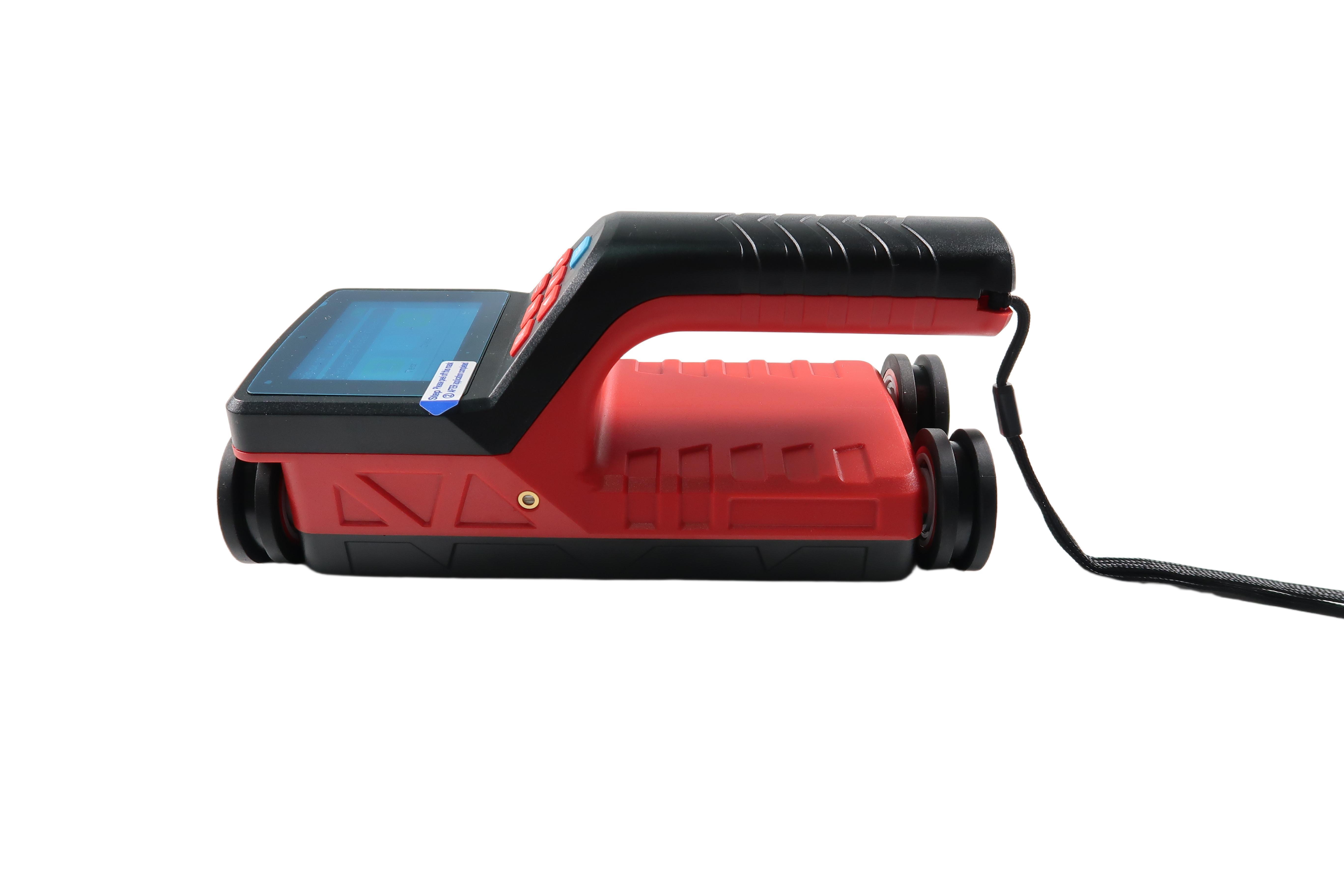

b) Seitenansicht links:

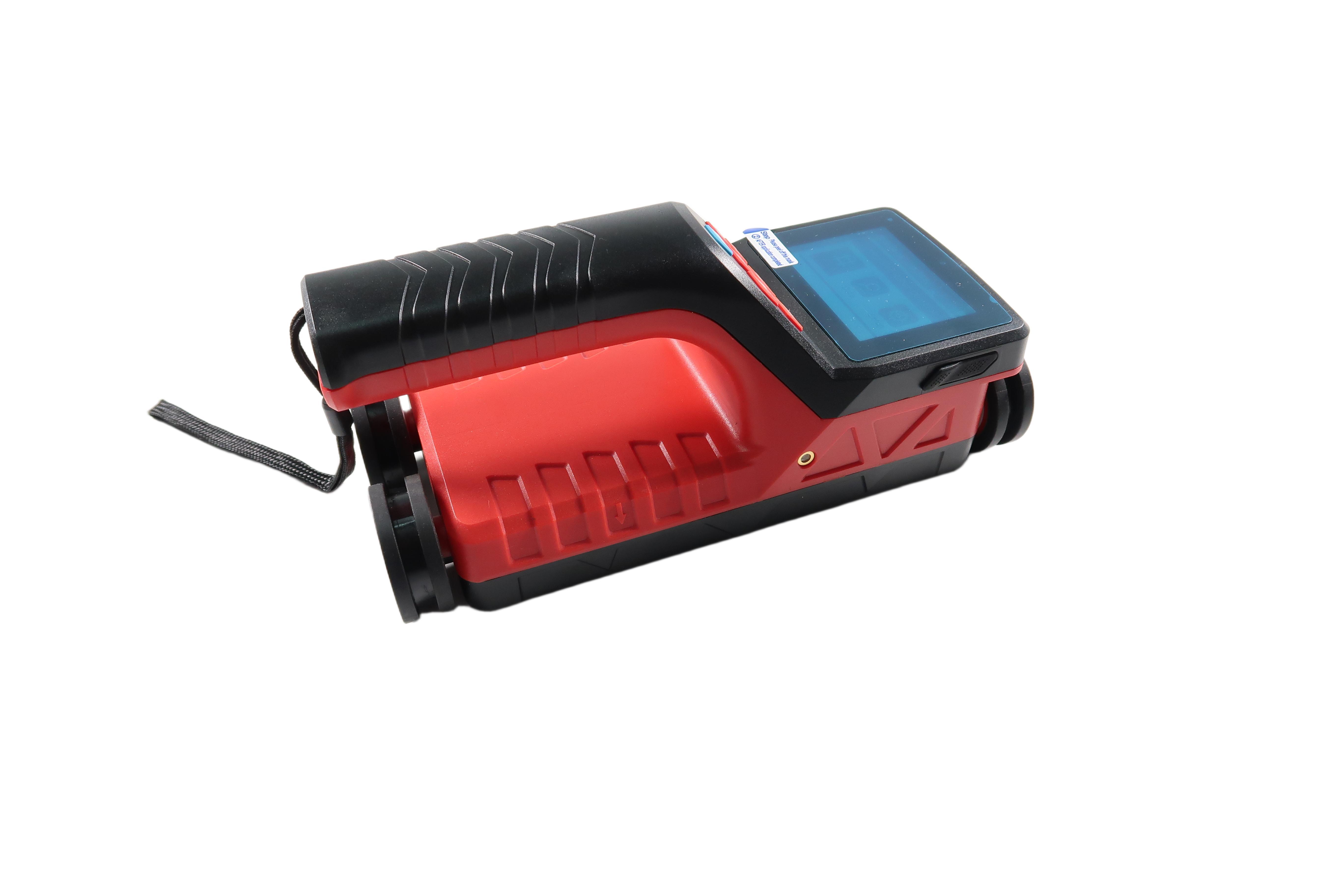

c) Seitenansicht rechts:

d) Ansicht von unten
Abbildung 2.1 Schematische Darstellung des Host-Erscheinungsbilds

1.1 Einleitung

Integrierte Bewehrungsstahl-Detektoren TMRS-710 werden hauptsächlich zur Erkennung der inneren Bewehrungsstahlposition, der Schutzschichtdicke, des Bewehrungsstahlabstands und des Durchmessers von Bewehrungsstahl eingesetzt. Sie können die Verteilungskarte des gesamten Bewehrungsstahls genau zeichnen, um Testdaten mit hoher Präzision und hoher Geschwindigkeit bereitzustellen; die integrierte Struktur des Hosts und der Sensorwicklung, was ihn beim Tragen und bei der Feldarbeit bequem und schnell macht; Er zeichnet sich durch das Wicklungsstrukturdesign, schnellere Geschwindigkeit, höhere Genauigkeit und stärkere Auflösung aus.

1.2 Funktionen

1.2.1 Hauptfunktionen

1. Genaue Messung der Dicke der Schutzschicht von Bewehrungsstahl;

2. Lokalisierung der Position, des Trends und der Verteilung von Stahlstäben;

3. Messung der Schutzschicht von Stahlstäben und Schätzung des Durchmessers von Stahlstäben;

4. Speicherung, Anzeige und Übertragung von Erkennungsdaten.

1.2.2 Sonderfunktionen

1. Der Erkennungsmodus ist intuitiv, genau, genaue Anzeige der Stahlstabposition, des Abstands und der Schutzschichtdicke auf demselben Bildschirm;

2. Die Dickenmessung ist vollständig realisiert. Während des Messvorgangs können Seiten vor- und zurückgeblättert, Daten und Grafiken angezeigt und Testdaten jederzeit gelöscht werden.

3. Einhandbedienung, Betriebsdesign und Vierrad-Positionierungsmethode, ausgestattet mit hochfesten verschleißfesten Reifen, leicht zu schützen vor Verschleiß des Detektors;

4. Analysesoftware kann eine zweidimensionale Draufsicht und eine dreidimensionale 3D-Ansicht erstellen.

5. Der JGJ-Erkennungsmodus ermöglicht 1-6 Wiederholungstests eines einzelnen Stahlstabs und berechnet automatisch den Durchschnittswert.

1.2.3 Hauptmerkmale

1. 2,8-Zoll-Farb-LCD-Bildschirm mit hoher Auflösung (320 x 240 Pixel), egal ob drinnen oder draußen, in jeder Situation können die Erkennungsdaten klar sichtbar sein;

2. Multi-Coil-Strukturdesign, schneller, präziser, stärkere Auflösung;

3. Verwendung von USB-Modus-Datenübertragung und -Aufladung, Sie können die gespeicherten Daten schnell über USB auf den Computer hochladen.

4. Mit eingebauter Hochkapazitäts-Lithiumbatterie, geringer Stromverbrauch, bei voller Batterie beträgt die Standby-Zeit etwa 16 Stunden;

5. Datenverwaltungsmodus in der Datenspeicherung, Anzeige, Löschung und anderen Funktionen, kann etwa zweihunderttausend Bewehrungsstahl-Messpunkt-Daten speichern;

6. Das Problem der Leckage von Bewehrungsstahl wird durch die Verwendung einer superdichten Sehnenspannungsauflösung gelöst;

7. Auswahl der Konfiguration Standard-Testblock, der mit speziellen und einzigartigen Designs konfiguriert werden kann;

8. Verwendung des integrierten Designs von Host und Sensorwicklung, kompakte Größe, geringes Gewicht, leicht zu tragen;

9. Echtzeit-Urteil der Zwischenposition benachbarter Bewehrungsstäbe, Anzeigeleuchten-Aufforderung, kann um den Bewehrungsstab herum vermieden werden, einfaches Bohren und Kernen;

10. Die Instrumententasche ist stoßfest, hat ein schützendes Innenfutter und ist mit einer wasserdichten Abdeckung zum einfachen Tragen ausgestattet;

11. Ausgestattet mit mittlerer und großer Bewehrungsstahl-Erkennungssoftware, ist es bequem für professionelle Datenanalyse, Datenverarbeitung und die Erstellung vollständiger Berichte auf dem PC.

1.3 Technisches Datenblatt

1.4 Messschnittstelle

Integrierter Bewehrungsstahl-Detektor Der Messmodus ist in Abbildung 1 und 2 dargestellt

(1) Dickenmodell

(2) JGJ-Messschnittstelle

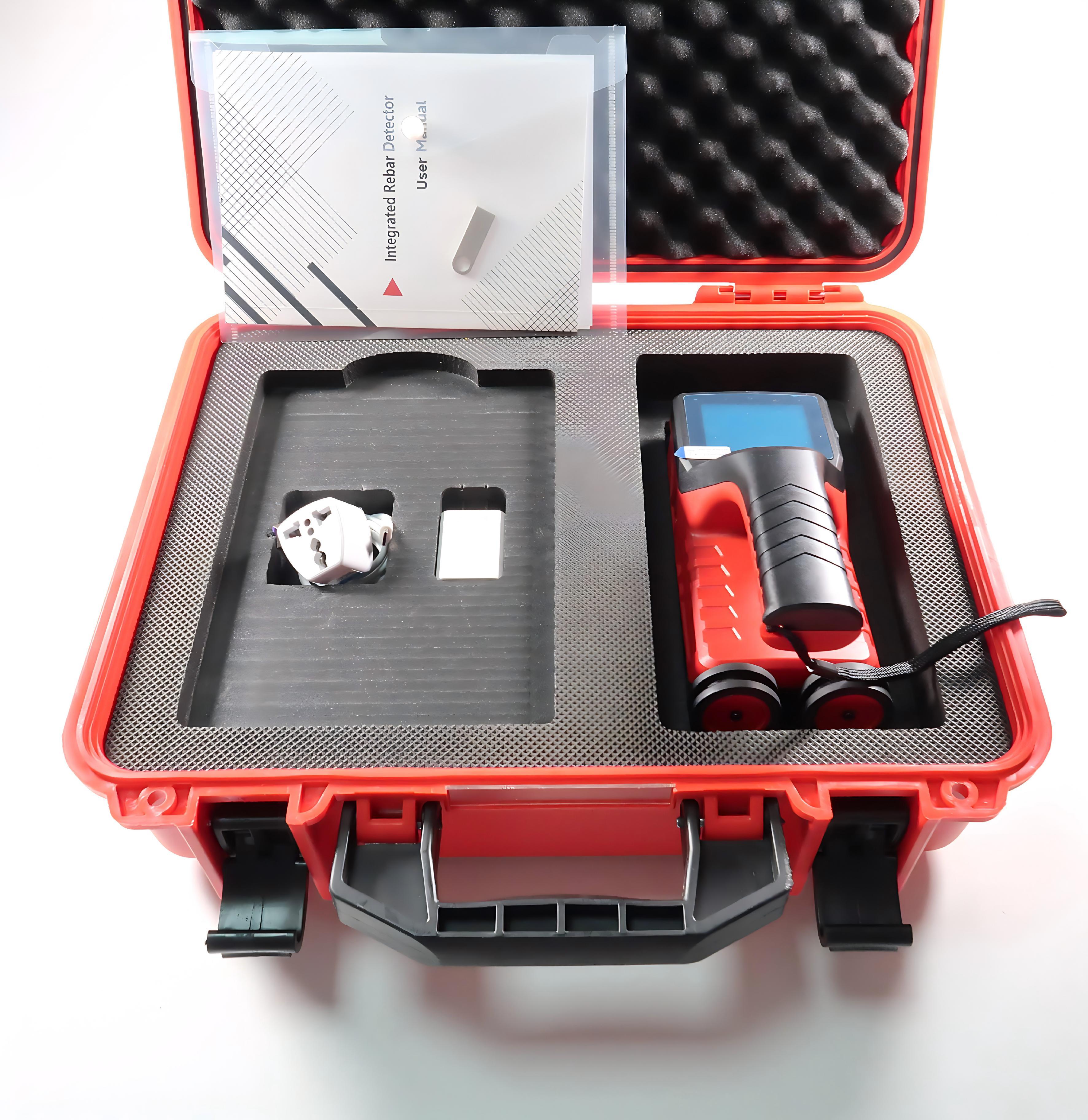

1.5 Standardkonfiguration
