FARBEN-Stärke-Messgerät OLED TM281D erstrecken sich Ultraschall0.50mm bis 508mm

TM281D Ultraschalldickheitsmessgerät A&B Scan Durchlappungsdickheitsmessgerät

Beschreibung des Produkts:

TM281-Serie Farbbildschirm mit A/B-Scan Ultraschalldickenmessgerät Professionell bei der Lösung verschiedener schwieriger Dicke Messungen

Eigenschaften:


2.4 ̊ Farb-OLED, 320 x 240 Pixel, Kontrast 10,000:1


Live Farb-A-Scan



Die Benutzer konnten die Farbwellenform des Ultraschallgeräusches (oder A-Scan) direkt auf dem Bildschirm sehen, was für die Gelegenheiten, in denen wir die Richtigkeit der Testergebnisse überprüfen müssen, sehr wichtig ist.Viele Fälle führen zu falschen Testergebnissen oder sogar zu Fehlerlesungen.Wir könnten die Ursachen leicht durch den A-Scan finden, die drei Parameter von GAIN, BLACKING, GATE anpassen und dann bekommen wir die richtigen Messwerte.
Live-Farb-B-Scan



Der Dickenmessgerät der Serie TM281 verfügt über eine Zeitbasis-B-Scan-Funktion.Verwendung zur Beobachtung der Unterseite des Werkstücks.Es könnte automatisch ein Mindestwert des B-Scan-Bildes erfassen und die Position des Mindestwerts durch ein rotes Dreieck angeben.Sie können einen beliebigen Punkt Dicke Wert des B-Scan-Bilds sehen, indem Sie den Zeiger bewegen.

Durch BeschichtungSie müssen nicht mehr Zeit damit verschwenden, die Beschichtung zu entfernen.

Der Modus TM281D und der Modus TM281DL verfügen ebenfalls über diese weithin anerkannte Funktion, die durch Messung der beiden kontinuierlichen Unterflächen des Substrats realisiert wird.

1. Ausgenommen von Nullkalibrierung
2. Hohe Stabilität, der Messwert wird nicht durch den Sondendruck, die Kupplungsschichtstärke und den Oberflächenstaub des Werkstücks beeinflusst.
3. Null-Drift

Eine praktischere Funktion :


Differenz/Reduzierungsquote:Der Differenzmodus zeigt die Differenz zwischen dem tatsächlichen und dem Normalwert an. Die Reduktionsrate berechnet und zeigt den Prozentsatz der Dickeverringerung an, wenn das Material dünner wird.Typische Anwendung ist die Messung des Metallmaterials, das aufgrund der Biegung dünn wird.

Max./Min. Aufnahme:In diesem Modus werden die aktuelle Dicke, die Mindestdicke und die Höchstdicke gleichzeitig auf dem Bildschirm angezeigt.

Alarmmodus:Dynamische Änderung der Farbe der Dicke bei Alarm.

Aktualisierungsrate:4 Hz für normale Anwendungen, wenn Sie einen schnellen Scan benötigen, wie z. B. eine hohe Temperaturmessung, können Sie eine höhere Aktualisierungsfrequenz wählen.

Mehrsprachige Verfügbarkeit:Chinesisch, Englisch, Japanisch, Französisch, Deutsch.

Echo an Echo:Messen nur die Metalldicke (Farbe und Beschichtungen ignoriert)

Datenlogger:99999 Dicken-Datenaufzeichner mit ID-Punkten in linearen oder Rasterdateien (400 Dateien)

Ausgabe:USB 2.0 Vollgeschwindigkeitsanschluss.

Größe:156 mm) (L) 76 mm) (W) x 1,25 " (38 mm) (H)

Gewicht:285 g

Temperatur:Gage Betrieb: -10 °C bis 50 °C

 Standardprobe TM510:

Die Sonde ist das Herzstück des Instruments.TMTeck verfügt über die weltweit führende Sondenproduktionstechnologie.TM510-Sonde verwendet den leistungsstarken piezoelektrischen Keramikchip,mit integrierter Metall-Druckguss-Hülle, praktische Konstruktion von Sonde und Kabel getrennt, unabhängig von den Kosten, um eine hohe Qualität zu schaffen.

Der Unterschied zwischen dem Ultraschalldickheitsmessgerät der Serie TM281

Spezifikationen des Ultraschalldickenmessers TM281DL

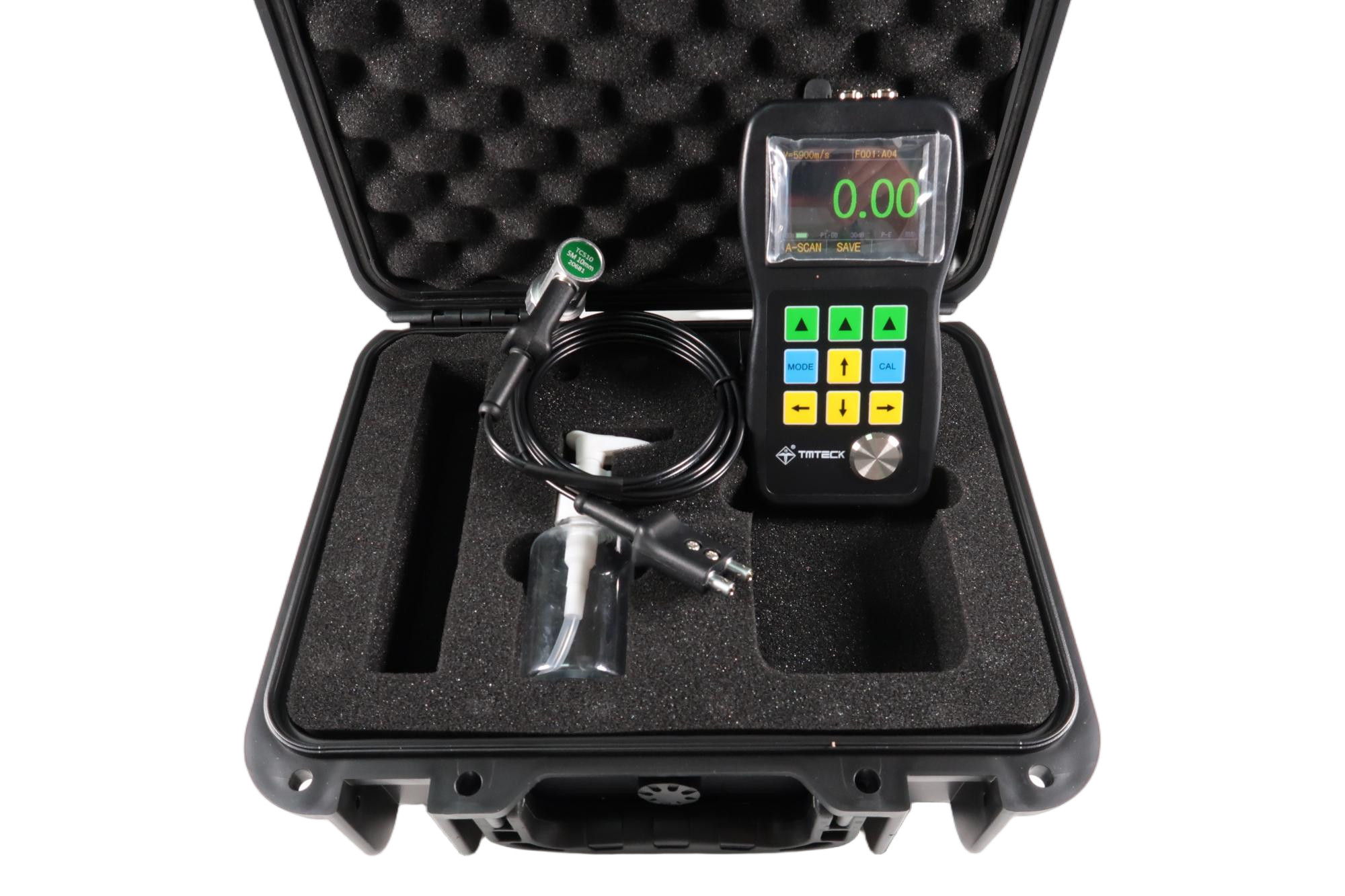

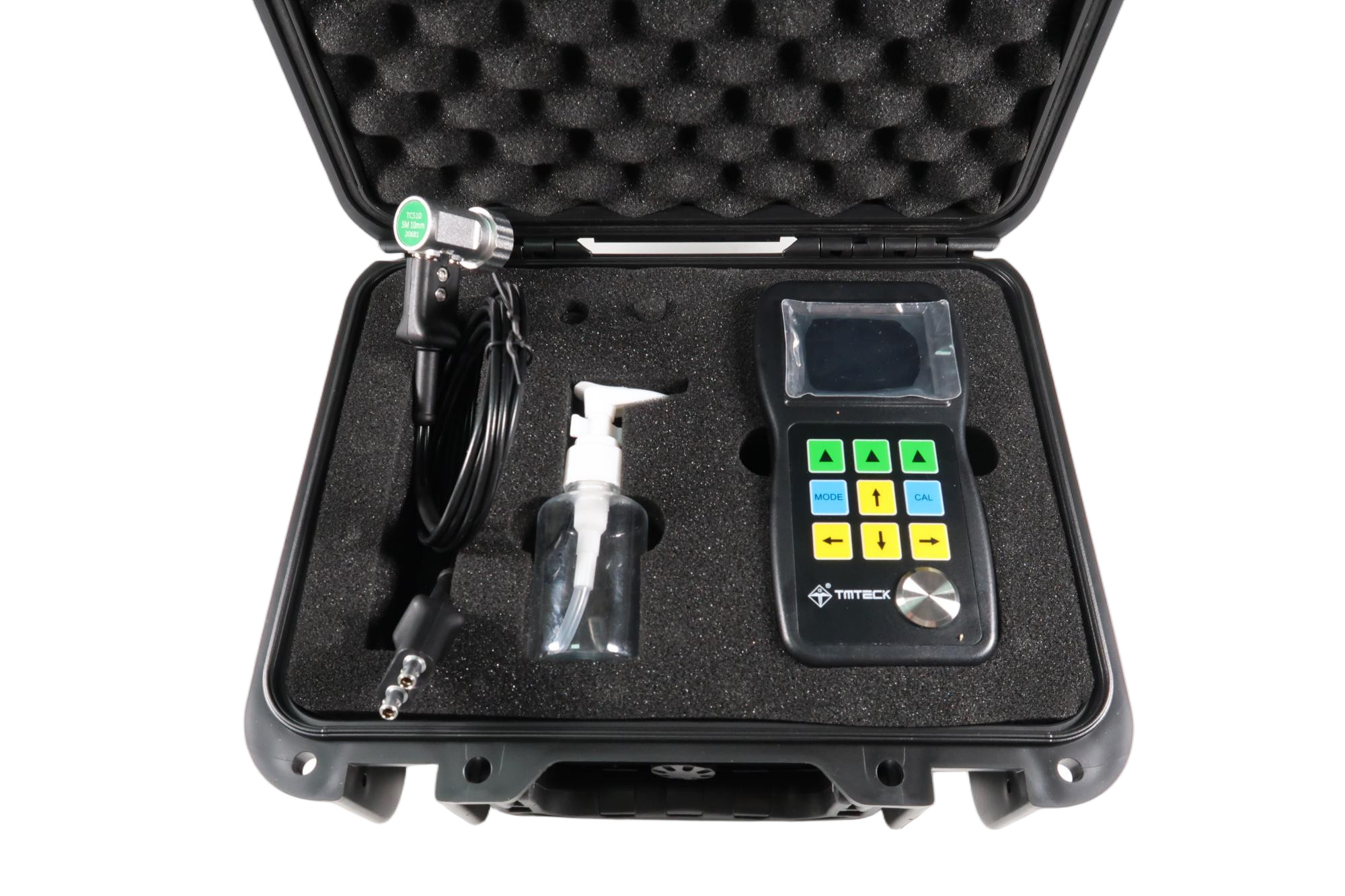

Standardlieferung

TM281 Spezifikationen der Sonde/des Wandlers
	Modell	Typ	Häufigkeit	PIC	Messung Reichweite	Temperaturbereich
	PT-08	Norm TM281	5 MHz	11 mm	0.8 bis 100.0 mm	-10 bis 70°C
	TC510B	Der Standard TM281D/DL	5 MHz	13.5 mm	1.2 bis 200.0 mm	-10 bis 70°C
	TC550	Kleines Rohr	5 MHz	5 mm	0.8-60 mm	-10 bis 70°C
	ZT-12-2	Gusseisen	2MHz	17 mm	4.0 bis 508 mm	-10 bis 70°C
	PT-06	Kleines Rohr	7.5MHz	8 mm	0.8 bis 30 mm	-10 bis 70°C
	PT-04	Fingerspitze	10 MHz	6 mm	0.7 bis 12 mm	-10 bis 70°C
	GT-12-2	Hohe Temperatur	5 MHz	15 mm	4 bis 80 mm	-20 bis 300°C
