Zur Messung der Beschichtungsdicke auf verschiedenen Metall- und Nichtmetallunterlagen (Glas, Kunststoff, Verbundwerkstoffe, Beton, Holz usw.)

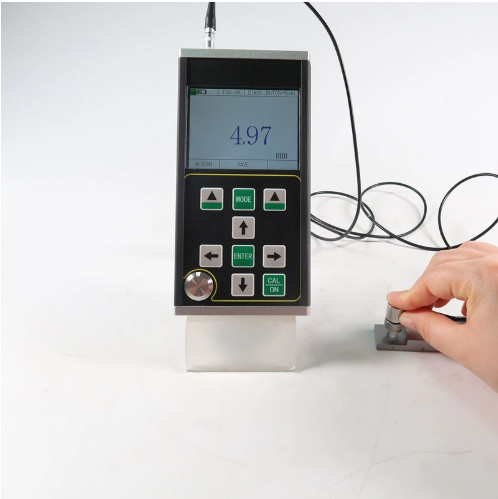

TM291 ist ein neuer Typ von handgeführten hochpräzisen digitalen nichtmetallischen Beschichtungsdickenmessgeräten mit A/B-Scannen.Es ist geeignet für die Messung der Materialdicke, die Ultraschallwelle in ihm mit konstanter Geschwindigkeit zu verbreiten und die Reflexion von seiner Rückseite erhalten kannDie Messlösung beträgt 0,001 mm und der Messbereich beträgt nur 0,01 mm.02mm.Es kann die Dicke der Substrate und der Beschichtung gleichzeitig testen.
Dieses Produkt kann in der Erdölindustrie, in der chemischen Industrie, in der Metallurgie, im Schiffbau, in der Luft- und Raumfahrt, in der Energieindustrie und in anderen Bereichen verwendet werden.
Hauptfunktionsmerkmale
● Der Messbereich ist breit, mit einer Mindestmessdicke vonBeschichtung 20um;Maximaldicke von 1800 mm.
● Dieses Produkt kann die Dicke mit hoher Präzision messen, und die maximale Messlösung kann 0,001 mm erreichen; Die Wiederholungslösung kann ± 0,002 mm erreichen;
●Dieses Produkt verfügt über einen A-Scan-Modus, einen B-Scan-Modus und einen numerischen Anzeigemodus.
● Die Beschichtungs- und Lackierschichten auf einigen Verbundwerkstoffe lassen sich anhand der unterschiedlichen Schallgeschwindigkeit der Materialien erfassen,und die Dicke jeder Schicht von mehr als 10 mehrschichtigen Materialien gleichzeitig gemessen werden kann, und der Dickewert jeder Schicht kann unter demselben Echo gewechselt werden.
● Es verfügt über die Funktionen der durchdringenden Beschichtung und der Echo-zu-Echo-Messung, die zur Messung von Materialien mit Farbschicht und Beschichtung an der Oberfläche verwendet wird;
● Mehrere Messmodi:Sie ist dünn.mb-e, E-E undAutosdie Messungen der herkömmlichen Dicke der Werkstücke erfüllen;- Ich weiß nicht.Modus realisiert die Messung dünner Teile;
● Zu den numerischen Modi gehören: konventioneller Dickewertmodus, Differenz/Reduktionsrate-Modus und Maximalwertmodus;
● Zwei Verstärkungsmodi: automatische Verstärkung / manuelle Verstärkung;
● Man kann manuelles und automatisches Herunterfahren mit Energieeinsparungsfunktion einstellen;
● Es unterstützt eine Vielzahl von Proben, darunterDie "Technologie" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "Systemen" für die Bereitstellung von "S
● Es unterstützt den Massenspeicher und kann 100000 Dickewerte, 500 Gruppen von A-Scan-Wellenformen und 500 Gruppen von B-Scan-Wellenformen gleichzeitig speichern;
● Großes 3,5-Zoll-Farb-TFT-LCD-Display mit einer Auflösung von 320 × 240 (QVGA)
● Es verfügt über eine Vielzahl von Kalibriermethoden, unterstützt die Kalibrierung in einem Punkt, die Kalibrierung in mehreren Punkten und die manuelle Kalibrierung,und kann gleichzeitig die Schallgeschwindigkeit und die Nullposition kalibrierenEs unterstützt die Korrektur des V-Pfades der doppelten Kristallsonde.
● Es unterstützt die Umwandlung von Metrischem und Britischem System; es kann zwischen Millimeter- und Zoll-Einheiten wechseln;
● Es unterstützt die Anzeige in Chinesisch und Englisch;
Anwendbare Materialien
Zur Messung der Beschichtungsdicke auf verschiedenen Metall- und Nichtmetallunterlagen (Glas, Kunststoff, Verbundwerkstoffe, Beton, Holz usw.).
Metalle (wie Stahl, Gusseisen, Aluminium, Kupfer usw.), Kunststoffe, Keramik, Glas, Harz, Glasfaser und andere gute Ultraschallleiter.
Grundprinzipien
Das Prinzip der Ultraschalldickenmessung ist ähnlich wie bei der Lichtwellenmessung. Der vom Sonden ausgestrahlte Ultraschallpuls erreicht das gemessene Objekt und verbreitet sich im Objekt.Wenn es die Materialoberfläche erreichtDie Dicke des gemessenen Materials wird durch genaue Messung der Ultraschallverbreitungszeit im Material bestimmt.
Spezifikationsparameter
| Artikel 1 |
TM291 |
| Probeart |
Einzelkristallene Sonde / Doppelkristallene Sonde |
| Messbereich (45# Stahl) |
20 um️ 1800 mm |
| Messfrequenz |
4 Hz,8 Hz,16 Hz |
| Entschließung |
0.1 mm,0.01 mm,0.001 mm(0.01 Zoll,0.001 Zoll,0.0001 Zoll) |
| Impulsgenerator |
Die negative Quadratwellenemission wird übernommen, und die Pulsbreite und Spannung werden automatisch mit der Sonde abgestimmt. |
| Schallgeschwindigkeitsbereich |
400-19999 m/s |
| Kalibrierblock |
4 mm(Stahl) |
| Automatisches Herunterfahren |
Man kann 5 Minuten, 10 Minuten, 20 Minuten und manuelle Abschaltung wählen. |
| Kalibrierung der Sonde |
Ein-Punkte- und Mehrpunkte-Kalibrierung,manuelle Kalibrierung |
| Gewinn |
Automatische Steigerungskontrolle, manuelle Steigerungskontrolle |
| Gewinnbereich |
0~80 dB |
| Erkennungsmodus |
Funkfrequenz (RF), positive Halbwelle (POS), negative Halbwelle (NEG), volle Welle (FULL) |
| Messmodus |
(1) THIN-EE:Dünnfilmbeschichtungsmodus;(2) MB-E: der Messmodus, der auf der Überfahrtszeit vom ersten Echo zum ersten Echo unten beruht; (3) E-E: Durchdringungsbeschichtungsmessmodus, das beliebige Em ≈ En-Echo ist optional; (4) THIN: Dünnwandmessmodus; |
| Numerischer Modus |
Der Wert der Dicke, der Differenz-/Reduzierungsrate, der Maximal-/Minimalwert |
| A-Scan-Modus |
Erhältlich |
| B-Scan-Modus |
Erhältlich |
| Angabe der Kupplung |
Erhältlich |
| Angabe der Batterie |
Erhältlich |
| Sprache |
Chinesisch / Englisch |
| Einheit |
mm/Zoll |
| Menübetrieb |
Erhältlich |
| Funktion der Software |
Dynamische Gate-Einstellung, Blank-Einstellung (Blank), Echo-Blank-Einstellung (E-Blank), Echo-Einfrieren, Echo-Translation und Skalierung |
| Speicherfunktion |
Es kann 100.000 Dicken (100 Gruppen, 1000 in jeder Gruppe), 500 Gruppen von A-Scan-Wellenformen und 500 Gruppen von B-Scan-Wellenformen gleichzeitig speichern. |
| Upgrade des Hostprogramms |
Erhältlich |
| Anzeige |
3.5 QVGA (320 × 240) Farbbildschirm TFT-LCD |
| Datenübermittlung |
Es unterstütztUSB-StickKommunikation und Datenübertragung an den Computer. |
| Betriebstemperatur |
-10°C️+50 °C; bei besonderen Anforderungen kann er 20 °C erreichen; |
| Betriebsspannung |
Drei.Wir benötigen 5 AA-Batterien, wenn der Strom unzureichend ist, gibt es eine Niederspannung. |
| Gesamtgröße |
184 x85x 32(mm) |
| Gesamtgewicht |
250g(Ohne Batterie) |
| Standardkonfiguration |

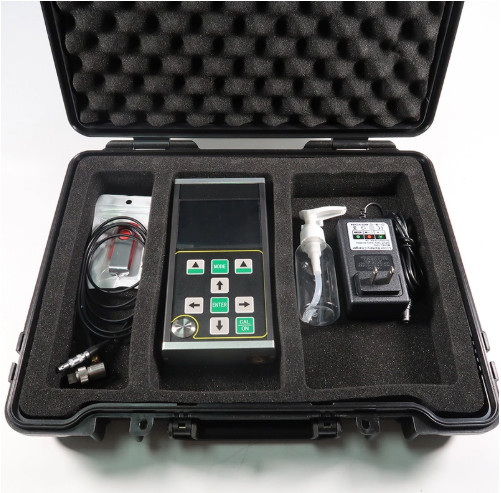

Hauptkörper, Probe zur Prüfung der Beschichtungsdicke, dreiNr. 5 AA-BatterienHandbuch, Handtasche |
Wahlproben
Einzigartig
Elemente
Sonde |
Modell |
Spezifikation |
Prüfbereich |
Entschließung |
| |
DTM15 (Standard) |
15 MHz 6 mm |
0.15 bis 24 |
0.001 mm |
| |
DTM7.5 |
7.5Mhz 6mm |
0.5-24 |
0.001 mm |
| |
DTM10 |
10Mhz 6mm |
0.3-24 |
0.001 mm |
| |
DTM5 |
5MHz 6mm |
1.0 bis 24 |
0.001 mm |
| |
BD510 |
5Mhz 10 mm |
1-1000 |
0.001 mm |
| |
BD212 |
2Mhz 12 mm |
4-1800 |
0.001 mm |
Zweifach
Elemente
Sonde |
TC400 |
10Mhz 5 mm |
0.5-50 |
0.001 mm |
| |
TC500 |
5 MHz 5 mm |
1.0-65 |
0.001 mm |
| |
TC510 |
5 MHz 10 mm |
1.0 bis 500 |
0.001 mm
|
