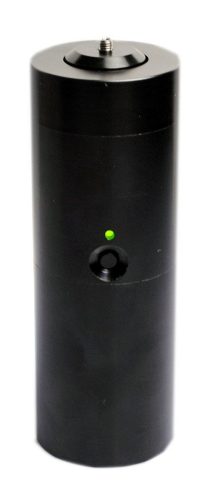

TMVC-5003 Vibrationskalibrator kann zur Kalibrierung kleiner Schwingungsaufnehmer sowie von Schwingungsmessgeräten verwendet werden.

TMVC-5003 Vibrationskalibrator kann verwendet werden, um kleine Schwingungsaufnehmer sowie Schwingungsmessgeräte und Schwingungsüberwachungssysteme schnell zu kalibrieren. Vom Kalibrator werden Standardsinus-Signale mit fester Frequenz von 159,2 Hz und fester Amplitude erzeugt.

TMVC-5003 Vibrationskalibrator kombiniert Sinussignalgenerator, Leistungsverstärker, Standardaufnehmer und Shaker in einem und zeichnet sich durch ein kleineres Volumen, hohe Genauigkeit und einfache Bedienung aus. Er kann sowohl im Labor als auch vor Ort eingesetzt werden.

Spezifikationen

• Genauigkeit: 5%
• Beschleunigungsamplitude (RMS): 9,81 m/s² (1 g) ± 3%
• Geschwindigkeitsamplitude (RMS): 9,81 mm/s ± 3%
• Verschiebungsamplitude (RMS): 9,81 µm ± 3%
• Schwingungsfrequenz: 159,2 Hz ± 0,5%
• Ausgangswellenform: Sinuswellenform
• Wellenformverzerrung: ≤ 5%
• Maximale Belastung: 120 Gramm
• Batterie: 9V wiederaufladbar, 15 Stunden für volle Aufladung erforderlich
• Kann das Gerät 1,5 Stunden lang betreiben
• Automatische Abschaltzeit: 50 Sekunden.
• Arbeitstemperatur: 0-55 °C
• Größe: Ø 52 × 160 mm
• Gewicht: 600 Gramm (mit Batterien)
• Gewindebohrung für die Sensorinstallation: M5 x 30 mm

Bedienung
1.Befestigen Sie die M5-Schraube, den Beschleunigungsmesser auf dem Shaker-Tisch des Kalibrators

2.Drücken Sie den einzigen Schalter am Kalibrator, um die Vibration zu starten.

3.Vergleichen Sie den Messwert Ihres Schwingungsmessgeräts, bevor der Shaker nach 50 Sekunden ausgeschaltet wird.

4.Die LED wechselt von GRÜN zu ORANGE, wenn die Batterie schwach ist. Dies bedeutet, dass Sie die Batterie 15 Stunden lang aufladen müssen.
