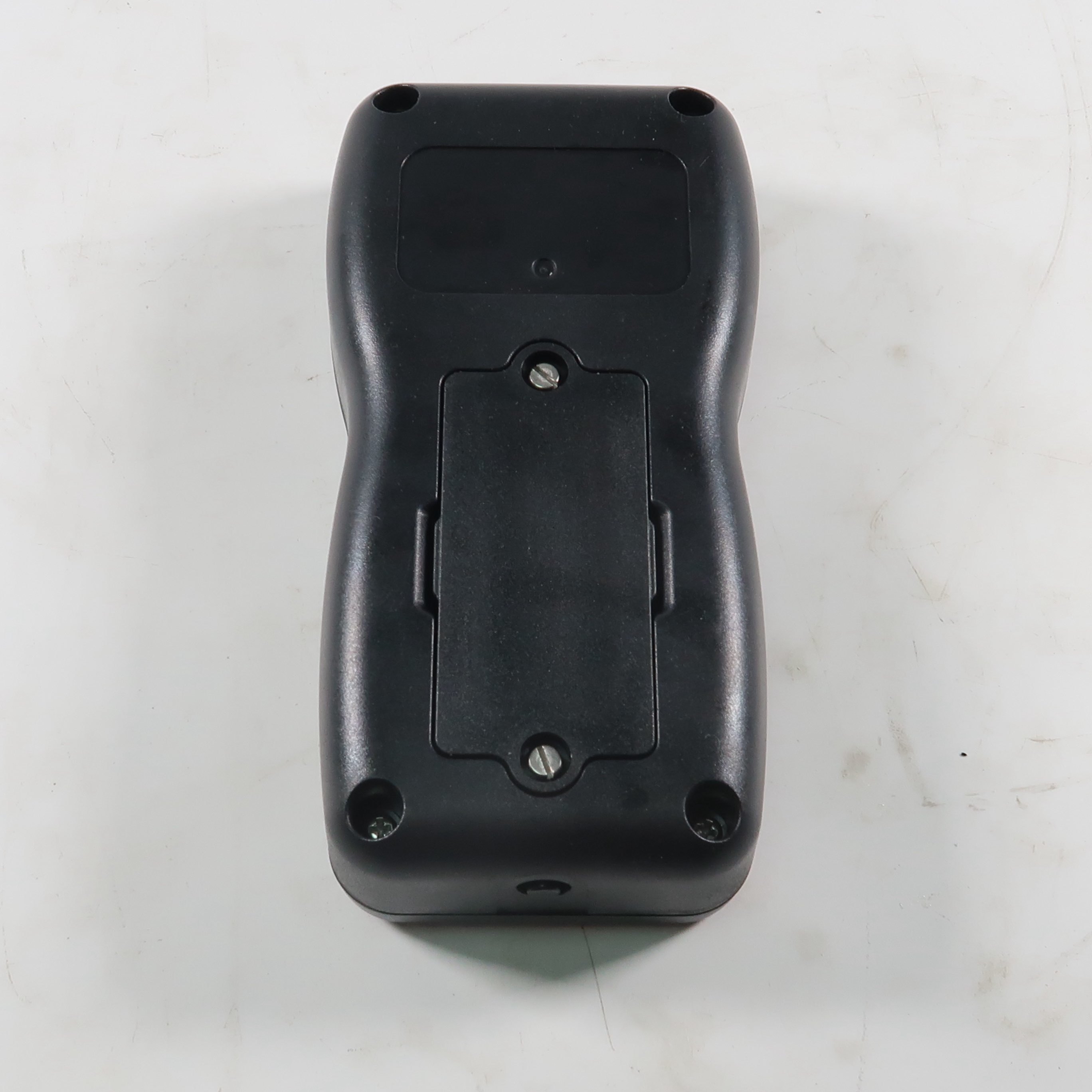

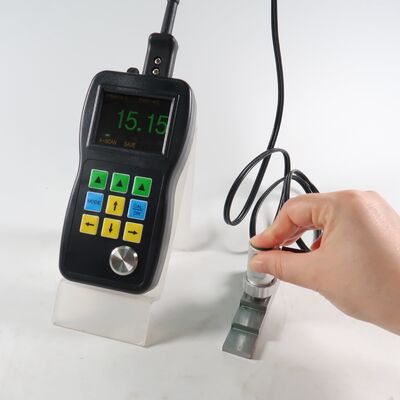

TM282 Serie Ultraschall-Dickenmessgerät mit A&B-Scan / Durch Beschichtung / Software
Professionelle Lösung für die Ultraschall-Dickenmessung
Das TM282 Farbbildschirm A/B-Scan Ultraschall-Dickenmessgerät ist professionell für die Lösung verschiedener schwieriger Dickenmessanwendungen in industriellen Umgebungen konzipiert.
Hauptmerkmale

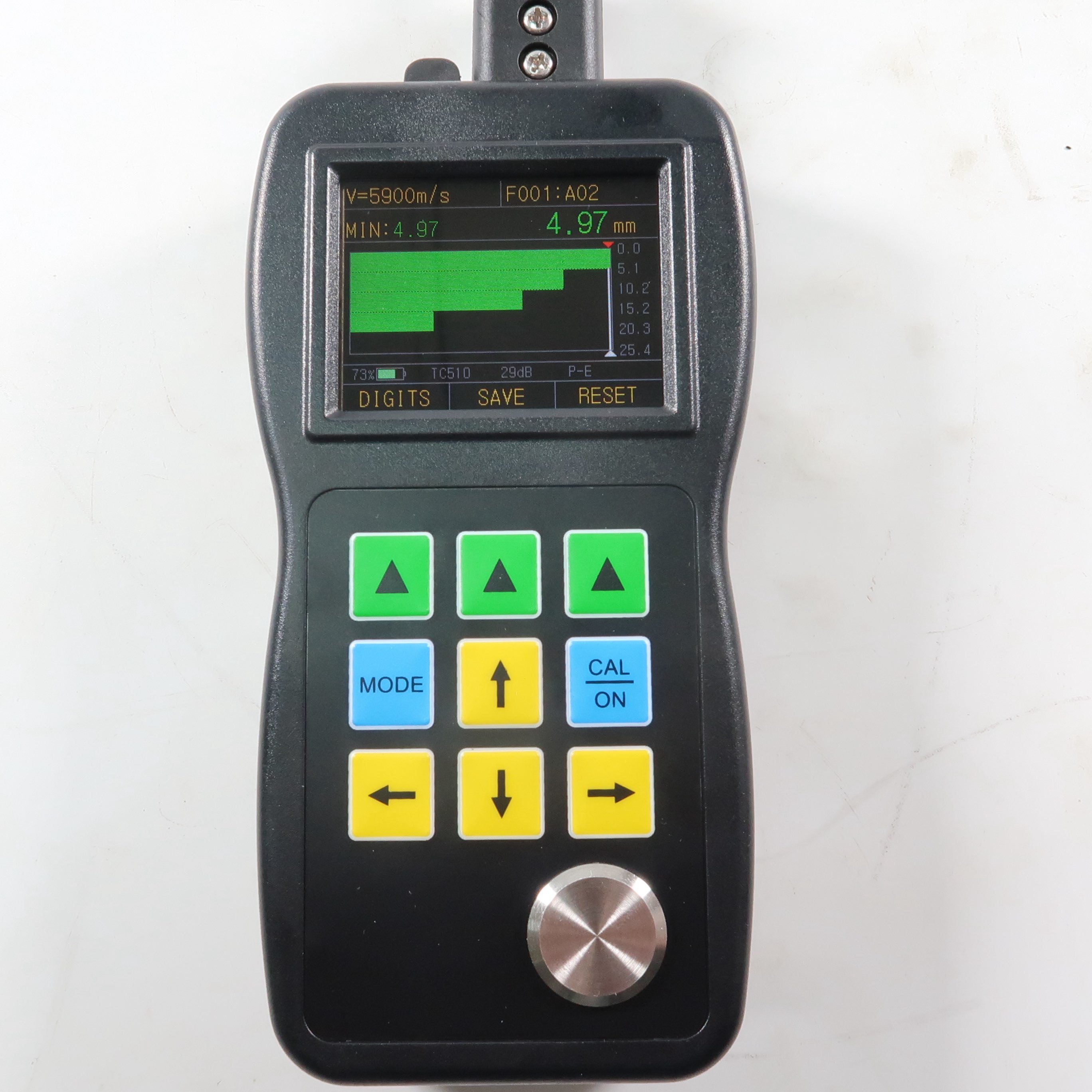

Live Farbbild A-Scan

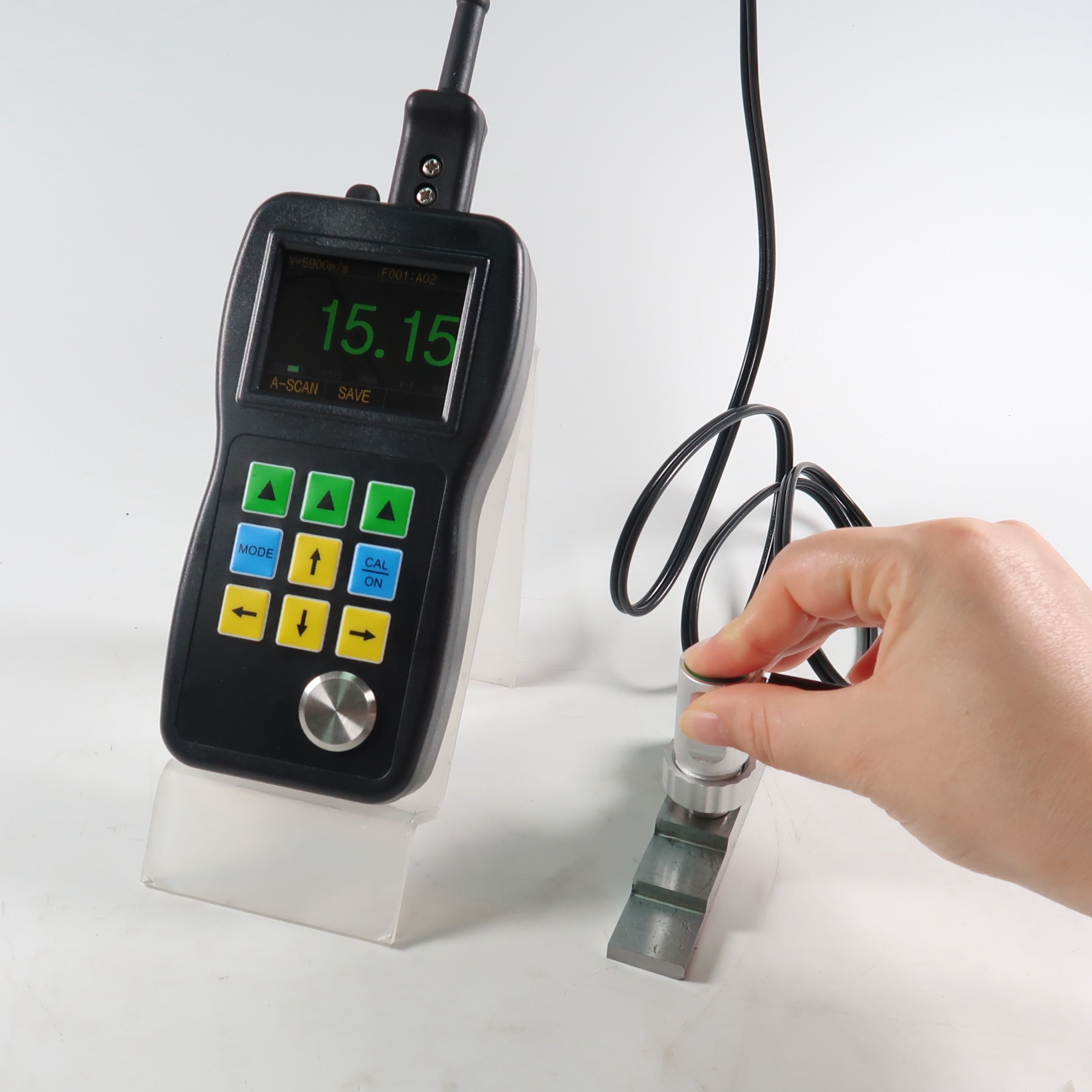

Direkte Visualisierung der Ultraschallwellenform (A-Scan) in Farbe auf dem Bildschirm. Wesentlich für die Überprüfung der Genauigkeit der Testergebnisse und die Fehlerbehebung bei Messproblemen. Einstellbare GAIN-, BLACKING- und GATE-Parameter für optimale Messwerte.
Live Farbbild B-Scan

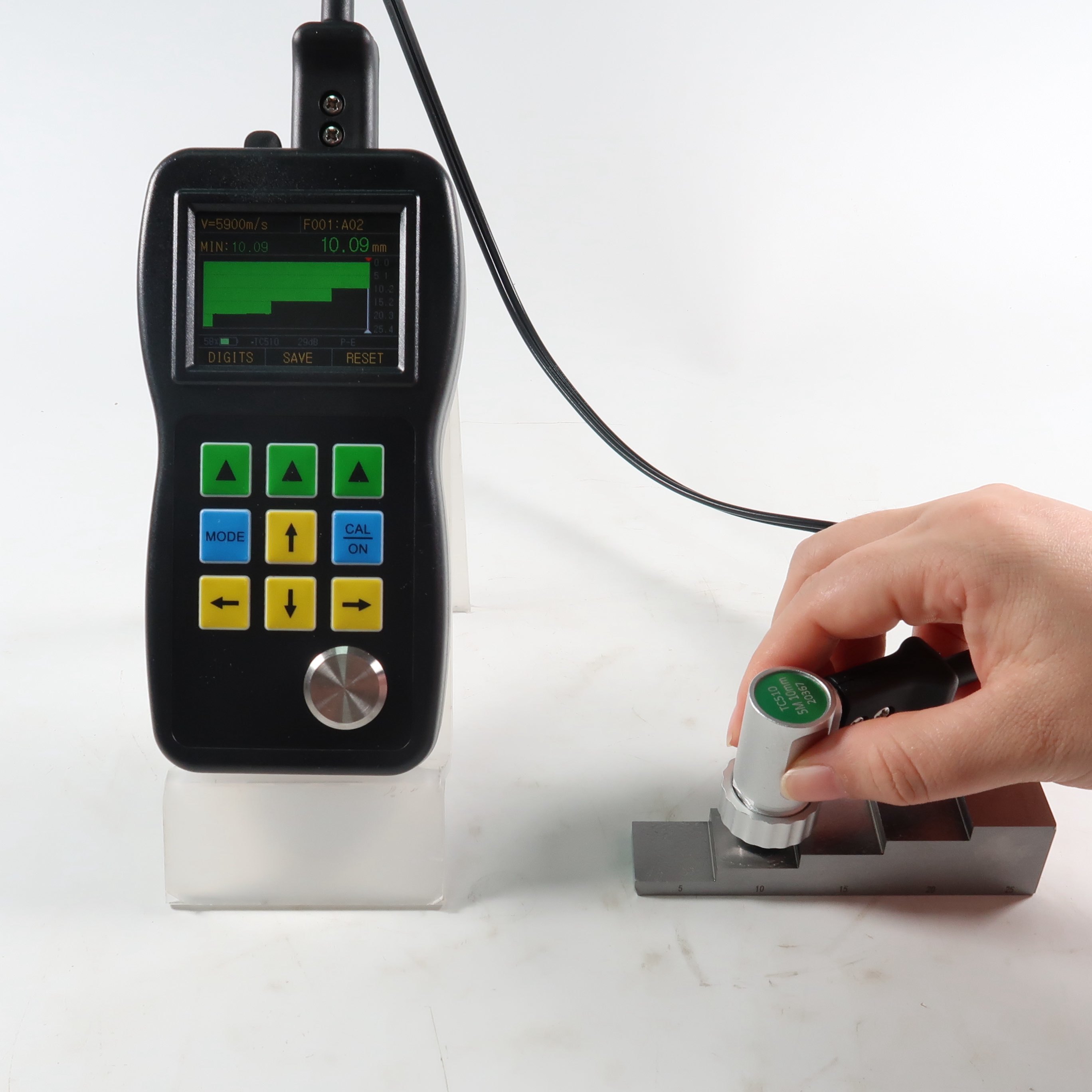

Die zeitbasierte B-Scan-Funktion zeigt das Querschnittsprofil des Werkstücks an. Erfasst automatisch Minimalwerte mit roten Dreiecksanzeigen. Punkt-zu-Punkt-Dickenmessfähigkeit über das B-Scan-Bild.
Funktion Durch Beschichtung
Eliminiert die Notwendigkeit der Entfernung der Beschichtung. Erreicht durch Messung zweier kontinuierlicher Unterflächen des Substrats mit erheblichen Vorteilen:
- Keine Nullkalibrierung erforderlich
- Hohe Stabilität - unbeeinflusst von Sondendruck, Koppelschichtdicke oder Oberflächenstaub
- Nullpunkt-Drift-Schutz
Power-Cutting-Funktion
Dedizierter Power-Cutting-Knopf verlängert die Akkulaufzeit durch Energieeinsparung bei längeren Nichtgebrauchsperioden.
Erweiterte Funktionalität
- Differenz/Reduktionsrate: Zeigt Abweichungen von Normalwerten an und berechnet den Prozentsatz der Dickenreduzierung
- Informationsanzeige: LOS, min, max, großer Messwert, Geschwindigkeit, Nullpunkt, Kalibrierung, Einheiten, Freeze, Akkulaufzeit, Gain-Stufen, Echo-Symbole
- Max./Min. Erfassung: Gleichzeitige Anzeige von aktuellen, minimalen und maximalen Dickenwerten
- Alarmmodus: Dynamische Farbänderungen für Dickenmesswerte während Alarmbedingungen
- Aktualisierungsrate: Wählbar 4Hz, 8Hz und 16Hz für verschiedene Anwendungsanforderungen
- Unterstützung mehrerer Sprachen: Chinesisch, Englisch, Spanisch, Deutsch
- Echo zu Echo: Misst nur Metallstärke, ignoriert Farbe und Beschichtungen
- Datenlogger: 99.999 Dicken-Datenpunkte mit ID in linearen oder Gitterdateien (400 Dateien Kapazität)
- Ausgabe: USB 2.0 Full Speed Anschluss mit DataView Report Software
- Anzeige: 2,4" Farb-OLED, 320 × 240 Pixel, 10.000:1 Kontrastverhältnis
- Abmessungen: 156mm (L) × 76mm (B) × 38mm (H)
- Gewicht: 285g
- Betriebstemperatur: -10°C bis 50°C
Standard TC510 Sonde
Hochleistungs-piezoelektrischer Keramikchip mit integriertem Metall-Druckgussgehäuse. Verfügt über ein praktisches Trenndesign für Sonde und Kabel für maximale Haltbarkeit und Leistung.
Vergleich der TM282 Serie
| Merkmal |
TM282 |
TM282D |
TM282DL |
| Farbanzeige |
✓ |
✓ |
✓ |
| Live A-Scan |
✓ |
✓ |
✓ |
| Zeitbasierter B-Scan |
✓ |
✓ |
✓ |
| Steuerung von Gain und Gate |
✓ |
✓ |
✓ |
| Blanking |
✓ |
✓ |
✓ |
| Durch Farbe & Beschichtungen |
× |
✓ |
✓ |
| Datenlogger |
× |
× |
✓ |
| DataView Software |
× |
× |
✓ |
TM282DL Technische Spezifikationen
| Anzeigetyp |
2,4" Farb-OLED, 320×240 Pixel, Anzeigekontrast 10.000:1 |
| Funktionsprinzip |
Puls-Echo mit Dual-Element-Transducern |
| Messbereich |
0,50 mm bis 508 mm (0,02" bis 20,00"), abhängig von Material, Sonde und Oberflächenzustand; E-E-Modus: 3-50 mm unter Bedingung |
| Messauflösung |
Wählbar 0,01 mm, 0,1 mm (wählbar 0,001", 0,01") |
| Einheiten |
Zoll oder Millimeter |
| Gleichrichtungsmodus |
RF+, RF-, HALF+, HALF-, FULL |
| Anzeigemodus |
Normal, Min/Max-Erfassung, DIFF/RR%, A-Scan, B-Scan |
| V-Pfad-Korrektur |
Automatisch |
| Aktualisierungsrate |
Wählbar 4Hz, 8Hz, 16Hz |
| Materialgeschwindigkeitsbereich |
500 bis 9999 m/s (0,0197 bis 0,3939 in/µs) |
| Sprachen |
Englisch, Französisch, Deutsch, Spanisch, Chinesisch |
| Alarm-Einstellungen |
Minimum- und Maximum-Alarme. Bereich von 0,25 mm bis 508 mm (0,010" bis 20,00"). Dynamische Wellenform-Farbänderung bei Alarm |
| Stromversorgung |
2 AA-Batterien |
| Betriebszeit |
Ca. 40 Stunden |
| Geräteabschaltung |
Wählbar IMMER EINGESCHALTET oder AUTO AUS nach 5, 10, 20 Minuten Inaktivität |
| Betriebstemperatur |
-10°C bis +50°C (+10°F bis +12°F) |
| Größe |
158 mm × 76 mm × 37 mm (H × B × T) |
| Gewicht |
285 g inklusive Batterien |

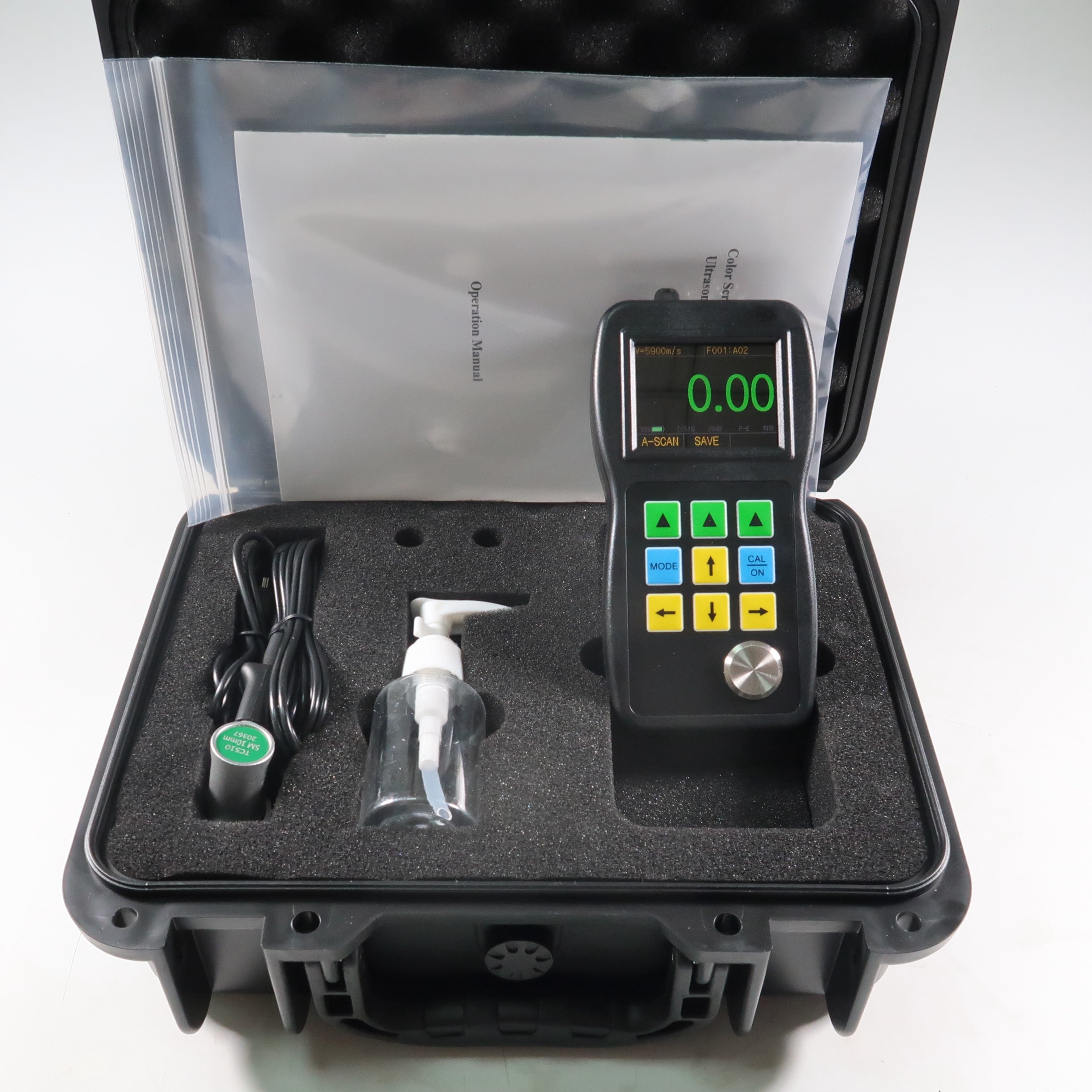

Standardlieferumfang - TM282DL
| Komponente |
Menge |
| Hauptgerät |
1 |
| Sonde |
1 |
| Batterie |
1 |
| Kopplungsmittel |
1 |
| Transportkoffer |
1 |
| Bedienungsanleitung |
1 |
| USB-Kabel |
1 |
| Software |
1 |
