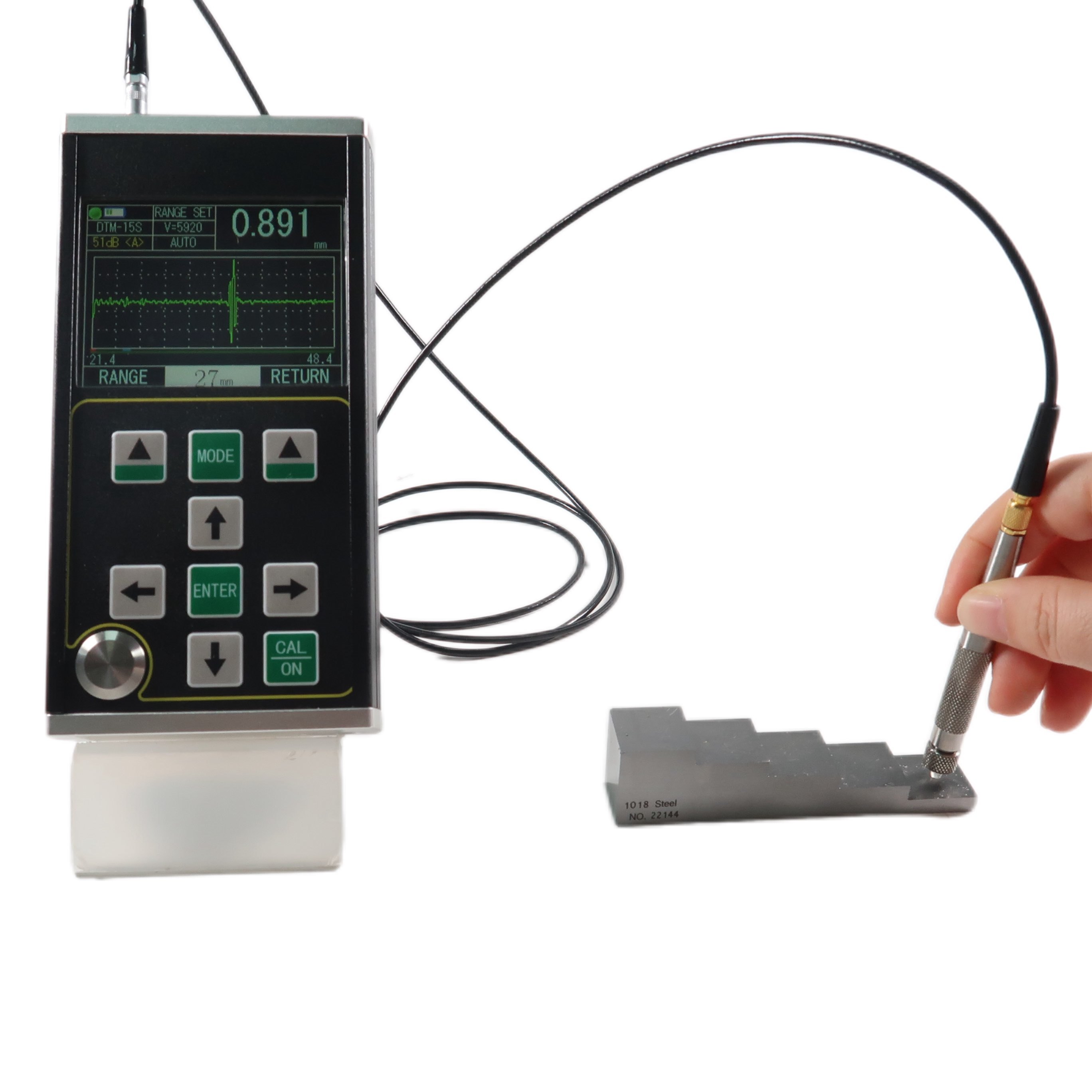

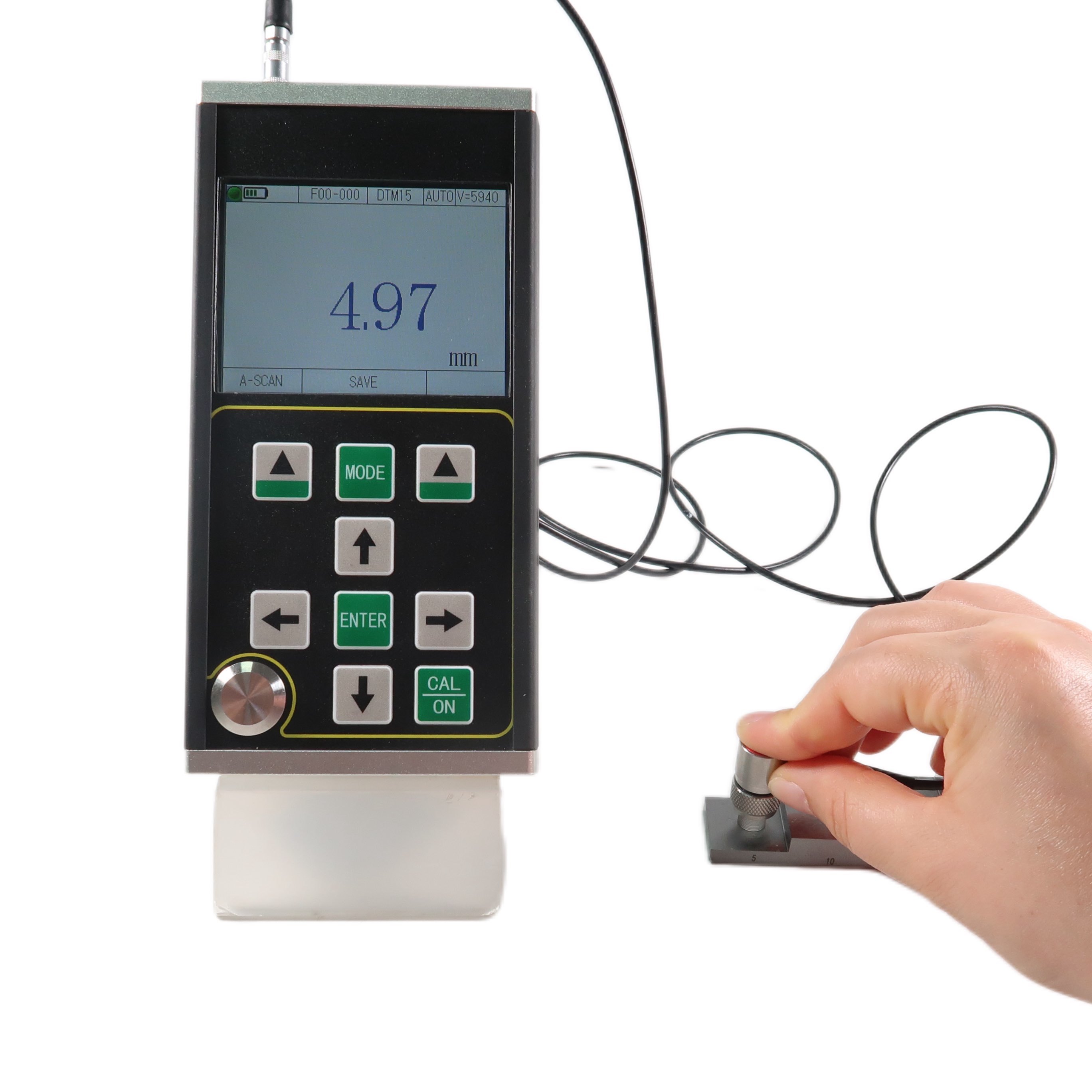

TM290 Hochpräzises Ultraschall-Dickenmessgerät mit 0,001 mm Auflösung und A/B-Scan

Das TM290 ist ein neuartiges, handgehaltenes, hochpräzises digitales Ultraschall-Dickenmessgerät mit A/B-Scan. Es basiert auf dem Prinzip der Ultraschall-Dickenmessung mittels Pulsreflexion. Es eignet sich zur Messung der Materialdicke von Werkstoffen, in denen sich Ultraschallwellen mit konstanter Geschwindigkeit ausbreiten und von der Rückseite reflektiert werden. Die Messauflösung beträgt 0,001 mm und der Messbereich reicht bis zu 0,15 mm (Stahl).

Dieses Produkt kann Platten und bearbeitete Teile präzise messen. Darüber hinaus kann es den Abtrag von Rohren und Druckbehältern in Produktionsanlagen nach Korrosion während des Betriebs überwachen. Es kann in den Bereichen Erdöl, Chemie, Metallurgie, Schiffbau, Luft- und Raumfahrt, Energie und anderen eingesetzt werden.

Dieses Produkt entspricht den folgenden Standards: Kalibrierungsspezifikation für Ultraschall-Dickenmessgeräte (JJF 1126-2004).

• Dieses Produkt verfügt über A-Scan-Modus, B-Scan-Modus und numerischen Anzeigemodus
• Der Messbereich ist breit und die einzigartige "Mehrfachecho"-Technologie ermöglicht die Messung von ultra-dünnen Teilen mit einer minimalen Messdicke von 0,15 mm (Stahl)
• Dieses Produkt kann die Dicke mit hoher Präzision messen, wobei die maximale Messauflösung 0,001 mm erreichen kann; die Wiederholgenauigkeit kann ± 0,002 mm betragen
• Es verfügt über die Funktionen zur Durchdringung von Beschichtungen und zur Echo-zu-Echo-Messung, die zur Messung von Materialien mit Lackschicht und Beschichtung auf der Oberfläche verwendet werden
• Mehrere Messmodi: mb-e, E-E und me-e Modi erfüllen die Messung von herkömmlichen dicken Werkstücken; der Dünnmodus ermöglicht die Messung von dünnen Teilen
• Numerische Modi umfassen: konventioneller Dickenwertmodus, Differenz-/Reduktionsratenmodus und Maximalwertmodus
• Zwei Gain-Modi: Automatischer Gain / Manueller Gain
• Manuelle und automatische Abschaltung können eingestellt werden, mit Energiesparfunktion
• Es unterstützt eine Vielzahl von Prüfköpfen, einschließlich Doppel-Kristall-Prüfköpfen und Einzel-Kristall-Prüfköpfen, und unterstützt Hochfrequenz-Prüfköpfe bis zu 20 MHz
• Es unterstützt Massenspeicher und kann gleichzeitig 100.000 Dickenwerte, 500 Gruppen von A-Scan-Wellenformen und 500 Gruppen von B-Scan-Wellenformen speichern
• Großer 3,5-Zoll-Farb-TFT-LCD-Bildschirm mit 320x240 High-Definition (QVGA) Auflösung
• Es verfügt über eine Vielzahl von Kalibrierungsmethoden, unterstützt Einpunkt-, Mehrpunkt- und manuelle Kalibrierungsmodi und kann gleichzeitig Schallgeschwindigkeit und Prüfkopf-Nullposition kalibrieren; es unterstützt die V-Pfad-Korrektur von Doppel-Kristall-Prüfköpfen
• Es unterstützt die Umrechnung von metrischen und imperialen Einheiten; es kann zwischen Millimeter- und Zoll-Einheiten wechseln
• Es unterstützt die Anzeige in Chinesisch und Englisch

Es eignet sich zur Messung der Dicke von Metallen (wie Stahl, Gusseisen, Aluminium, Kupfer usw.), Kunststoffen, Keramiken, Glas, Harz, Glasfaser und anderen guten Ultraschallleitern.

Das Prinzip der Ultraschall-Dickenmessung ähnelt dem der Lichtwellenmessung. Der vom Prüfkopf ausgesendete Ultraschallimpuls erreicht das zu messende Objekt und breitet sich darin aus. Wenn er die Materialgrenzfläche erreicht, wird er zum Prüfkopf zurückreflektiert. Die Dicke des zu messenden Materials wird durch genaue Messung der Zeit der Ultraschall-Ausbreitung im Material bestimmt.
