Ultraschallfehlerdetektor TFD800C Plus

Ultraschallfehlerdetektor TFD800C PLUS

★Benutzerfreundlicher interaktiver Dialog hilft bei Operationen wie KalibrierungRVs usw.

★Alle Werkzeuge, die Sie brauchen:Schweißdiagramm,und so weiter.

★Wiederholungsfrequenz des Pulses:1mit einem Durchmesser von2Präzisionsanpassung bei 000 Hz, Hochgeschwindigkeits-Scan, keine Verfehlung.

★Hoches Signal-Rausch-Verhältnis, klares und stabiles Echo, geräuschdichtes Design, perfekt für harte Arbeitsbedingungen.

★10- Ziffern AD, hohe Geschwindigkeit der Probenahme führt zu einem besseren Echo-Diagramm mit allen Details.

★Kristallklare, farbige Anzeige und hilfreiche Benutzeroberfläche erleichtern die Bedienung.

★Unbegrenzter Datenspeicher.,PDF-Berichte aus.

Spezifikationen

• Reichweite: 0 - 10000 mm bei Stahlgeschwindigkeit
• Materialgeschwindigkeit:1000 ∼10000 m/s
• Wiederholungsfrequenz der Pulse:10-2000Hz
• Dynamischer Bereich: ≥ 38 dB
• Linearität: Horizontale: +/- 0,2% FSW, vertikale: 0,25% FSH, Verstärkergenauigkeit +/- 1 dB.
• Auflösungskraft:> 40 dB (5P14)
• Empfindlichkeitsrückstände: > 65 dB
• Ablehnung: 0 bis 80% Vollbildschirmhöhe
• 500 unabhängige Einstellung, jedes Kriterium kann frei eingegeben werden, wir können in der Szene ohne Testblock arbeiten;
• Großspeicher von 1000 A-Grafik
• Prüfmodi: Puls-Echo, Dual-Element und Thru-Transmission
• Sondenarten: Einfach gerade, Einwinkel, Daul gerade, Daul angelegt, Durch, Schleichend, Oberfläche
• Gate-Monitoren: Zwei unabhängige Tore, die über den gesamten Sweepbereich gesteuert werden können
• Einheiten: Zoll oder Millimeter
• Leistungsbedarf: Wechselstrom-Leiter 100-240 VAC, 50-60 Hz
• Anzeigeverzögerung: -20 bis 3400 μs
• Probeverzögerung/Nullverschiebung: 0 bis 99,99 μs
• Innerer wiederaufladbarer Li-Ionen-Akku mit einer Leistung von 7,2 V bei 5600 mAh
• 10 Stunden Nennbetriebszeit je nach Bildschirmhelligkeit
• 4 Stunden typische Ladezeit
• H×W×D(mm):240×170×38 (mm)
• Gewicht:1.0kg
• Betriebstemperatur: -10 °C bis 50 °C
• Lagertemperatur: -30°C bis 50°C
• Impulsenergie: 200V, 300V, 400V, 500V wählbar
• Berichtigung: Positive Halbwelle, negative Halbwelle, Vollwelle, HF-System
• Gate-Monitoren: Zwei unabhängige Tore, die über den gesamten Sweepbereich gesteuert werden können
• Empfindlichkeit: maximal 110 dB bei wählbarer Auflösung 0.1, 1.0, 2.0, 6,0 dB.
• Anschlüsse der Wandler: BNC oder LEMO

Spaß.Veröffentlichungen

• Automatische Anzeige der genauen Fehlerposition ((Tiefe d,Niveau p,Distanz s,Amplitude,sz dB,ф).
• Fehlergröße: Automatische Fehlergröße mittels AVG/AVG oder DAC, schnelle Meldung von Fehlerannahme oder -ablehnung.
• Automatische Kalibrierung des Wandlers Nullpunkt, Winkel, Frontkanten und Materialgeschwindigkeit.
• Bequem zu machen und zu verwenden DAC und AVG, um das Echo zu bewerten, kann die Kurve geändert und kompensiert werden.
• Durch den Anschluss an die U-Disk kann das Gerät unbegrenzten Speicher, PDF-Berichte und Upadte-System erhalten.
• Schweißdiagramm.
• Es gibt 15 Standards in der Einheit.
• AWS D1.1.
• Kurve Oberflächenkorrekturfunktion.
• Funktion zur Messung der Risshöhe.
• Vergrößerungsgate:Verbreitung des Gatenbereichs über die gesamte Bildschirmbreite.
• Auto-Gewinnfunktion.
• Umschlag: Gleichzeitige Anzeige des Live-A-Scans bei einer Aktualisierungsrate von 60 Hz und Umschlag der Anzeige des A-Scans.
• Peak Hold: Vergleichen Sie gefrorene Spitzenwellenformen mit Live-A-Scans, um die Testergebnisse leicht zu interpretieren.
• Scan Freeze: Das Display Freeze speichert Wellenform und Schallwegdaten.
• Alarm: Piep und LED.
• Echtzeituhr.
• Füllen Sie das Echo.
• Ergreifen Sie das Ziel.
• Echofarbe innerhalb des Tores.

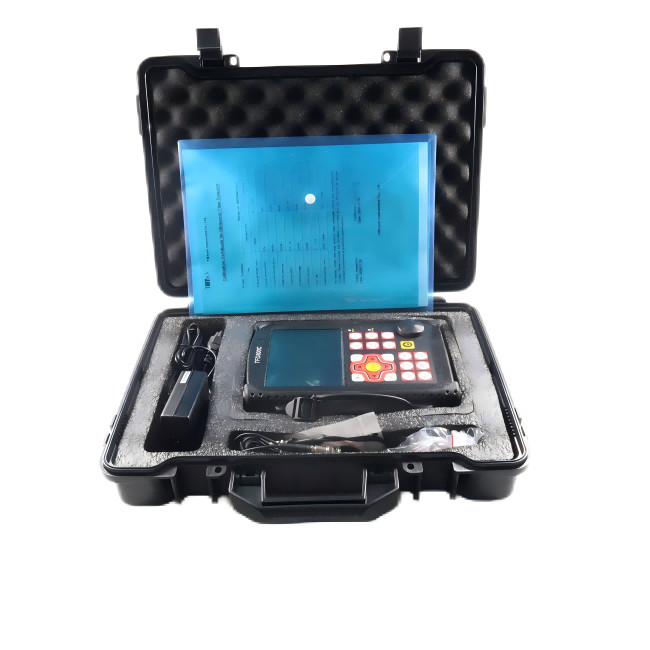

Basisinstrumentpaket

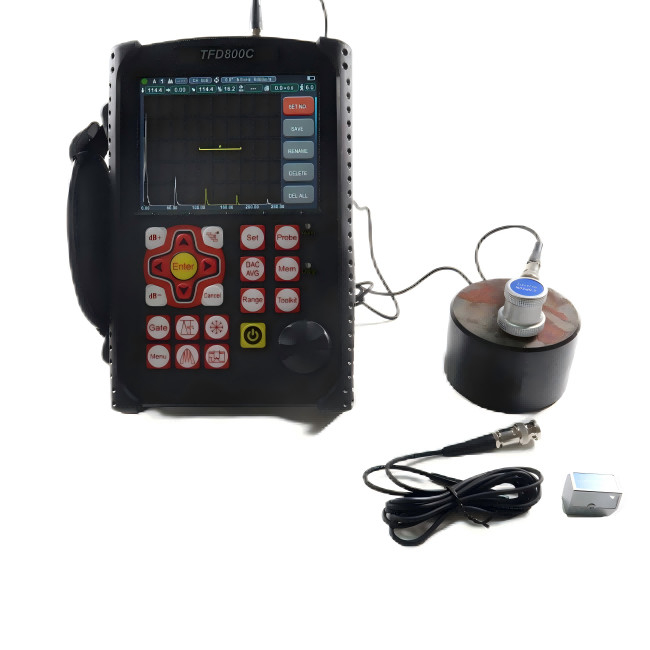

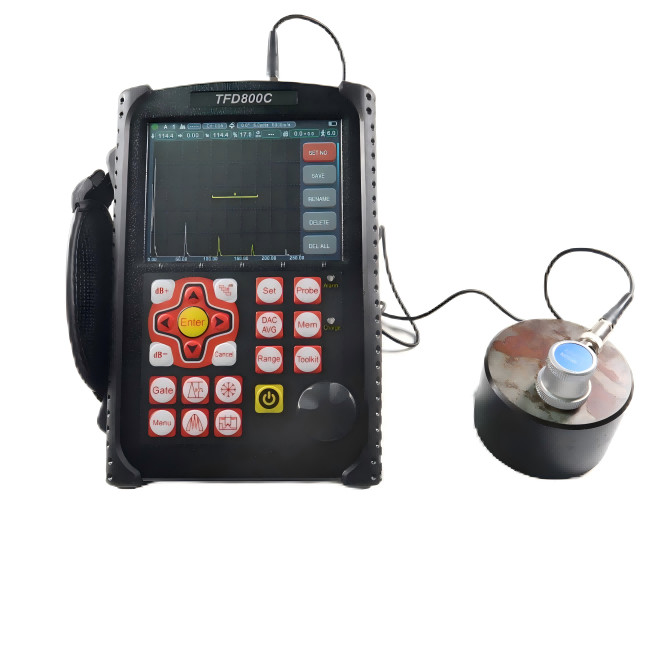

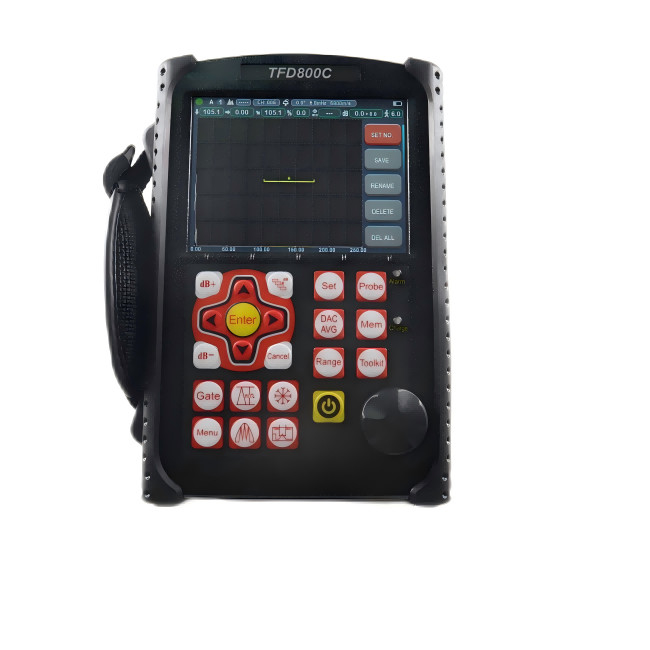

• Tragbarer Ultraschallfehlerdetektor
• Strahlwandler (4 MHz, Φ10)
• Winkelstrahlwandler (4 MHz, 8 mm × 9 mm, 60°)
• Verbindungskabel für den Wandler (Q9-C5 oder optional C9-C5)
• Wiederaufladbare Li-Ion-Batterie, 8 Ampere Stunden
• Stromversorgung/Ladegerät
• Betriebsanleitung in englischer Sprache
• App-Software
• Streife
