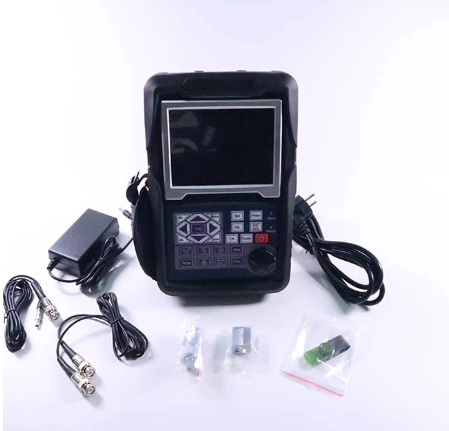

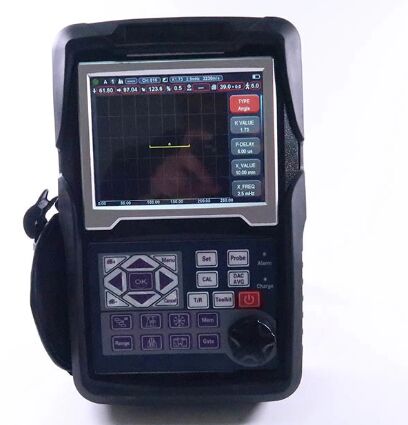

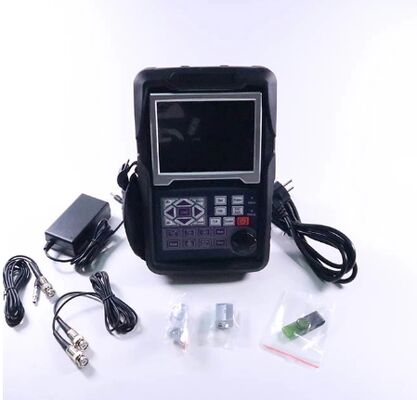

IP65 Standard 0-10000 mm Dialogfreundlicher interaktiver Ultraschallfehlerdetektor TFD806C



Spezifikationen
Reichweite: 0 - 10000 mm bei Stahlgeschwindigkeit
Materialgeschwindigkeit:100 ∼20000 m/s
Wiederholungsfrequenz der Pulse:10-2000Hz
Dynamischer Bereich: ≥ 38 dB
Linearität: Horizontale: +/- 0,2%, Vertikale: 2,0% ((Horizontale: +/- 0,2% FSW Vertikale: 0,25% FSH))
Auflösungskraft:> 40 dB (5P14)
Empfindlichkeitsrückstände:> 68 dB
Ablehnung: 0 bis 80% Vollbildschirmhöhe
500 unabhängige Einstellung, jedes Kriterium kann frei eingegeben werden, wir können in der Szene ohne Testblock arbeiten;
Großspeicher von 1000 A-Grafik
Prüfmodi: Puls-Echo, Dual-Element und Thru-Transmission
Sondenarten: Einfach gerade, Einwinkel, Daul gerade, Daul angelegt, Durch, Schleichend, Oberfläche
Gate-Monitoren: Zwei unabhängige Tore, die über den gesamten Sweepbereich gesteuert werden können
Einheiten: Zoll oder Millimeter
Leistungsbedarf: Wechselstrom-Leiter 100-240 VAC, 50-60 Hz
Anzeigeverzögerung: -20 bis 3400 μs
Probeverzögerung/Nullverschiebung: 0 bis 99,99 μs
Innerer wiederaufladbarer Li-Ionen-Akku mit 7,2 V bei 8000 mAh
15 Stunden Nennbetriebszeit je nach Bildschirmhelligkeit
4 Stunden typische Ladezeit
H×W×D(mm):250×165×55 (mm)
Gewicht:1.2 kg
Betriebstemperatur: -10 °C bis 50 °C
Lagertemperatur: -30°C bis 50°C
Impulsenergie: 70V, 100V, 200V, 300V, 400V, 500V wählbar
Berichtigung: Positive Halbwelle, negative Halbwelle, Vollwelle, HF-System
Bandbreite (Verstärkerbandbreite ): 0,2 bis 25 MHz
Gate-Monitoren: Zwei unabhängige Tore, die über den gesamten Sweepbereich gesteuert werden können
Empfindlichkeit: maximal 120 dB bei wählbarer Auflösung 0.1, 1.0, 2.0, 6,0 dB.
Anschlüsse der Wandler: BNC oder LEMO



Funktionen

Automatische Anzeige der genauen Fehlerposition ((Tiefe d,Niveau p,Entfernung s,Amplitude,sz dB,ф).
Fehlergröße: automatische Fehlergröße mittels AVG oder DAC/TCG, schnelle Meldung von Fehlerannahme oder -ablehnung.
Automatische Kalibrierung des Wandlers Nullpunkt, Winkel, Frontkanten und Materialgeschwindigkeit (V2 und zwei Löcher)
Bequem zu machen und zu verwenden DAC/TCG und AVG, um das Echo zu bewerten, kann die Kurve geändert und kompensiert werden.
Wenn man die U-Disk anschließt, bekommt das Gerät unbegrenzten Speicher.
Es gibt 15 Standards in der Einheit.
Verbindung mit einem mobilen Gerät, um Erkennungsberichte vor Ort zu erstellen und auszudrucken.
AWS D1.1.
Kurve Oberflächenkorrekturfunktion.
Funktion zur Messung der Risshöhe.
Vergrößerungsgate:Verbreitung des Gatenbereichs über die gesamte Bildschirmbreite.
Auto-Gewinnfunktion.
Umschlag: Gleichzeitige Anzeige des Live-A-Scans bei 70 Hz Aktualisierungsrate und Umschlag des A-Scans
Anzeige.
Peak Hold: Vergleichen Sie gefrorene Spitzenwellenformen mit Live-A-Scans, um die Testergebnisse leicht zu interpretieren.
Scan Freeze: Das Display Freeze speichert Wellenform und Schallwegdaten.
Alarm: Piep und LED.
Echtzeituhr.
Füllen Sie das Echo.
Ergreifen Sie das Ziel.
Echofarbe innerhalb des Tores.
