Produktbeschreibung:

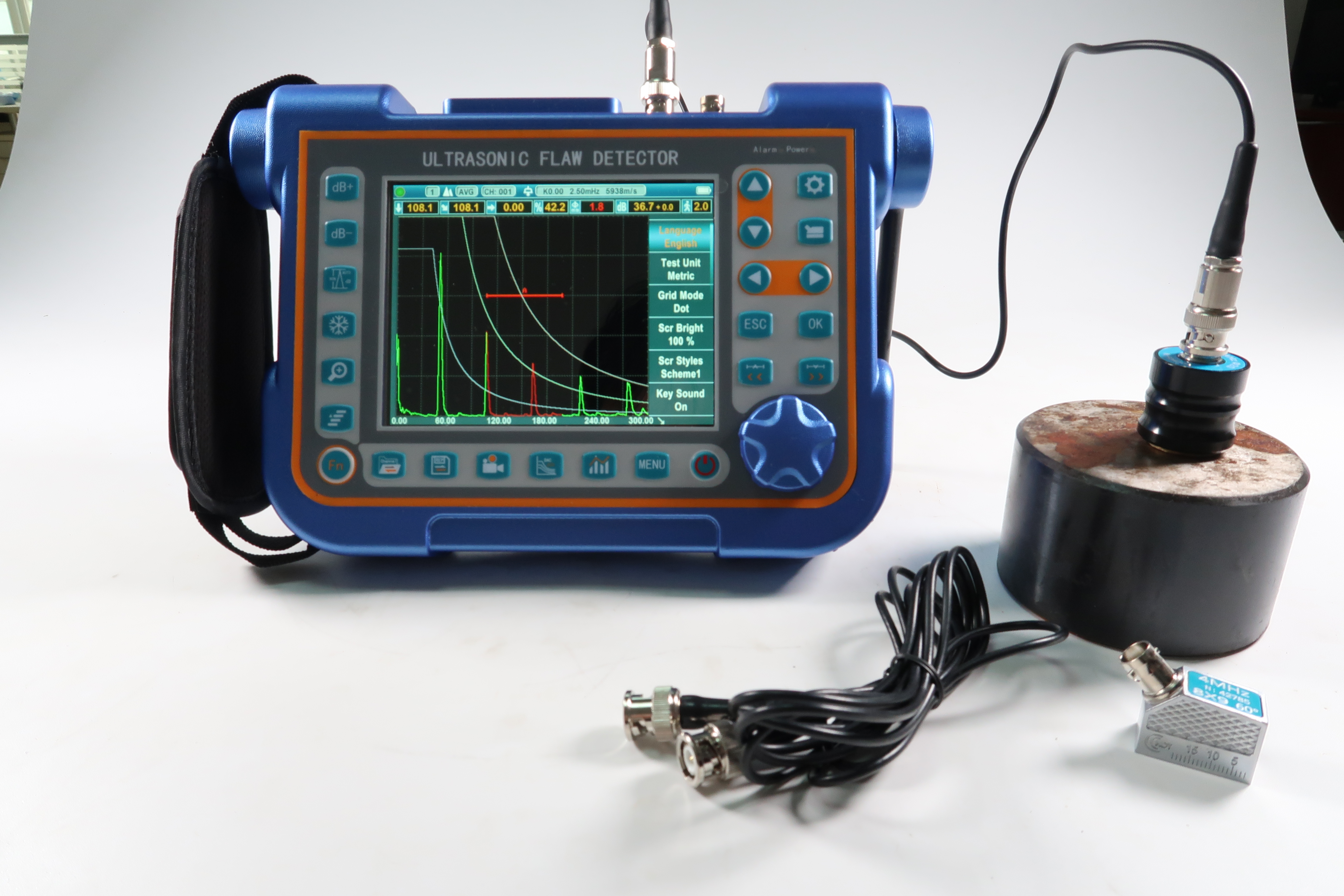

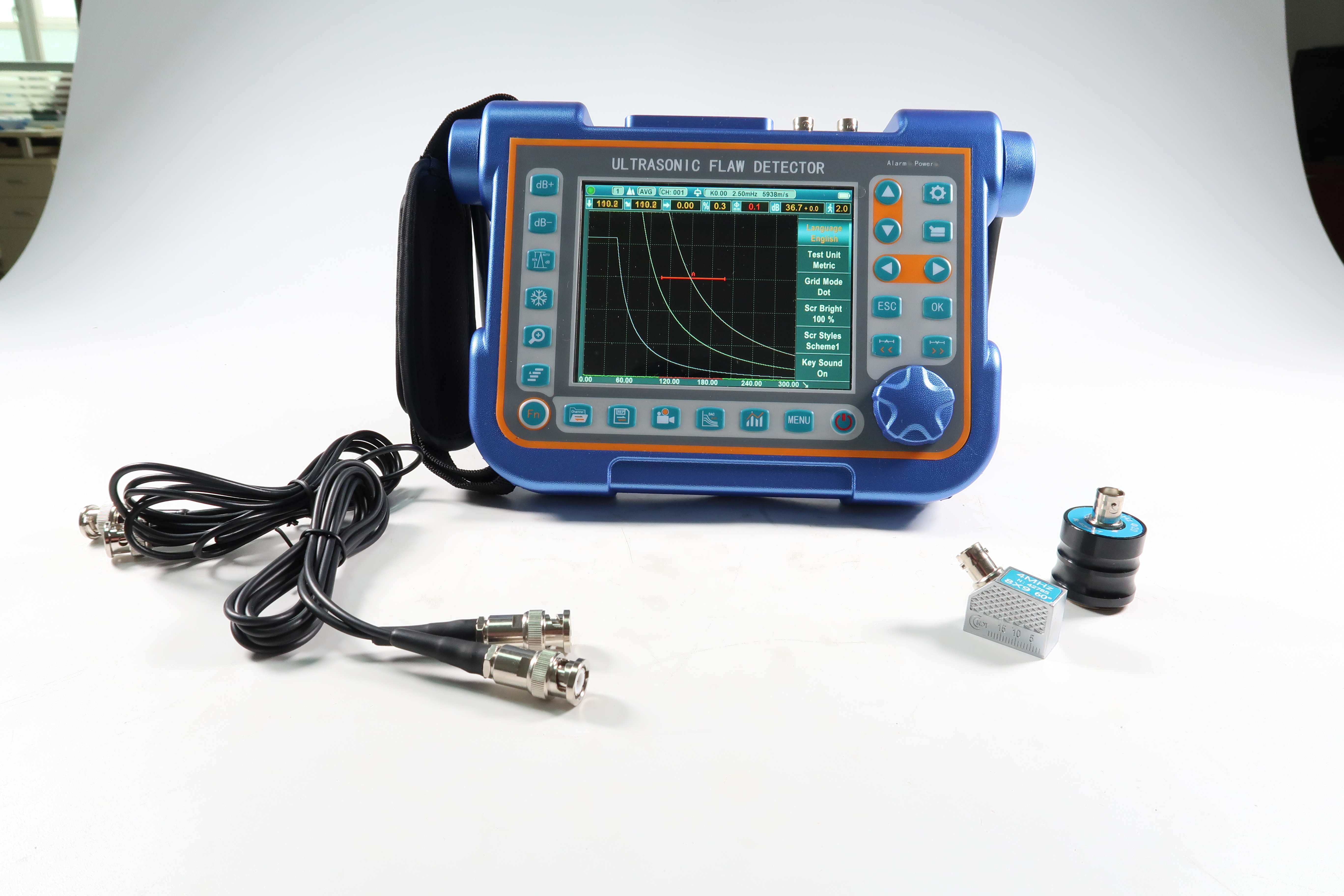

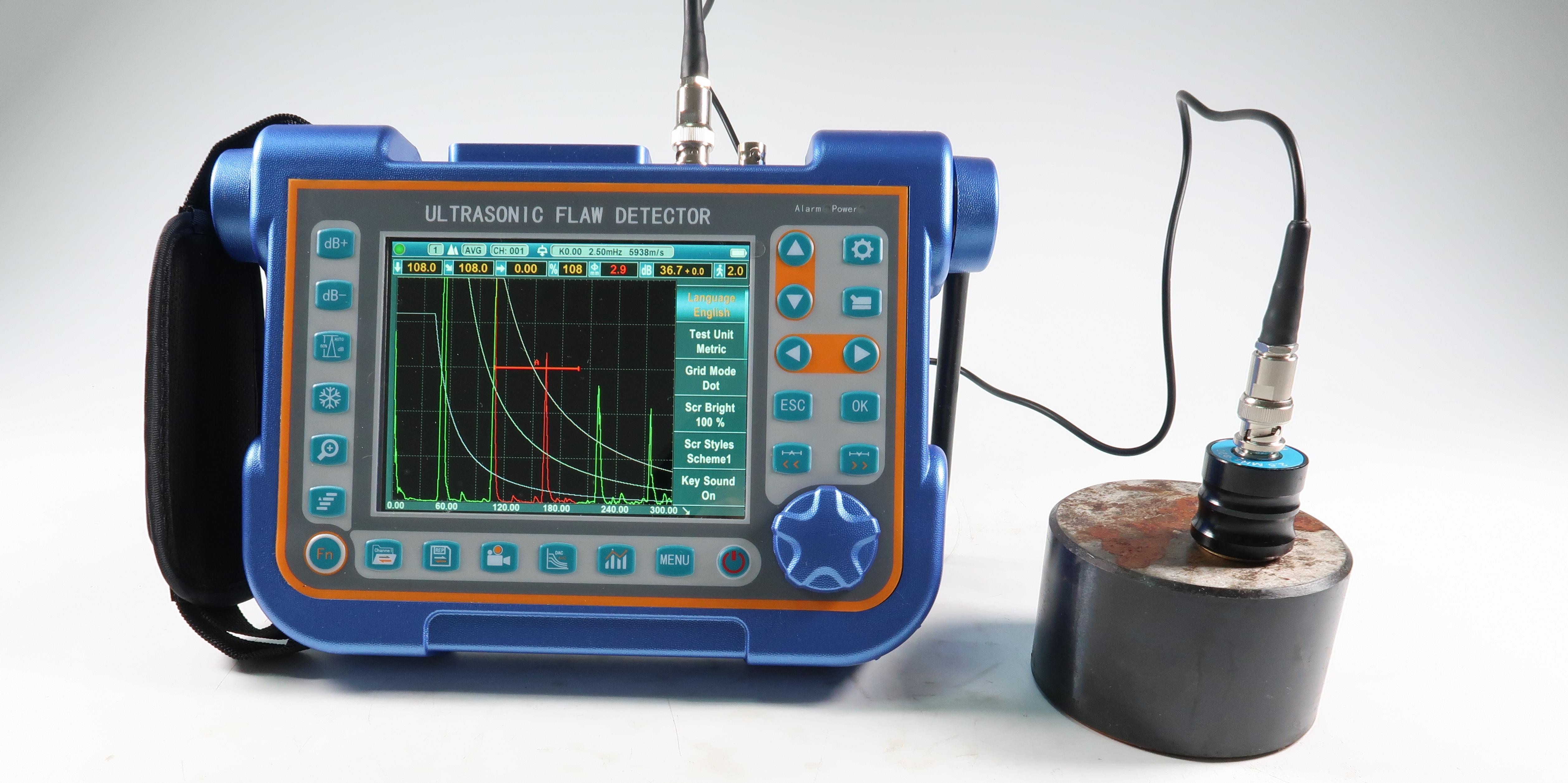

Dieses Instrument ist ein tragbares industrielles digitales Ultraschall-Fehlerprüfgerät, das verschiedene Defekte (Risse, Einschlüsse, Poren usw.) im Werkstück schnell, bequem, zerstörungsfrei und genau erkennen, lokalisieren, bewerten und diagnostizieren kann. Es kann sowohl im Labor als auch auf der Baustelle eingesetzt werden. Dieses Instrument kann in der Fertigung, der Eisen- und Stahlmetallurgie, der Metallverarbeitung, der chemischen Industrie und anderen Bereichen, die eine Fehlererkennung und Qualitätskontrolle erfordern, weit verbreitet sein. Es wird auch häufig bei der Online-Sicherheitsinspektion und Lebensdauerbewertung in den Bereichen Luft- und Raumfahrt, Eisenbahntransport, Kessel und Druckbehälter usw. eingesetzt.
Das Instrument kann weit verbreitet eingesetzt werden, um versteckte Risse, Hohlräume, Trennungen und ähnliche Diskontinuitäten in Schweißnähten, Schmiedestücken, Brammen, Achsen, Wellen, Tanks und Druckbehältern, Turbinen und Strukturkomponenten zu lokalisieren und zu dimensionieren.
Merkmale:
Die Kernhardware ist mit ARM+FPGA konzipiert, und die Software verwendet ein hochzuverlässiges Multitasking-Betriebssystem, das die Funktion, Portabilität, Haltbarkeit und Zuverlässigkeit des Instruments erheblich verbessert.
Dieses Instrument verwendet ein Master-Slave-Menü und ist mit Verknüpfungstasten und einem digitalen Drehknopf ausgestattet. Das Instrument ist leicht und tragbar und kann mit einer Hand gehalten werden.
lAnzeige
Vollständig digitale, mehrfarbige, hochauflösende (640x480 Pixel) TFT-LCD-Anzeige. Die Wellenformanzeige ist feiner und benutzerfreundlicher.
4 Benutzeroberflächenstile können je nach Umgebung ausgewählt werden.
Das LCD mit schneller 60-Hz-Aktualisierung. Kann subtile Wellenformänderungen anzeigen.
Die LCD-Helligkeit kann frei eingestellt werden.
lForm
Die Vollaluminium-Metallhülle ist robust und langlebig, und die elektromagnetische Abschirmleistung ist sehr gut.

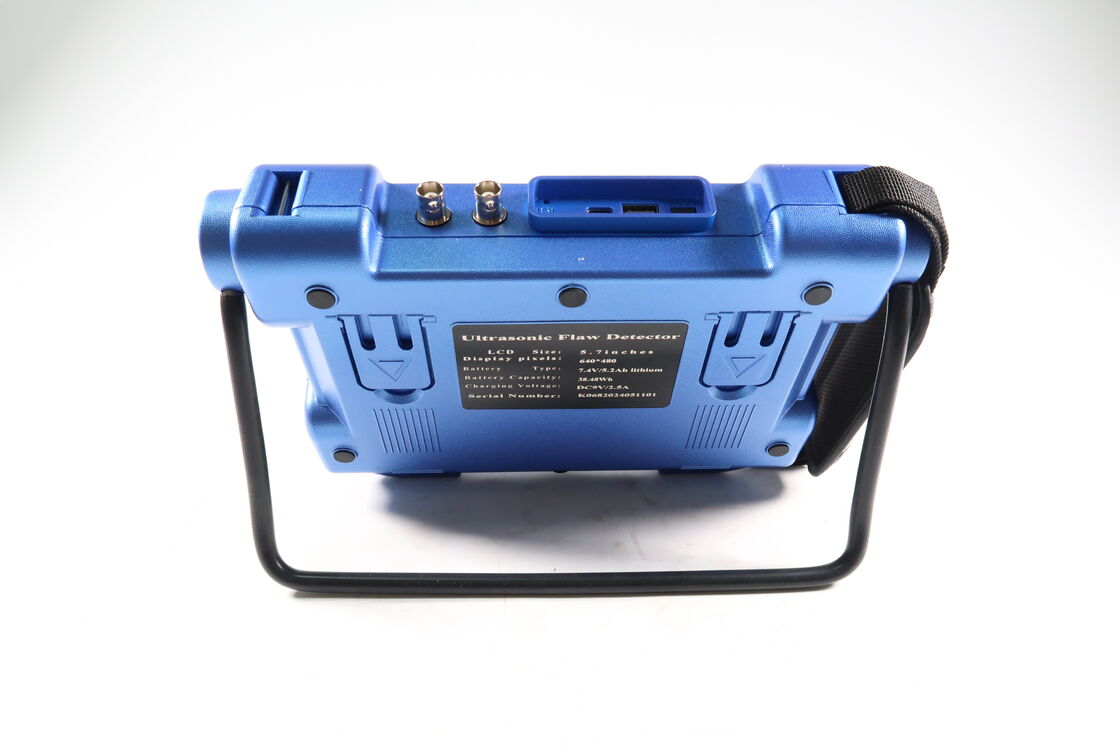

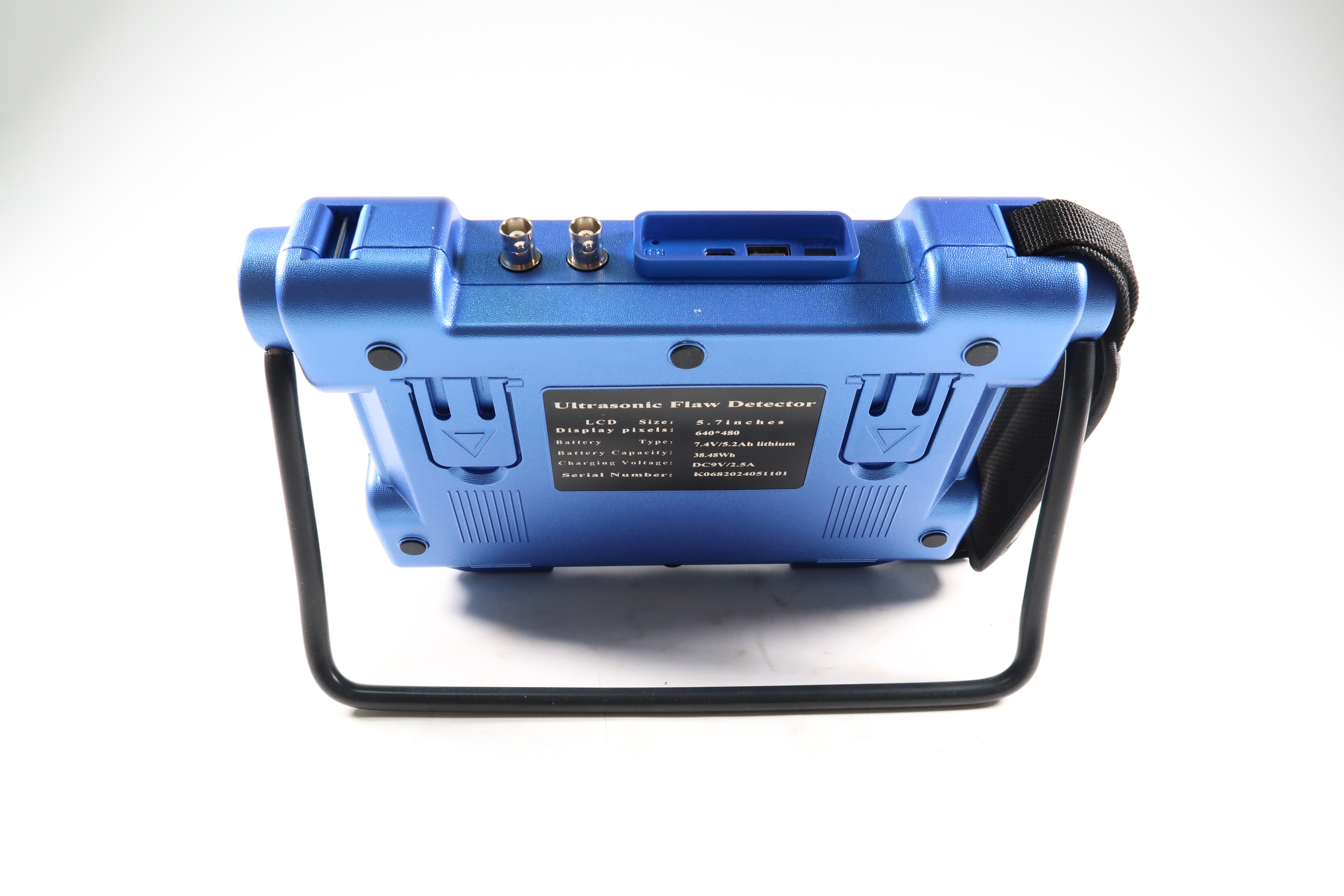

360-Grad-Drehgelenk-Ständer und Gummiummantelung sind einfach zu bedienen.
Gehärtete Glasscheibe, extrem hart, verschleißfest und kratzfest
lScreenshot und PDF-Fehlerbericht
Echtzeit-Screenshots aller Seiten und Fehlerberichte, die als BMP-Bilder auf einen USB-Stick gespeichert werden können, der als Farb- oder Graustufenbilder eingestellt werden kann.
Exportieren Sie den Fehlerbericht als PDF-Datei und speichern Sie ihn auf einem USB-Stick zur einfachen Archivierung und zum Drucken.
Alle Inhalte der PDF-Datei können nach Benutzerwunsch angepasst werden.
BMP-Bilder und PDF-Dateien können auf einem Computer oder Mobiltelefon angezeigt werden.
lBereich
Bis zu 15000 mm in Stahl; Bereich wählbar in festen Schritten oder kontinuierlich variabel. Geeignet für den Einsatz an großen Werkstücken und für hochauflösende Messungen.
lImpulsgeber
Impulsenergie wählbar zwischen 100V, 200V, 250V, 300V, 350V, 400V und 500V.
Impulsbreite einstellbar von 0,1 µs bis 0,5 µs zur Anpassung an Prüfköpfe mit unterschiedlicher Frequenz.
Impulsrepetitionsfrequenz einstellbar von 20 Hz bis 2 KHz.
Dämpfung wählbar zwischen 50Ω, 150Ω, 250Ω und 500Ω für optimale Prüfkopfleistung
Prüfkopf-Auswahl: Einkristall-Prüfkopf, Zweikristall-Prüfkopf, Spezialwinkel-Prüfkopf, Durchstrahlungsprüfkopf, Kletterprüfkopf.
lEmpfänger
Abtastung: 16-Bit-AD-Wandler mit einer Abtastgeschwindigkeit von 320 MHz
Gleichrichtung: Positive Halbwelle, Negative Halbwelle, Vollwelle und RF
Analoge Bandbreite: 0,2 MHz bis 20 MHz mit wählbaren Frequenzbereichen (automatisch vom Gerät eingestellt) zur Anpassung an den Prüfkopf für optimale Leistung.
Verstärkung: 0 dB bis 110 dB einstellbar in wählbaren Schritten von 0,1 dB, 2 dB, 6 dB.
lGates
Zwei vollständig unabhängige Gates bieten eine Reihe von Messoptionen für Signalhöhe oder -distanz mit Spitzenwertauslösung.
Der Echo-zu-Echo-Modus ermöglicht eine genaue Gate-Positionierung für extrem nahe beieinander liegende Signale.
Gate-Start: Variabel über den gesamten angezeigten Bereich
Gate-Breite: Variabel von Gate-Start bis zum Ende des angezeigten Bereichs
Gate-Höhe: Variabel von 0 bis 99 % der vollen Bildschirmhöhe
Alarme: Schwellenwert positiv/negativ mit LED-Blitz.
lSpeicher
Das Gerät verfügt über einen integrierten Speicher mit großer Kapazität, und Daten und Dateien gehen bei Stromausfall des Geräts nicht verloren.
Speicher für 500 Kanal-Dateien zur Speicherung von Kalibrierungs-Setups und Prüfkopfparametern.
Speicher für 1000 Wellenbericht-Dateien zur Speicherung von A-Scan-Wellen und Einstellungen.
Alle Dateien können gespeichert, abgerufen und gelöscht werden.
Die Kanaleinstellungen und Berichtsdateien können über einen USB-Stick exportiert werden, und die Informationen können auch über USB-Speicher unbegrenzt gespeichert werden.
lVideorekorder
Der Videorekorder ist in vielen Situationen nützlich und sehr praktisch für diejenigen, die die Prüfvorgänge später analysieren möchten.
Das Gerät kann den Prüfvorgang aufzeichnen und als Videodatei speichern, die über das Gerät oder spezielle Software wiedergegeben werden kann. Es unterstützt bis zu 10 Videodateien, und jede Videodatei kann bis zu 5 Minuten lang sein.
Wenn Sie die Videodatei auf dem USB-Stick speichern, sind die Anzahl und Dauer der Videodatei nicht begrenzt.
Die Aufzeichnung und Wiedergabe des Prüfvorgangs bietet große Bequemlichkeit für zukünftige Studien und Analysen der Fehlererkennung.
Die Videowiedergabe unterstützt Pause-, Vorlauf-, Rücklauf- und Stoppfunktionen.
Technische Parameter:
- Messbereich: 0 bis 15000 mm, bei Stahlgeschwindigkeit
- Impulsrepetitionsfrequenz: 20 Hz bis 2000 Hz
- Materialgeschwindigkeit: 1000 bis 20000 m/s
- Impulsrepetitionsfrequenz: 20 Hz bis 2000 Hz
- Dynamikbereich: mehr als 40 dB
- Systemlinearität: Horizontal: +/-0,2 % FSW,
Vertikal: 0,25 % FSH, Verstärkergenauigkeit +/-1 dB.
- Auflösungsvermögen: mehr als 40 dB
- Empfindlichkeitsreserve: mehr als 50 dB (tiefe 200 mm Ø2 flachbodiges Loch)
- Unterdrückung (Unterdrückung): 0 bis 80 % der vollen Bildschirmhöhe
- Rauschen: weniger als 10 %
- Gate-Monitore: Zwei unabhängige Gates, steuerbar über den gesamten Sweep-Bereich
- Verstärkung: 110 dB max. in wählbaren Auflösungen 0,1, 1,0, 2,0, 6,0 dB.
- Bandbreite (Verstärker-Bandpass): 0,2 bis 20 MHz
- Impulsverschiebung: mehr als 32 dB
- Anzeigeverzögerung: -20 bis 3400 µs
- Prüfkopfverzögerung/Nullpunktverschiebung: 0 bis 99,99 µs
- Testmodi: Impuls-Echo, Doppelelement und Durchstrahlungsprüfung
- Impulsgeber: Einstellbarer Wellen-Impulsgeber
- Impulsenergie: 100V, 200V, 250V, 300V, 500V wählbar
- Gleichrichtung: Positive Halbwelle, negative Halbwelle, Vollwelle, RF
- Einheiten: Zoll oder Millimeter
- Prüfsteckverbinder: BNC oder LEMO
- Stromversorgung: Netz 100-240 VAC, 50-60 Hz
- Betriebstemperatur: -10℃ bis 50℃, Lagertemperatur: -30℃ bis 50℃
Anwendungen:
Dieses Ultraschall-Fehlerprüfgerät ist in industriellen Umgebungen wie Produktionsanlagen, Baustellen und Wartungsbetrieben weit verbreitet, wo die Integrität von Materialien und Komponenten entscheidend ist. Es ist besonders wirksam beim Testen von Metallen, Verbundwerkstoffen und Schweißnähten auf innere Risse, Hohlräume, Einschlüsse und andere Arten von Fehlern, die die strukturelle Sicherheit beeinträchtigen könnten. Die Integration eines Encoder-Systems ermöglicht präzise Messungen und Positionierungen während der Inspektionen, was die Wiederholbarkeit und Zuverlässigkeit der Ergebnisse verbessert.
Das Modell TFD807C ist ideal für Anlässe, die eine strenge Qualitätskontrolle und Sicherheitsgewährleistung erfordern, einschließlich der Luft- und Raumfahrt, der Automobilindustrie, von Öl- und Gaspipelines und der Energieerzeugungsindustrie. Es eignet sich auch für routinemäßige Wartungsinspektionen, um frühe Anzeichen von Materialdegradation zu erkennen, bevor sie zu einem Ausfall führen. Ob in Produktionslinien oder bei Feldinspektionen eingesetzt, das TMTeck Ultraschall-Fehlerprüfgerät gewährleistet eine gründliche und genaue Fehlererkennung und unterstützt so die vorbeugende Wartung und reduziert das Risiko kostspieliger Ausfallzeiten.
Zusammenfassend lässt sich sagen, dass der TMTeck TFD807C Ultraschall-Fehlerprüfgerät fortschrittliche Funktionen wie dynamische Tiefenfokussierung, einstellbare Pulsbreite und eine umfangreiche Speicherkapazität kombiniert, um eine präzise Fehlererkennung in verschiedenen Anwendungsszenarien zu ermöglichen. Seine Vielseitigkeit und Zuverlässigkeit machen ihn zu einem unverzichtbaren Werkzeug für Fachleute, die hohe Standards an Sicherheit und Qualität bei ihren Inspektionsprozessen aufrechterhalten wollen.
Support und Dienstleistungen:
Unser Ultraschall-Fehlerprüfgerät ist darauf ausgelegt, präzise und zuverlässige zerstörungsfreie Prüfungen für eine Vielzahl von Materialien und Anwendungen durchzuführen. Um eine optimale Leistung und Langlebigkeit des Geräts zu gewährleisten, bieten wir umfassenden technischen Support und Dienstleistungen an.
Der technische Support umfasst Unterstützung bei der Geräteinrichtung, Kalibrierung, Software-Updates und Fehlerbehebung. Unser Expertenteam steht Ihnen zur Verfügung, um Sie bei der Bedienung des Fehlerprüfgeräts zu unterstützen und die Genauigkeit und Effizienz bei der Erkennung von Fehlern wie Rissen, Hohlräumen und Einschlüssen in Metallen und Verbundwerkstoffen zu maximieren.
Wir bieten regelmäßige Firmware-Updates an, um die Funktionalität zu verbessern und die neuesten Fortschritte in der Ultraschallprüftechnologie zu integrieren. Darüber hinaus stehen Kalibrierungsdienste zur Verfügung, um die Genauigkeit Ihres Geräts gemäß den Industriestandards zu gewährleisten.
Für Wartung und Reparatur sind unsere Servicezentren für alle Aspekte der Geräte-Wartung ausgestattet, von routinemäßigen Inspektionen bis hin zu komplexen Reparaturen. Wir empfehlen regelmäßige Wartungsprüfungen, um sicherzustellen, dass das Prüfgerät in optimalem Zustand bleibt.
Schulungsprogramme und detaillierte Benutzerhandbücher werden bereitgestellt, um den Benutzern zu helfen, die Funktionen und Fähigkeiten des Ultraschall-Fehlerprüfgeräts zu verstehen. Diese Ressourcen sind darauf ausgelegt, die Kompetenz der Benutzer zu verbessern und eine sichere und effektive Nutzung der Ausrüstung zu fördern.
Unser Engagement ist es, Sie während des gesamten Lebenszyklus Ihres Ultraschall-Fehlerprüfgeräts zu unterstützen und sicherzustellen, dass Sie das höchste Maß an Service und technischem Fachwissen für Ihre zerstörungsfreien Prüfanforderungen erhalten.
