Leichtaluminiumrahmen mit anpassbarer Länge TE-04 Encoder

TE-04TMTECK UNIVERSAL ENCODER kompatibel mitHSMT-Compact Scanner

Der HSMT-Compact ist ein manueller, einachsig codierter Scanner. Er ist insbesondere leicht und klein und zudem vielseitig einsetzbar. Er kann (mit bis zu 4 Sonden) auf Platten und für Umfangsscans an Rohren mit einem Außendurchmesser von bis zu 4,5 Zoll verwendet werden.

Übersicht

Der HSMT-Compact ist ein leichter, kleiner und vielseitiger manueller, einachsig codierter Scanner. Er kann - mit bis zu vier Sonden - auf Platten und für Umfangsscans an Rohren mit einem Außendurchmesser von bis zu 4 Zoll (4,5 Zoll Außendurchmesser) verwendet werden. Die Scannerlänge kann verändert werden und der Rahmen kann sich über die Räder hinaus erstrecken, was eine Konfiguration ermöglicht, die sich gut für schwer zugängliche Stellen wie Schweißnähte von Rohren an Komponenten eignet.

Der HSMT-Compact vervollständigt die HSMT-Familie. Während der HSMT-Flex und der HSMT-X03 für die Inspektion von Konstruktionsschweißnähten konzipiert sind, ist der HSMT-Compact für die Inspektion von Wartungsschweißnähten konzipiert.

HSMT-Compact Kit beinhaltet:

• Scannerrahmen mit Griffen
• Zusätzliche Rahmenstangen: 400 mm (16 Zoll) und 600 mm (24 Zoll)
• Vier magnetische, kunststoffbeschichtete Räder

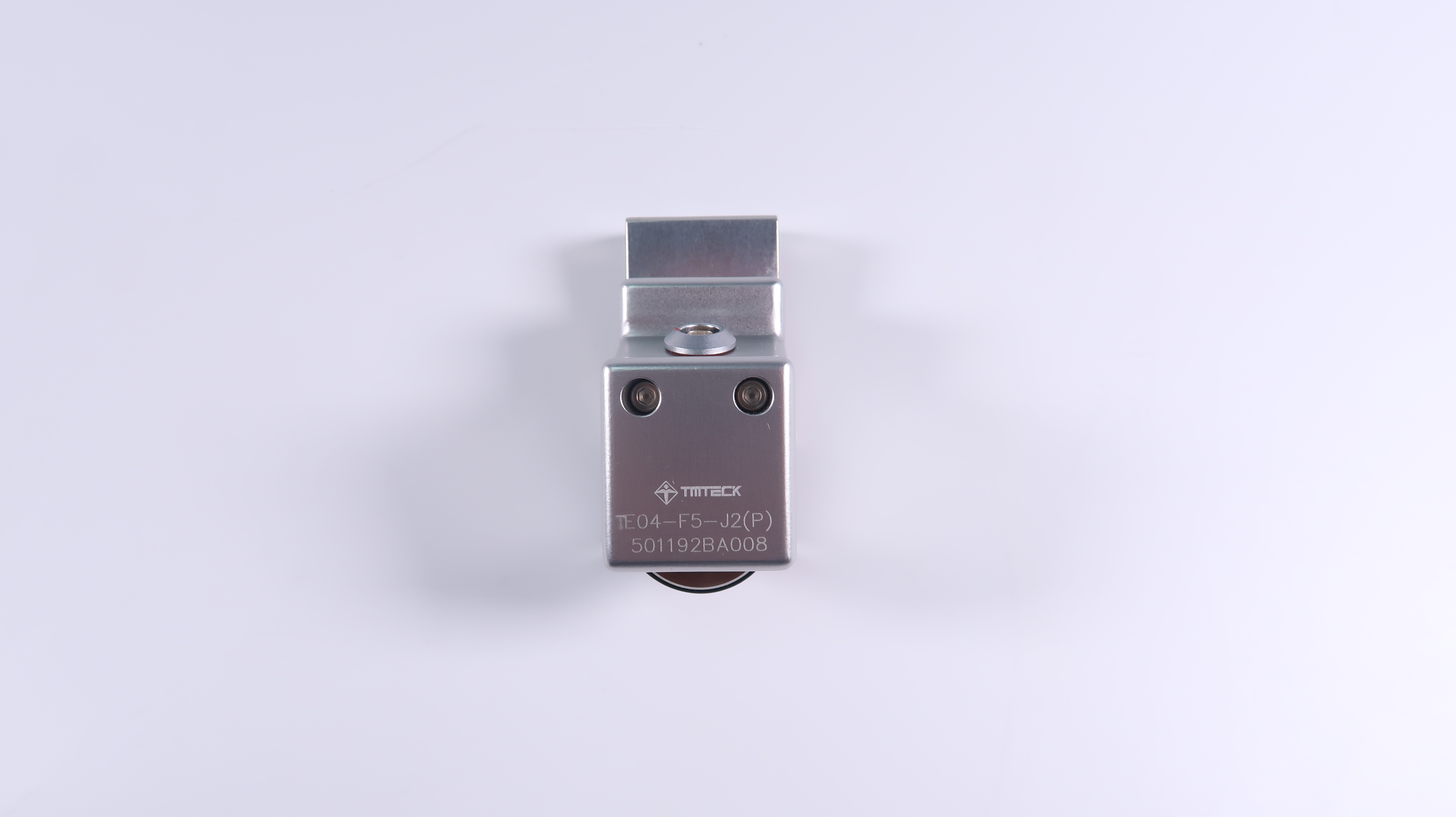

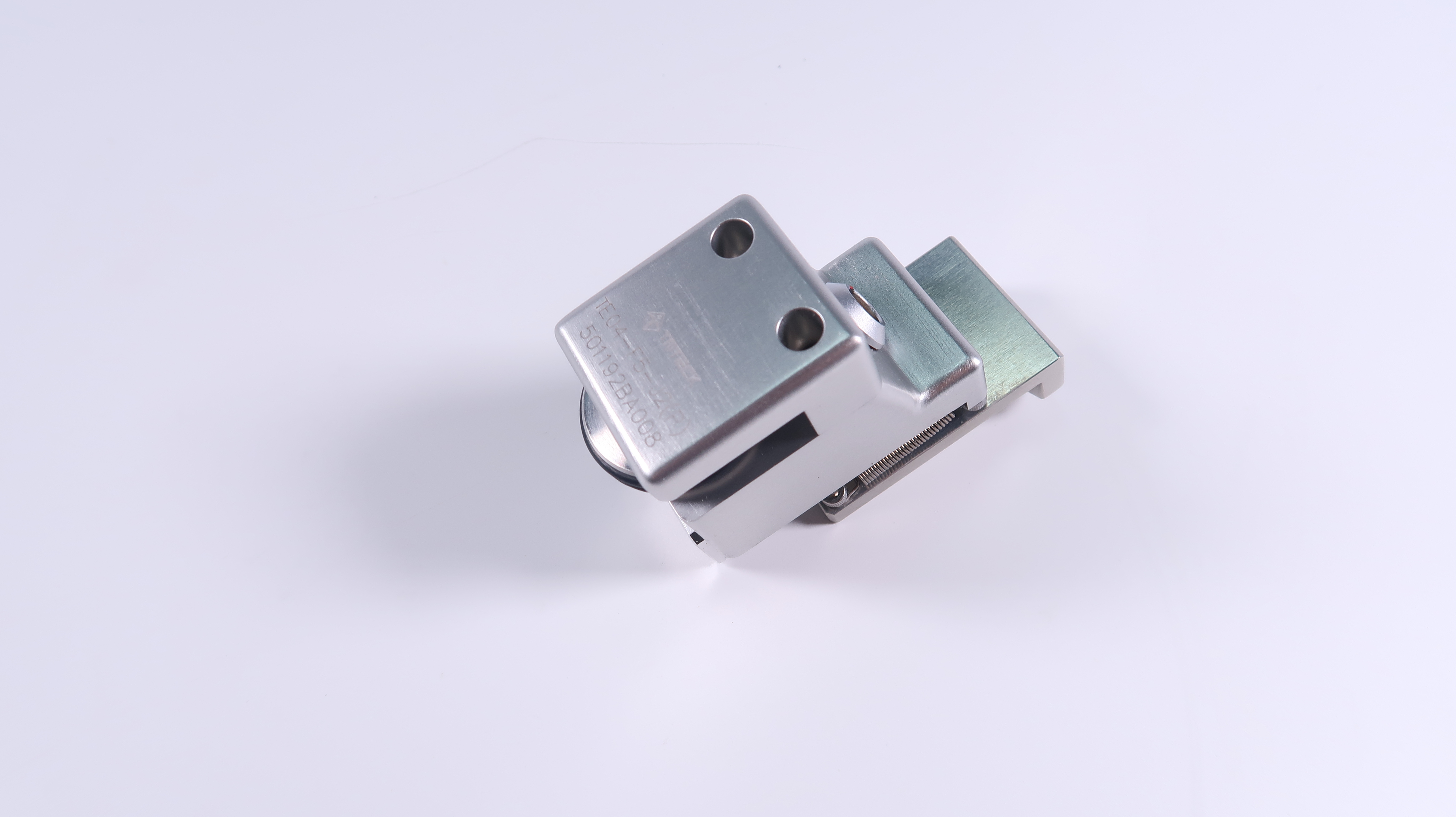

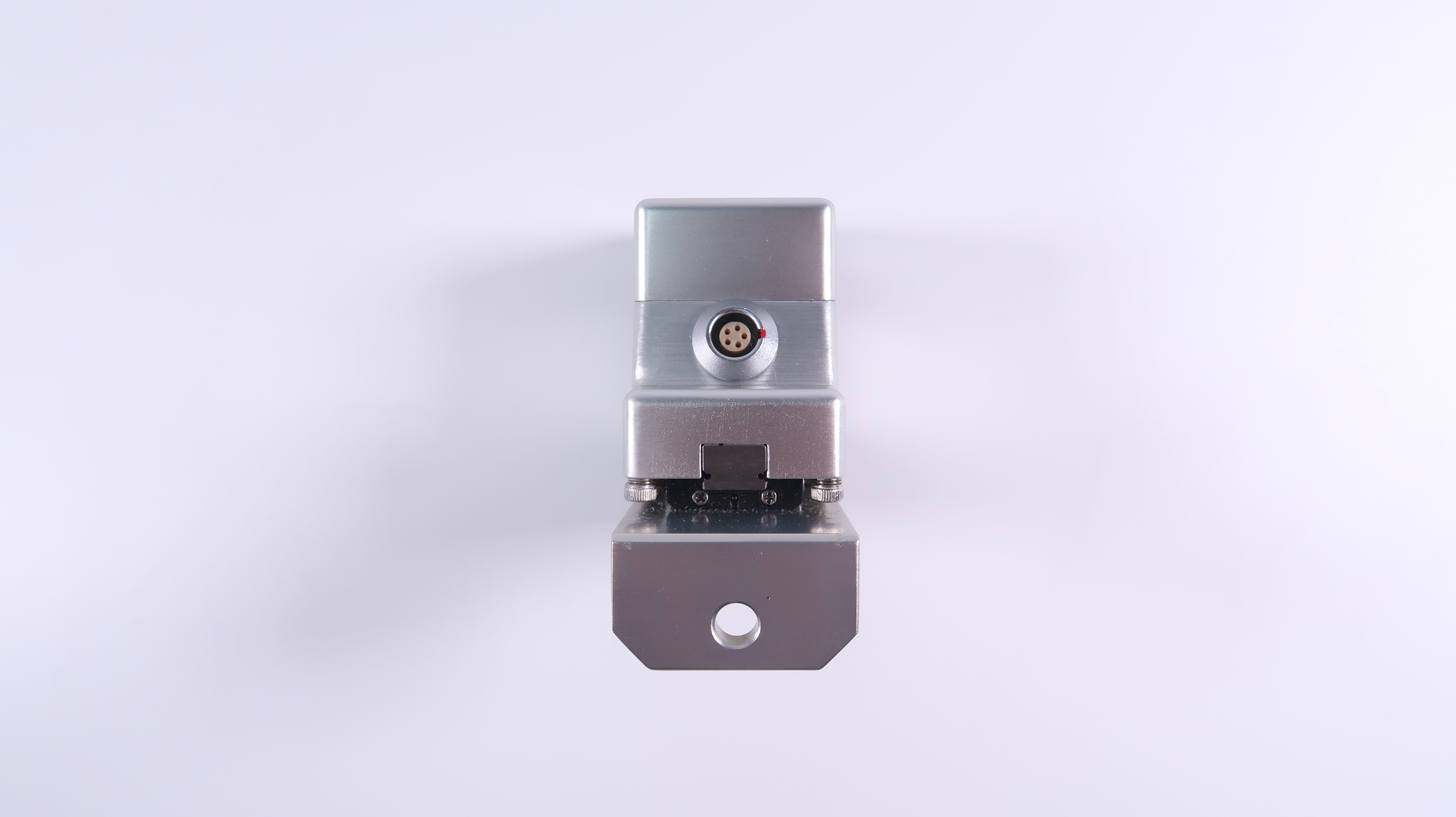

• Wasserdichter, federbelasteter Radgeber

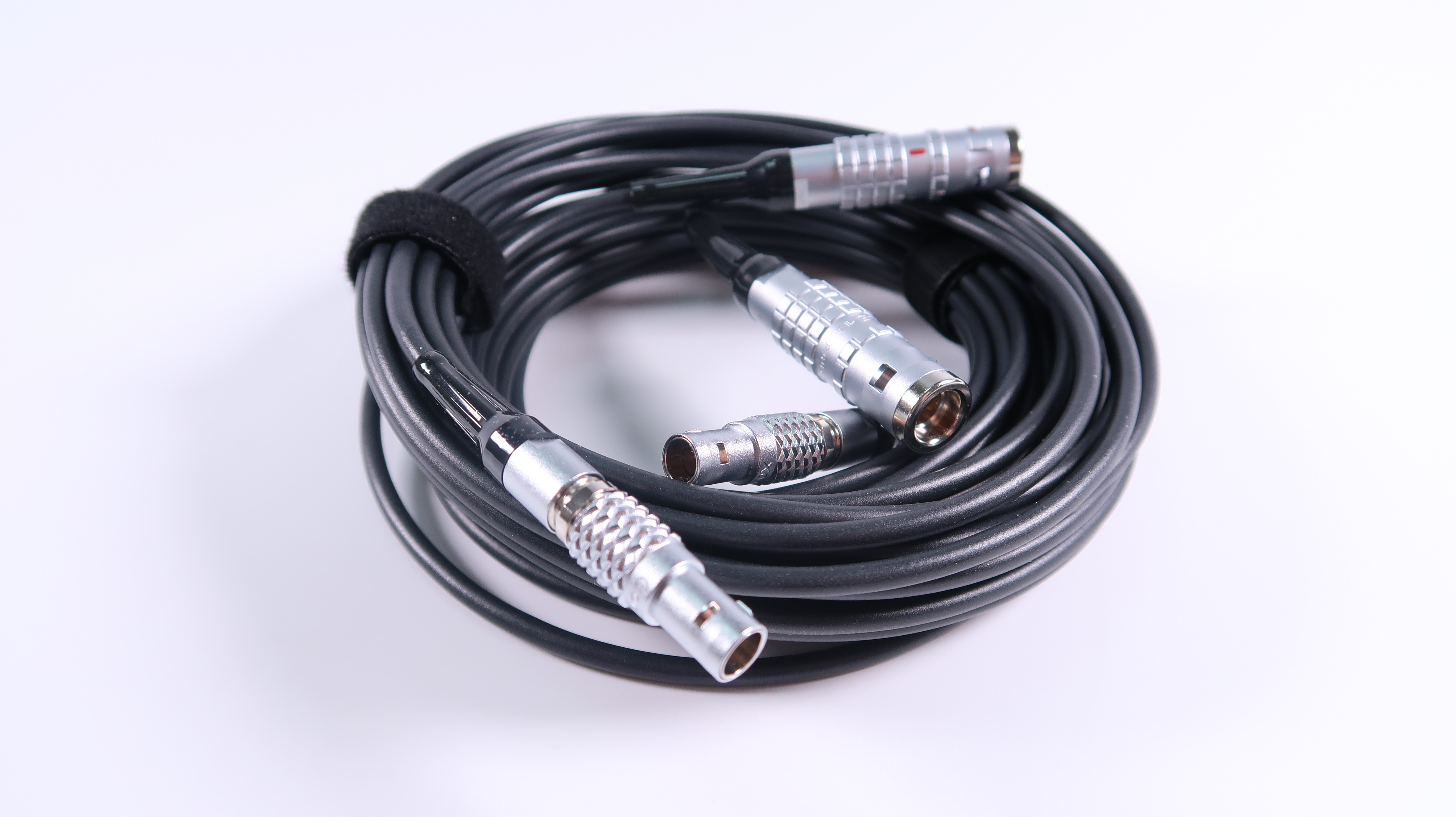

• TE-04-kompatibler Encoder mit 5 m Kabel
• Vier 90° Sondenhalterhalterungen
• Vier federbelastete Arme (SLA)
• Vier TOFD/PE-Joche (31,75 mm)
• Zwei Phased-Array-Joche (40 mm)
• Bewässerungsschläuche und Zubehör
• Zwei metrische/US-Zoll-Lineale

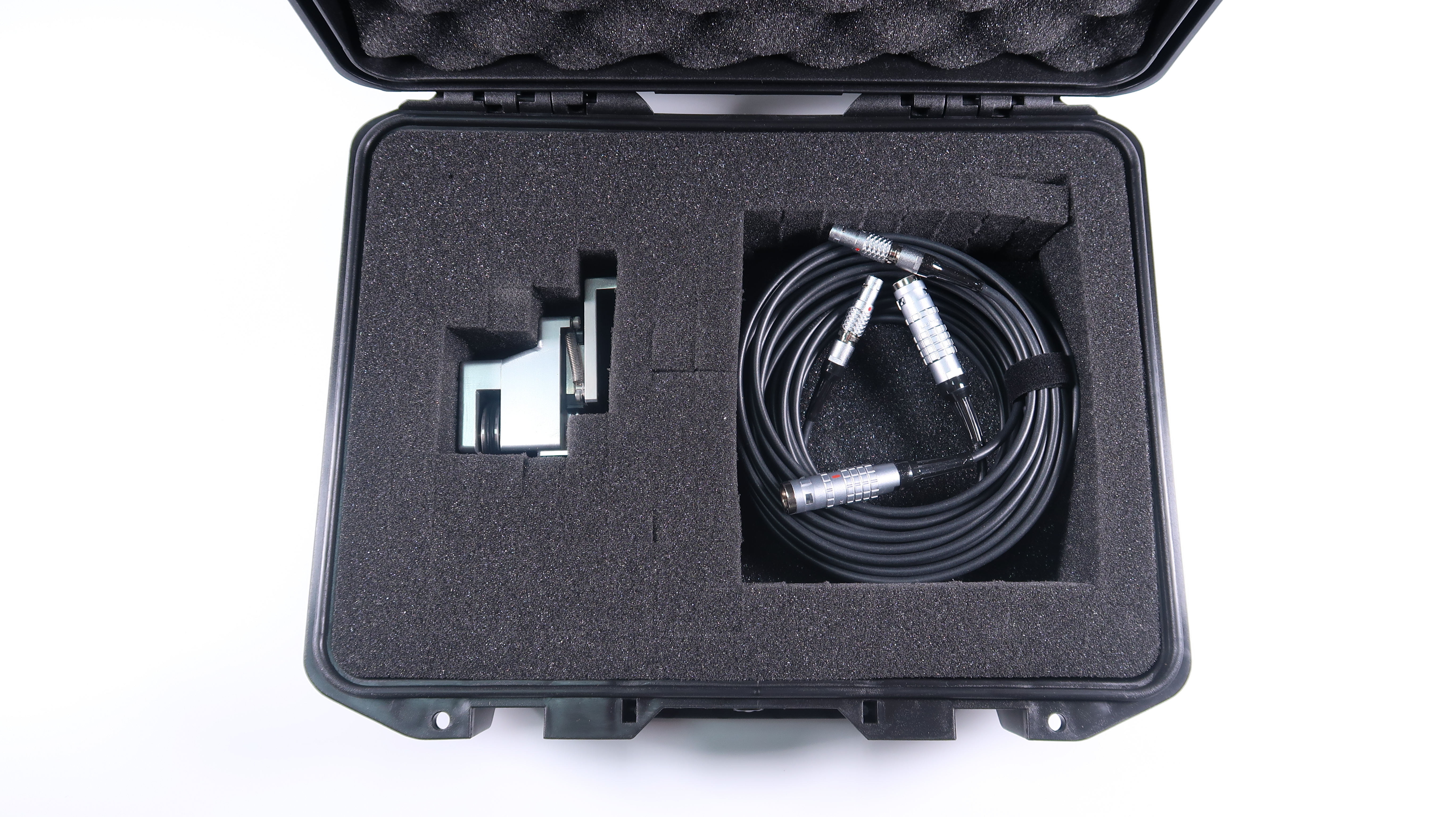

• Hartschalenkoffer

Eine typische Konfiguration umfasst zwei Phased-Array-Sonden und ein Paar TOFD-Sonden, um dem ASME-Code zu entsprechen.

Weitere Konfigurationen umfassen:

• 1 Paar TOFD-Sonden
• 2 Paare TOFD-Sonden
• 2 PA-Sonden

Merkmale

• Umfangsscans an Rohren mit einem Außendurchmesser von 4 Zoll (4,5 Zoll Außendurchmesser) oder größer
• Magneträder halten das Gerät an einer ferromagnetischen Inspektionsfläche fest.
• Leichter Aluminiumrahmen mit anpassbarer Länge
• Rahmenkonstruktion ermöglicht die Positionierung der Sonden außerhalb der Räder.
• Unterstützt bis zu 4 Sonden auf Rohren oder ebenen Oberflächen
• Vollständig einstellbare Sondenpositionierung
• Unabhängig federbelastete Sondenhalter
• Wasserdichter, federbelasteter Encoder
• Abnehmbare Griffe
• Öse zur Befestigung von Kabeln oder Lanyards
• In den Scannerrahmen integrierter Wasserverteiler
• Metrische/US-Zoll-Lineale am Scanner zur einfachen Messung des Sondenabstands
