Fehlerdetektor für Kabel TMWR-300

Wire Rope Fehlerdetektor TMRW-300

Einer., Produkt Einführung

◆ kann die Online-Prüfung von Drahtseilen und Drahtbrüchen, Verschleiß, Korrosion, Verformungen, losen Strängen, Sprungdraht, Material und anderen Funktionsfehlern Änderungen bewirken.

◆Die Testergebnisse des Berichts können unterschiedliche Industriestandard auch die Form der gebrochenen Drähte und die Anzahl der gebrochenen Drähte Fehlerfläche und Gesamtbasisfläche des Stahlverhältnisses der Anzeige.

◆ Verwendung einer Computer-USB-Schnittstelle für die direkte Probenahme mit Online-Akustooptischem Alarm und Echtzeit-Ergebnisfunktion.

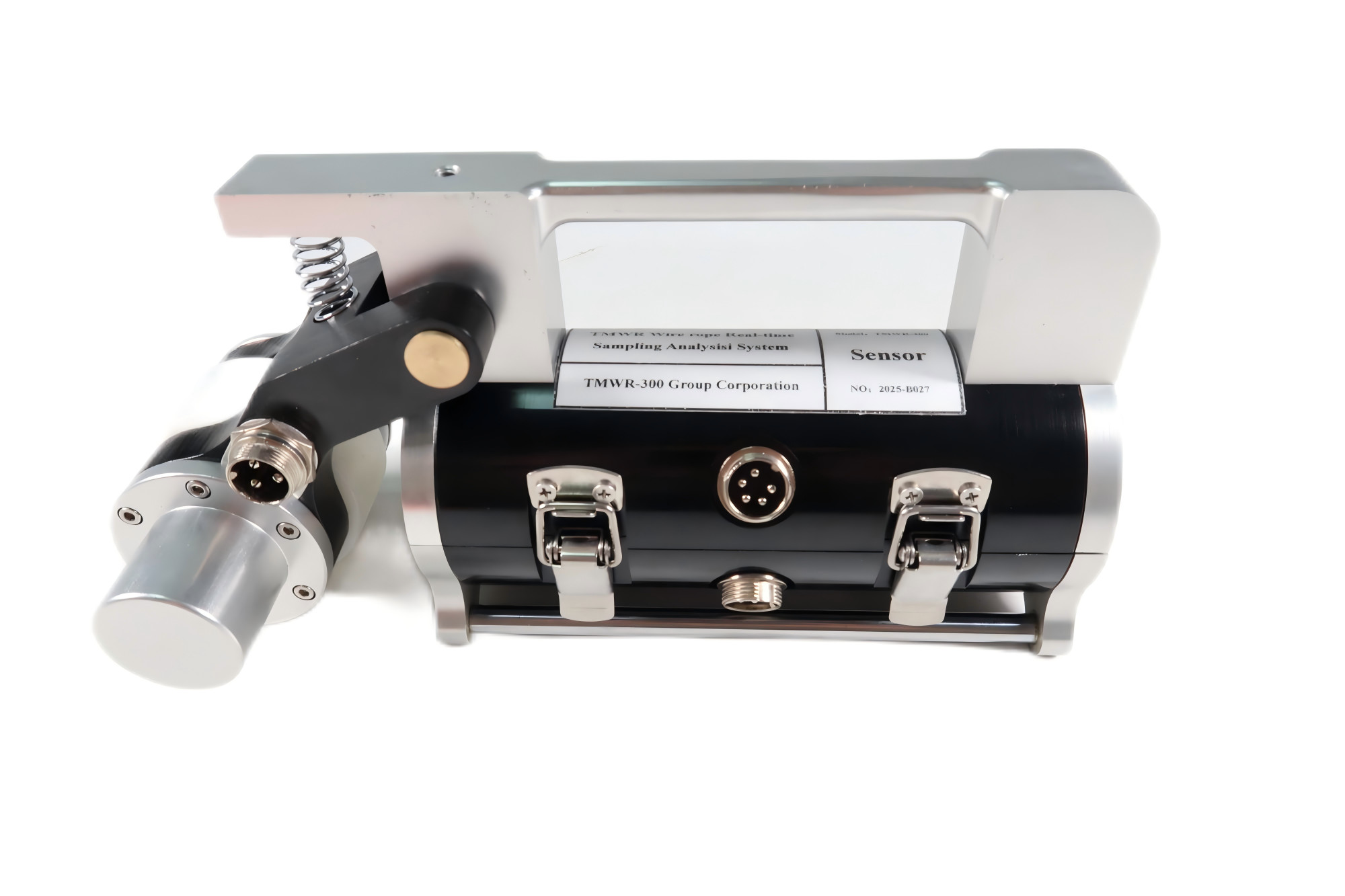

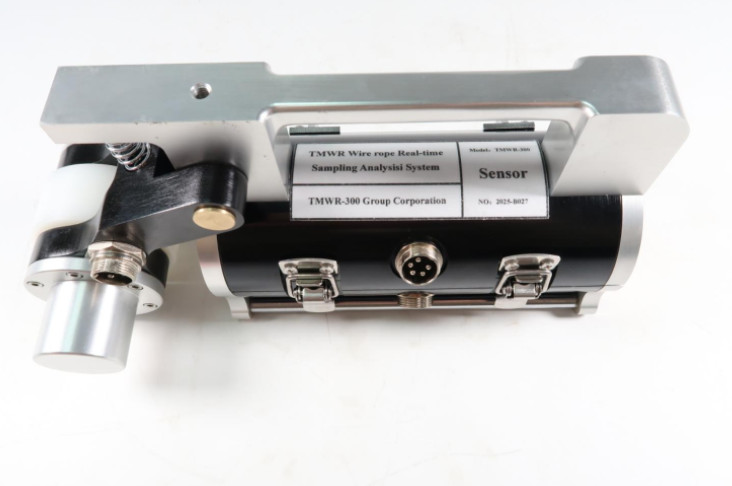

◆ Umkreisstruktur des Sensors, Umkreisumgebung, axiale Magnetisierung, sofortige Magnetisierung des Drahtseils bis zur Sättigung.

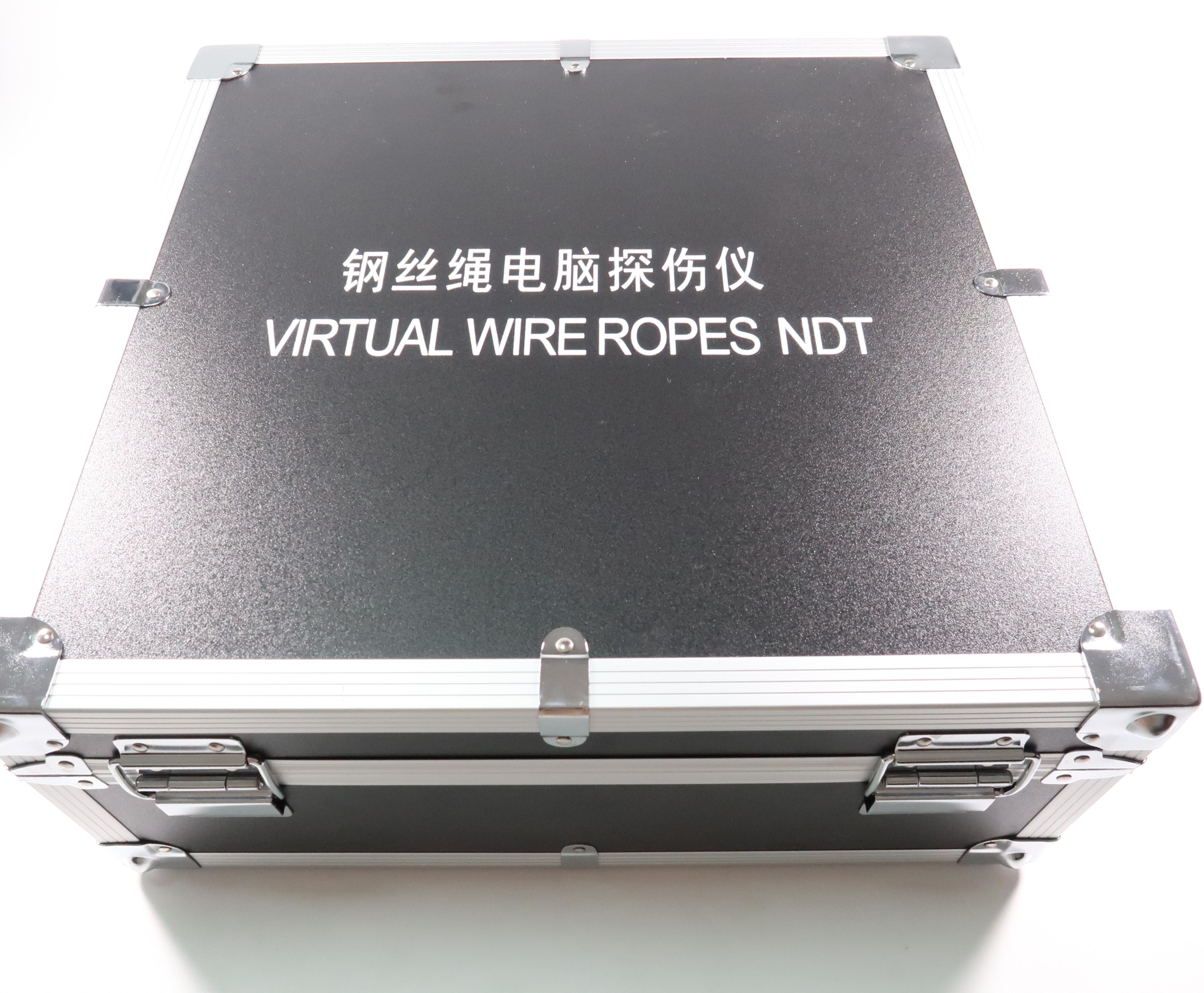

◆ Chuai mit einem Aluminiumgehäuse aus Legierung, wasserdicht, staubdicht, stoßdicht und feuchtigkeitsdicht.

◆ eine stabile Arbeit, zuverlässige Leistung, hohe Präzision, starke Störungssicherung, Datengenauigkeit.

◆ Die Software passt sich dem Betriebssystem Windows98 / 2000 / XP / Vista/windows7computer an.

◆ Gemäß den Bestimmungen des staatlichen Mess- und Produktionssicherheitsgesetzes wird jedes Gerät von den nationalen Messinstitutennach der amerikanischen Norm ASTM1571 als Drittprüfung, den Prüfbericht ausstellen, eine juristische Qualifikation erwerben.

◆Es wird häufig in Bergbau, Seilbahn, Hebeausrüstung, Aufzug, Hafenmaschinen, Seilbrücke usw. verwendet.

Zweitens: Kerntechnologie und rechtliche Qualifikation

1 virtuelle Instrumente: Drahtseil unendliche Unsicherheit.direkt am Computer entnommen und verarbeitet, so dass nicht zu verpassen, nicht falsch, wie Filme zu sehen, vollständige Scan des Stahldrahtseils, das Ergebnis ist genau, wiederholbar.

2 drei Instrumente: nach den Vorschriften für Kabel in verschiedenen Sektoren der Verschrottung der nationalen Normen, der Produktanwendung von qualitativen, quantitativen,elektromagnetische Positionierung, Online-Unzerstörungstests von Drahtseilen, zerbrochenen Drähten, inneren und äußeren Korrosion, Abrieb, Veränderungen des Metallquerschnitts, losen Strängen, Sprungdraht, Verformung,Materialanomalien wie Mängel.

3 Rechtsinstrumente: Gemäß den Vorschriften des Staates für Messungen und dem staatlichen Gesetz über die Sicherheit der Produktion, jedes Instrument durch die nationalen Metrologieinstitute,gemäß der amerikanischen Norm ASTM1571-2006 der USA und GB/T21387-2008, den Prüfbericht ausstellen, eine juristische Qualifikation erwerben.

Drei. technische Indikatoren

◆Die gesamte Reihe der Prüfungen des Durchmesserbereichs der Drahtseile: Durchmesser 1,5 - 300 mm (es ist notwendig, den Sensor für verschiedene Serienspezifikationen zu konfigurieren).

◆ Relative Geschwindigkeit des Sensors und des Drahtseils: 0 - 6 m/s am besten: 0,3 - 1,5 m/s.

◆Die Leitungshülle und das Spaltsensorseil sind am besten: 2 - 6 mm, so daß die Lücke: 0 - 15 mm beträgt.

Gebrochenes Draht Fehler (LF) Erkennungsfähigkeit

◆ Qualitativ: Einfachkonzentration gebrochener Drähte mit einer Genauigkeit von 99%.

◆Quantitativ: Eine einzelne Konzentration von zerbrochenen Drähten erlaubt einem Rooter ein gleichwertiges Fehleinschätzung der Wurzel.

◆Eine einzelne Konzentration von zerbrochenen Drähten beträgt nicht mehr als das 100-fache der Genauigkeit der Fehlererkennung, die größer oder gleich 92% ist.

Quantitativ Veränderungsrate von Metallquerschnittsfläche (LMA)

◆Die Empfindlichkeit des Fehlers der Wiederholbarkeit der Erkennung: ± 0,055%.

◆Zulässiger Fehler bei der Angabe der Detektionsgenauigkeit: ± 0,2%.

◆Fähigkeit zur Positionserkennung (L): Prozentsatzfehler bei der Erfassung der Länge: + 0,2%.

◆Stromversorgung: mit 5V-Batterie.

◆Sensorgewicht: gemeinsame Spezifikationen < 10 kg.

◆Umgebungstemperatur: -10 °C ~40 °C, relative Luftfeuchtigkeit: Luftdruck: 86 ~ 106 Kpa ≤ 85%.

Vier. die Systemkonfiguration und Typ

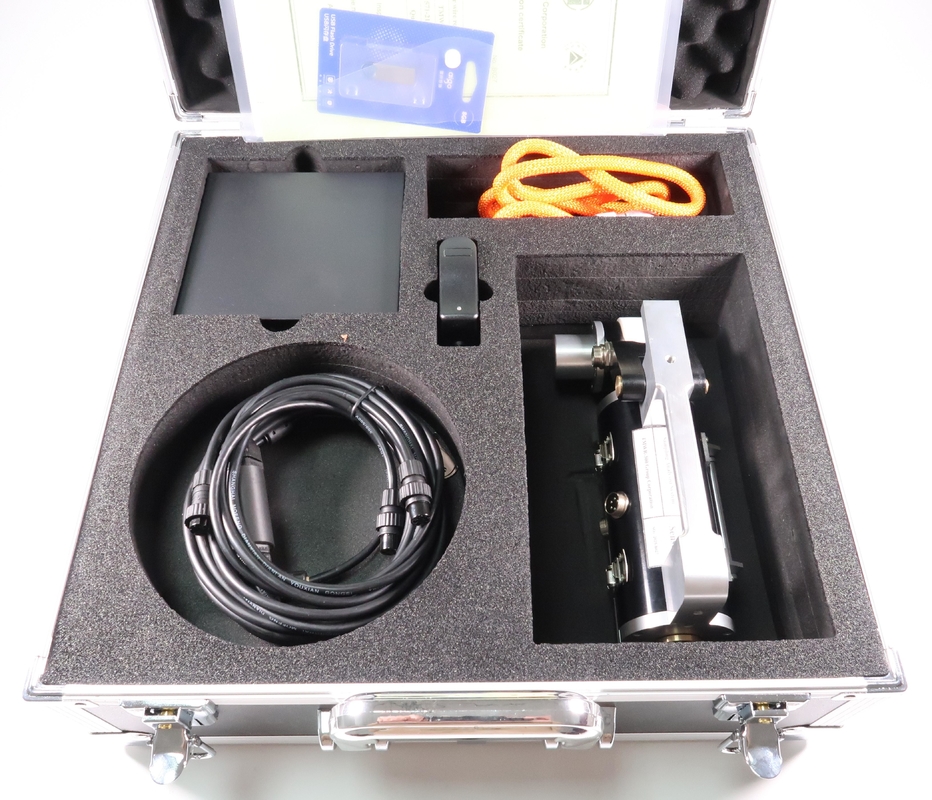

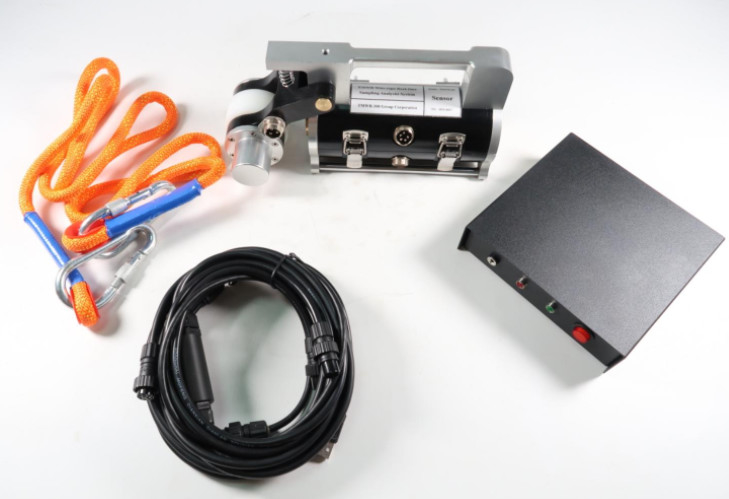

1 Drahtseil mit einem Durchmesser von 8-54 mm

2 Drahtseilfehlerdetektor allgemeines Computermodell für den Typ
