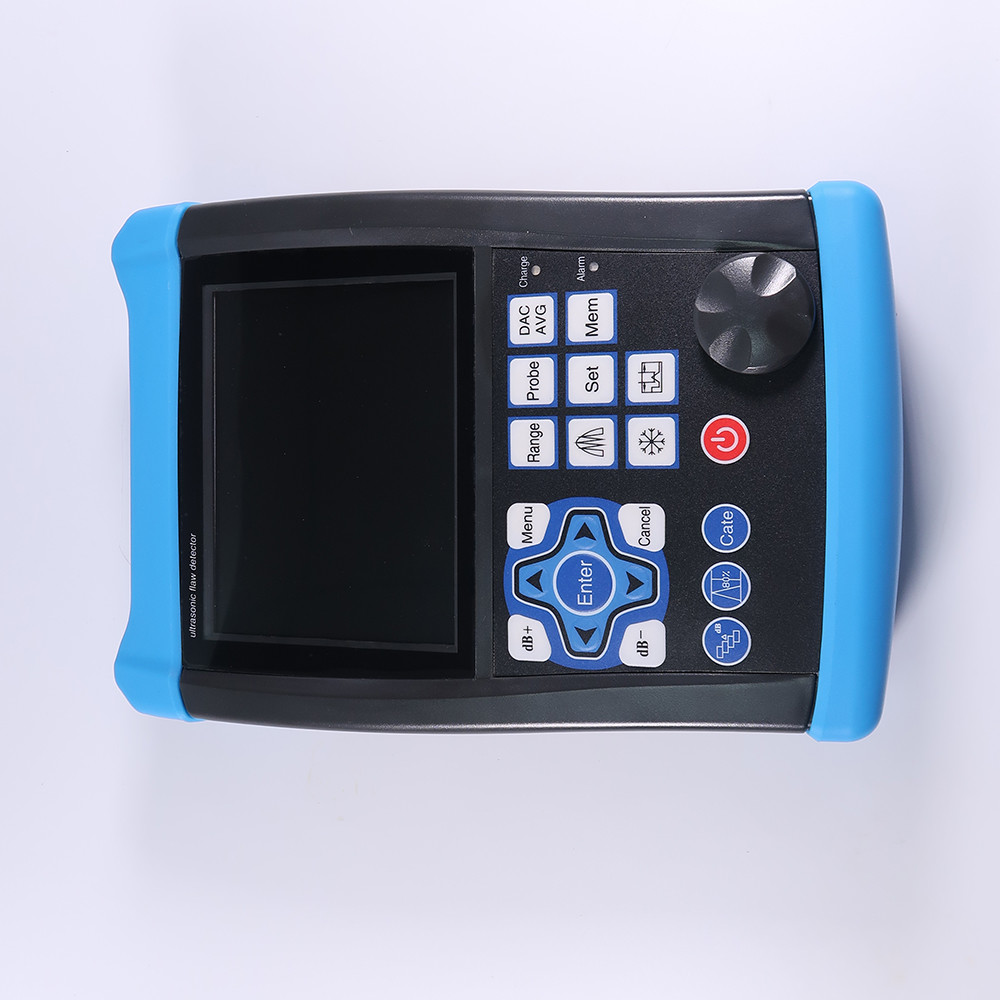

Ultraschallfehlerdetektor TFD810C
★Benutzerfreundlicher interaktiver Dialog hilft bei Operationen wie Kalibrierung, Kurvenbildung usw.
★Alle Werkzeuge, die Sie benötigen: DAC, AVG, TCG,Color Bscan, AWS, etc.
★Puls-Wiederholungsfrequenz: 20-3000 Hz präzise Einstellung, Hochgeschwindigkeits-Scan, keine Ausfallrate.
★Hoches Signal-Rausch-Verhältnis, klares und stabiles Echo, geräuschdichtes Design, perfekt für schwierige Arbeitsbedingungen.
★12-stellige AD, hohe Geschwindigkeit der Probenahme führt zu einem besseren Echo-Diagramm mit allen Details.
★Kristallklare, farbige Anzeige und hilfreiche Benutzeroberfläche erleichtern die Bedienung.
★Hochgeschwindigkeits-Echtzeit-Fehlererkennung Video-Aufnahme.
★Verbindung der blauen Zähne mit einem mobilen Gerät zur Erstellung und Druckung von Erkennungsberichten vor Ort.
★IP65-Standard, Gehäuse aus Legierung + Siliziumgel, wasser- und staubfest, fest und dauerhaft.
★Jede Batterie hat eine eigene Ladesteuerung, also kann sie mit zwei Batterien rund um die Uhr arbeiten.
Spezifikationen
Reichweite: 0-15000 mm bei Stahlgeschwindigkeit
Materialgeschwindigkeit:100 ∼20000 m/s
Wiederholungsfrequenz der Pulse: 20-3000 Hz
Dynamischer Bereich: ≥ 38 dB
Linearität: Horizontale: +/- 0,2% FSW, vertikale: 0,25% FSH, Verstärkergenauigkeit +/- 1 dB.
Auflösungskraft:> 40 dB (5P14)
Empfindlichkeitsrückstände:> 66 dB
Ablehnung: 0 bis 80% Vollbildschirmhöhe
500 unabhängige Einstellung, jedes Kriterium kann frei eingegeben werden, wir können in der Szene ohne Testblock arbeiten;
Großspeicher von 1000 A-Grafik
Prüfmodi: Puls-Echo, Dual-Element und Thru-Transmission
Sondenarten: Einfach gerade, Einwinkel, Daul gerade, Daul angelegt, Durch, Schleichend, Oberfläche
Gate-Monitoren: Zwei unabhängige Tore, die über den gesamten Sweepbereich gesteuert werden können
Einheiten: Zoll oder Millimeter
Leistungsbedarf: Wechselstrom-Leiter 100-240 VAC, 50-60 Hz
Anzeigeverzögerung: -20 bis 3400 μs
Probeverzögerung/Nullverschiebung: 0 bis 99,99 μs

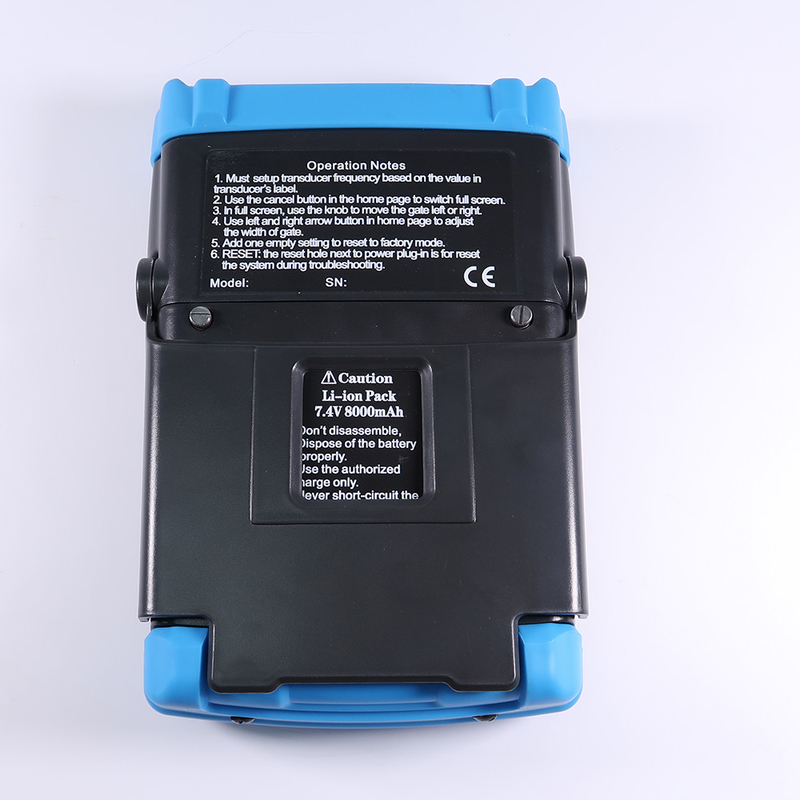

Innerer wiederaufladbarer Li-Ionen-Akku mit 7,2 V bei 8000 mAh
15 Stunden Nennbetriebszeit je nach Bildschirmhelligkeit
4 Stunden typische Ladezeit
H×W×D(mm):260×175×60 (mm)
Gewicht:1.2 kg
Betriebstemperatur: -10 °C bis 50 °C
Lagertemperatur: -30°C bis 50°C
Impulsenergie: 200V, 300V, 400V, 500V wählbar
Berichtigung: Positive Halbwelle, negative Halbwelle, Vollwelle, HF-System
Bandbreite (Verstärkerbandbreite ): 0,2 bis 35 MHz
Gate-Monitoren: Zwei unabhängige Tore, die über den gesamten Sweepbereich gesteuert werden können
Empfindlichkeit: maximal 120 dB bei wählbarer Auflösung 0.1, 1.0, 2.0, 6,0 dB.
Anschlüsse der Wandler: BNC oder LEMO
Funktionen
Automatische Anzeige der genauen Fehlerposition ((Tiefe d,Niveau p,Distanz s,Amplitude,sz dB,ф).
Fehlergröße: Automatische Fehlergröße mittels AVG/AVG oder DAC, schnelle Meldung von Fehlerannahme oder -ablehnung.
Automatische Kalibrierung des Wandlers Nullpunkt, Winkel, Frontkanten und Materialgeschwindigkeit.
Bequem zu machen und zu verwenden DAC und AVG, um das Echo zu bewerten, kann die Kurve geändert und kompensiert werden.
Wenn man die U-Disk anschließt, bekommt das Gerät unbegrenzten Speicher.
Automatisierte Erstellung von Videos des Testprozesses und des Spiels; Nutzung von Uppan, die Länge des Videos ist unbegrenzt.
Farb-Bscan.
Es gibt 15 Standards in der Einheit.
Verbindung mit einem mobilen Gerät zur Erstellung und Druckung von Erkennungsberichten vor Ort.1.
Kurve Oberflächenkorrekturfunktion.
Funktion zur Messung der Risshöhe.
Vergrößerungsgate:Verbreitung des Gatenbereichs über die gesamte Bildschirmbreite.
Auto-Gewinnfunktion.
Umschlag: Gleichzeitige Anzeige des Live-A-Scans bei 60 Hz Aktualisierungsrate und Umschlag des A-Scans
Anzeige.
Peak Hold: Vergleichen Sie gefrorene Spitzenwellenformen mit Live-A-Scans, um die Testergebnisse leicht zu interpretieren.
Scan Freeze: Das Display Freeze speichert Wellenform und Schallwegdaten.
Alarm: Piep und LED.
Echtzeituhr.
Füllen Sie das Echo.
Ergreifen Sie das Ziel.
Echofarbe innerhalb des Tores.

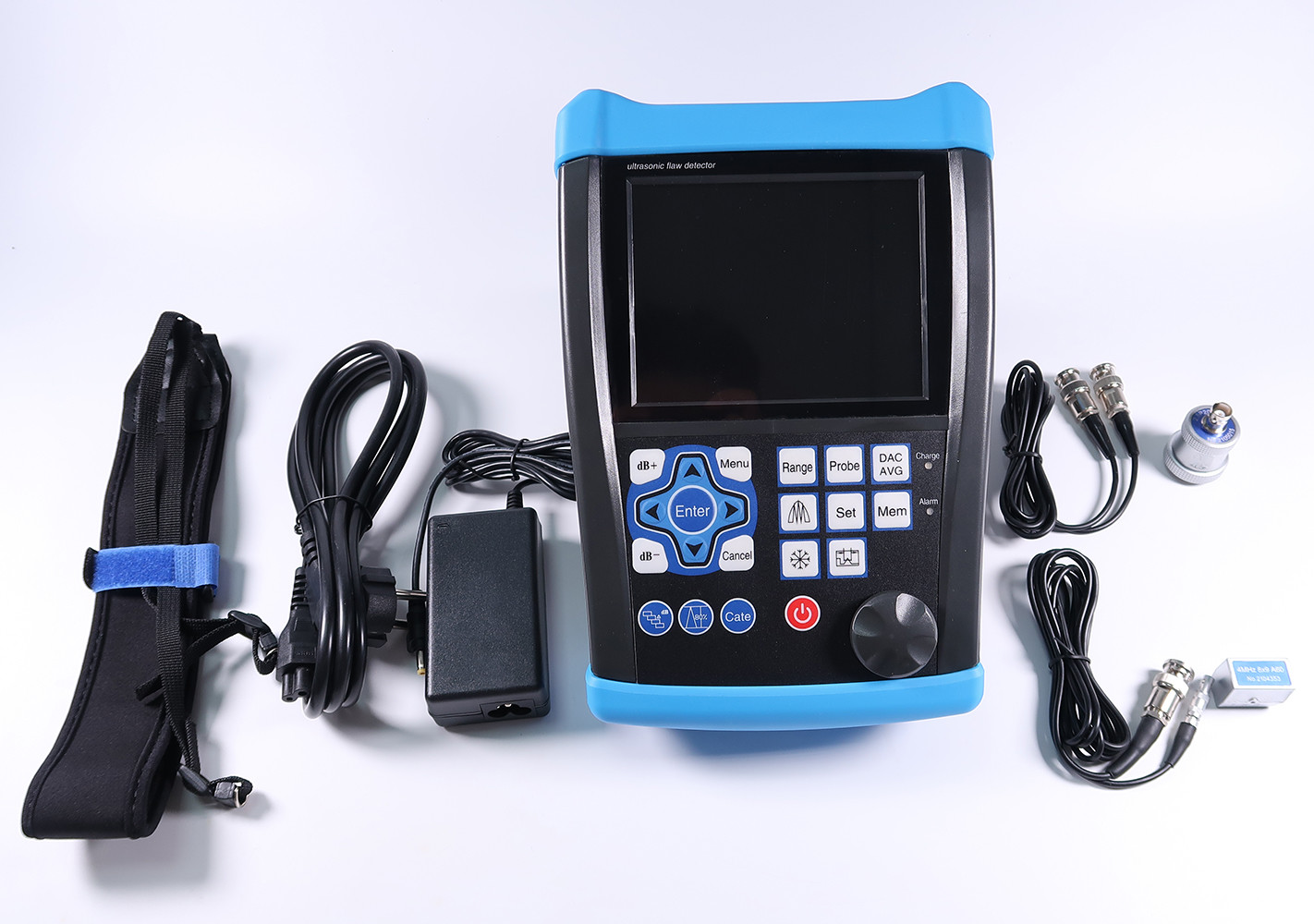

Basisinstrumentpaket
Tragbarer Ultraschallfehlerdetektor
Strahlwandler (4 MHz, Φ10)
Winkelstrahlwandler (4 MHz, 8 mm × 9 mm, 60°)
Verbindungskabel für den Wandler (Q9-C5 oder optional C9-C5)
Wiederaufladbare Li-Ion-Batterie, 8 Ampere pro Stunde
Stromversorgung/Ladegerät
Betriebsanleitung in englischer Sprache
App-Software
Streife
