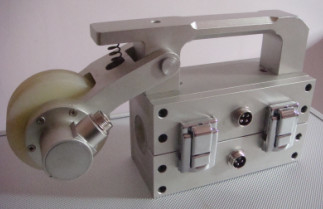

Wire Rope Defektdetektor Tmwr-300 Ndt Maschinen

Einer, Produkt Einführung

◆ can online testing of wire rope and wire breaking, wear, corrosion, deformation, loose strands, jump wire, material and other defects functionchanges.

◆Die Testergebnisse des Berichts können unterschiedlichen Industriestandards entsprechen, hat auch die Form von gebrochenen Drähten, die Anzahl der gebrochenen Drähten, die Fehlerfläche und die Gesamtbasisfläche des Stahlverhältnisses des Displays..

◆ using computer USB interface direct sampling analysis, with onlineacousto-optic alarm and real-time results function. ◆ Mit Hilfe eines Computer-USB-Interfaces und einer direkten Sammelanalyse mit Online-Acousto-optischer Alarmierung und Echtzeit-Ergebnisfunktion.

◆ Sensorkreislaufstruktur, Umkreisumgebung, axial Magnetisierung, das Drahtseil sofortige Magnetisierung bis zur Sättigung.

◆ Sensing Chuai using alloy aluminum housing, wasserdicht, staubdicht, schockdicht, feuchtigkeitsdicht.

◆ steady work, reliable performance, high precision, strong anti-interference ability, data accuracy. ◆ Steady work, reliable performance, high precision, strong anti-interference ability, data accuracy. ◆ Steady work, reliable performance, high precision, strong anti-interference ability, data accuracy. ◆ Steady work, reliable performance, high precision, strong anti-interference ability, data accuracy. ◆ Steady work, reliable performance, high precision, strong anti-interference ability, data accuracy. ◆ Steady work, reliable performance, high precision, strong anti-interference ability, data accuracy.

◆ Die Software passt sich dem Windows98/2000/XP/Vista/windows7computer Betriebssystem an.

◆ Gemäß den Bestimmungen der staatlichen Messung und des staatlichen Produktionssicherheitsgesetzes, jedes Instrument von den nationalen Metrologie-Instituten,ASTM 1571 American Standard als die dritte Partei Inspektion, und den Testbericht ausstellen, eine juristische Qualifikation erhalten.

◆Es wird häufig in Minen, Seilbahnen, Aufzugsgeräten, Aufzügen, Hafenmaschinen, Kabelbrücken usw. verwendet.

Zwei. Die Kerntechnologie und legal Qualifikation

Nur die Anwendung von virtueller Instrumententechnologie, die die traditionellen Instrumente durch Software ersetzt.direkt gesampelt und vom Computer verarbeitet.So wie nicht fehlerhaft, nicht falsch, wie beim Filmensehen, vollständiger Scan des Stahldrahtseils, das Ergebnis ist genau, wiederholbar.

2 drei Instrumente: nach den Vorschriften von Drahtseilen in verschiedenen Sektoren des Schrottens der nationalen Standards, die Produktapplikation von qualitativen, quantitativen,Elektromagnetische PositionOnline nondestructive testing of wire rope broken wires, interne und externe Korrosion, Abrasion, metallische Querschnittsflächenänderungen, lose Stränge, Sprungdraht, Verformung,Materialanomalien wie Defekte.

3 rechtliche Instrumente: nach den Vorschriften der Statemeasurement und dem staatlichen Produktionssicherheitsgesetz, jedes Instrument von den nationalen Metrologie-Instituten,Nach ASTM1571-2006 und GB/T21387-2008 als der dritte Partei Inspektion, und den Testbericht ausstellen, eine juristische Qualifikation erhalten.

Drei. technische Indikatoren

◆Die gesamte Testreihe von Wire Rope Diameter range: Diameter 1,5 - 300 mm (Need to configure different series specifications sensor).

◆Der Sensor und das Drahtseil relative Geschwindigkeit: 0-6 m/s Best: 0.3 - 1.5 m/s.

◆Die Guide sleeve and the gap sensor wire rope best: 2 - 6 mm, allowing the gap: 0 - 15 mm.

Gebrochenes Draht Fehler. (LF) Detektionsfähigkeit

◆ Qualitative: Single concentration of broken wire detection accuracy rate of 99%.

◆Quantitative: Eine einzelne Konzentration von gebrochenen Drähten erlaubt einem Rooter ein gleichwertiges Wurzelfehler.

◆Single concentration of broken wires number no more than 100 times the error detection accuracy is greater than or equal to 92%.

Quantitativ Veränderungsrate von Metallische Querschnittsfläche (LMA)

◆Die Empfindlichkeit des Detektions-Wiederholungsfehlers: ± 0,055%.

◆Die Detektionspräzision zeigt einen zulässigen Fehler an: ± 0,2%.

◆Position (L) detection capability: percentage error are shown to detectlength: + 0.2%.

◆Stromversorgung: 5V batteriebetrieben.

◆Sensorgewicht: gemeinsame Spezifikationen < 10 kg.

◆Umwelttemperatur: -10 °C ~40 °C, relative Luftfeuchtigkeit: atmosphärischer Druck: 86 ~ 106Kpa ≤ 85%.

Vier, Die Systemkonfiguration und Typ

1 Drahtseil, Durchmesser 8-54 mm.

2 Wire Rope Flaw Detector allgemeines Computermodell für Typ
