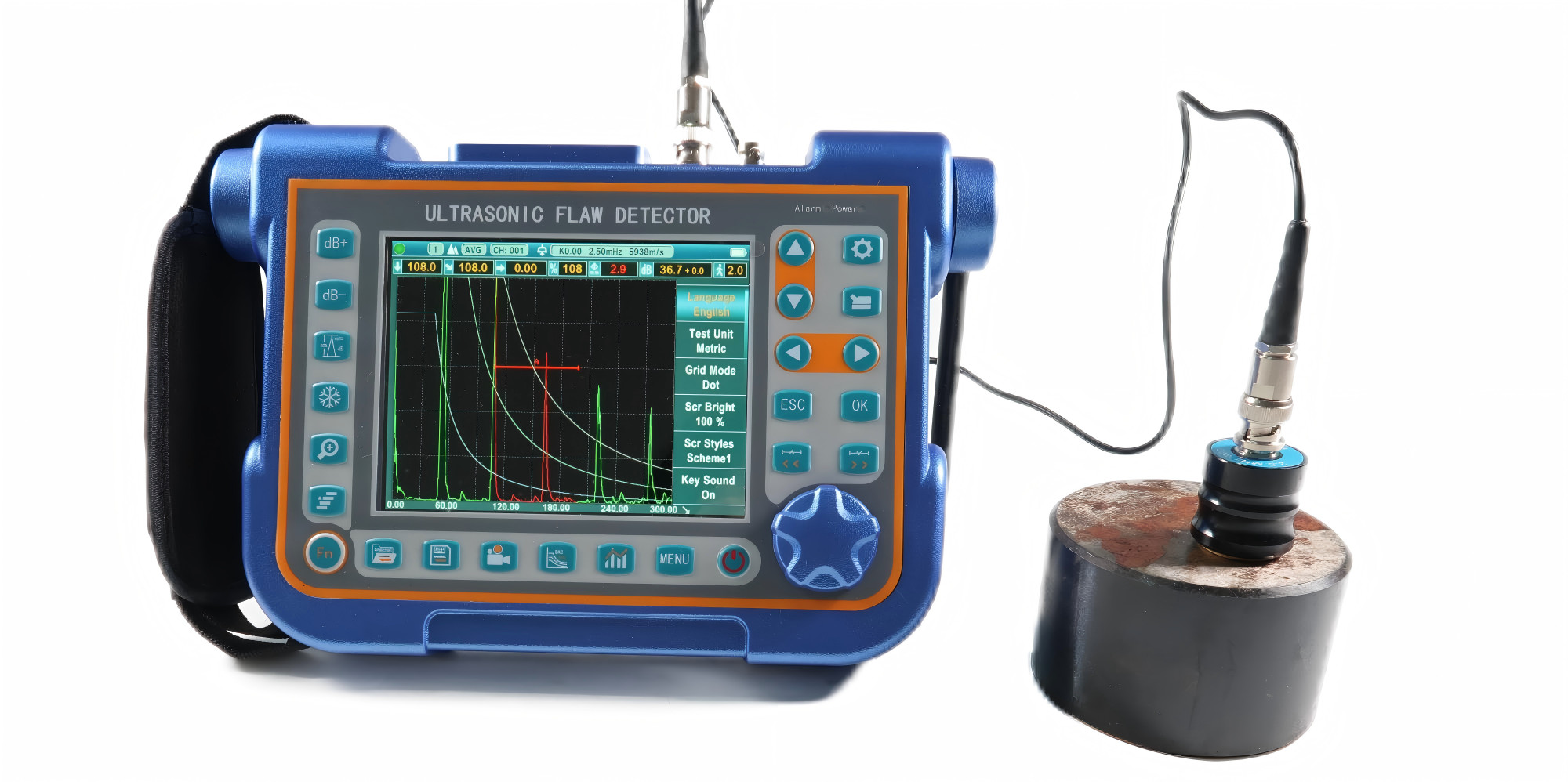

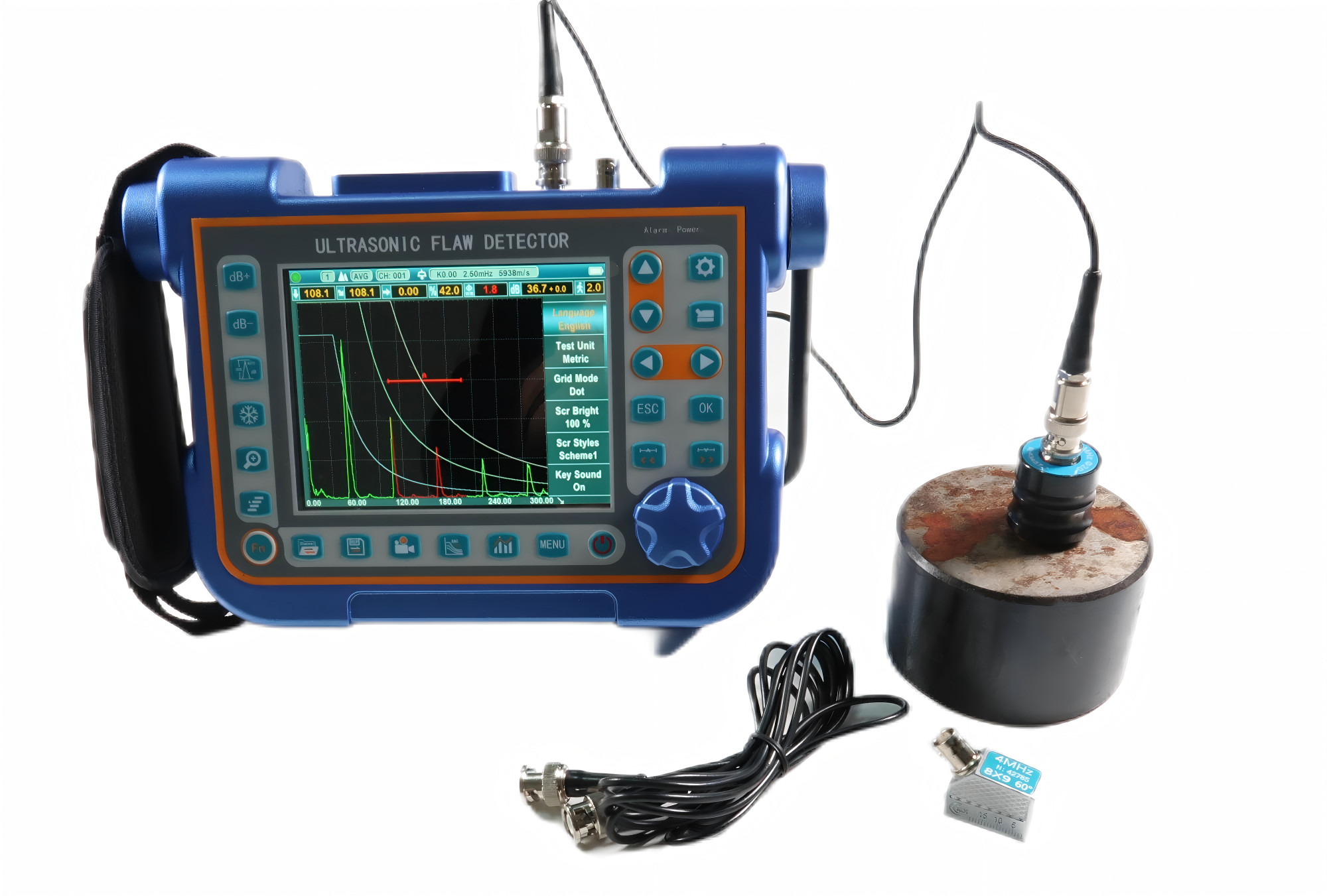

Ultraschallfehlerdetektor TFD807C

Ultraschallfehlerdetektor TFD807C





Einleitung

Dieses Gerät ist ein tragbarer digitaler Ultraschallfehlerdetektor für die Industrie, der verschiedene Defekte (Risse, Einschlüsse, Poren usw.) im Werkstück schnell erkennen, lokalisieren, bewerten und diagnostizieren kann.KomfortabelDas Gerät kann sowohl im Labor als auch auf der Baustelle eingesetzt werden.chemische Industrie und andere Bereiche, die Fehlererkennung und Qualitätskontrolle erfordernEs wird auch in der Online-Sicherheitsprüfung und Lebensdauerbewertung in den Bereichen Luft- und Raumfahrt, Schienenverkehr, Boiler und Druckbehälter usw. weit verbreitet.
Das Gerät kann weit verbreitet verwendet werden, um versteckte Risse, Hohlräume, Trennungen und ähnliche Diskontinuitäten in Schweißarbeiten, Schmiedewerken, Schlägen, Achsen, Wellen, Tanks und Druckbehältern, Turbinen,und Strukturbauteile.

Merkmale des Instruments

Die Kernhardware wurde mit ARM+FPGA entwickelt, und die Software verwendet ein sehr zuverlässiges Multitasking-Betriebssystem, das die Funktionalität, Portabilität,Haltbarkeit und Zuverlässigkeit des Geräts.
Dieses Instrument verwendet ein Master-Slave-Menü und ist mit Abkürzungstasten und einem digitalen Drehknopf ausgelegt.

Ich...Anzeige

Volldigitales, mehrfarbiges, hochauflösendes (640×480 Pixel) mehrfarbiges TFT-LCD-Display.

Je nach Umgebung können 4 Bedienoberflächenstile ausgewählt werden.
Der LCD mit 60 Hz schneller Aktualisierung kann subtile Veränderungen der Wellenform anzeigen.
Die LCD-Helligkeit kann frei eingestellt werden.

Ich...Form

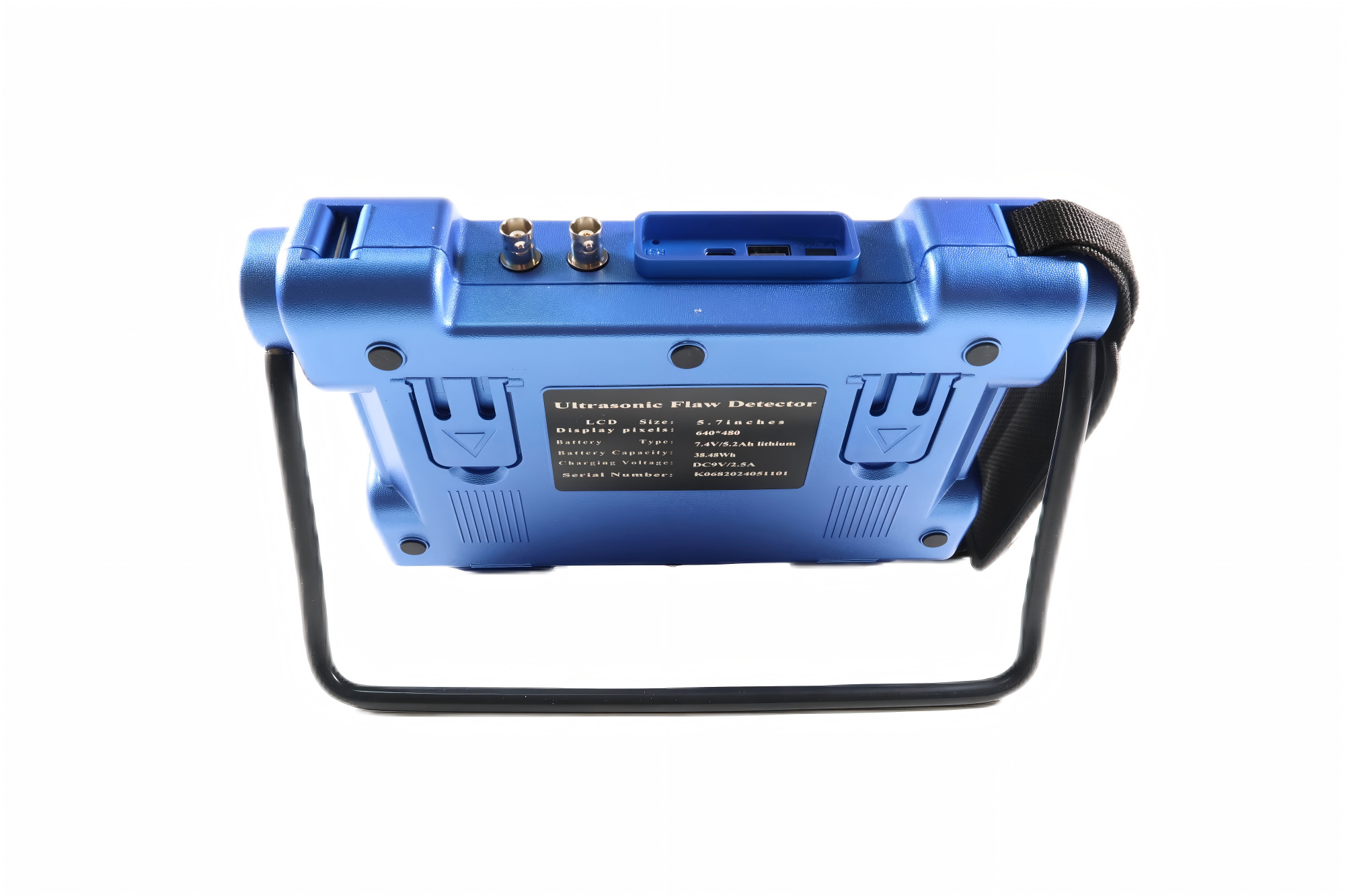

Die rein aus Aluminium bestehende Metallhülle ist stark und langlebig, und die elektromagnetische Abschirmung ist sehr gut.
Die 360° drehende Dämpfungsstütze und die Gummihülle sind einfach zu bedienen.
Gehärtetes Glas, extrem hart, verschleißfest und kratzfest

Ich...Screenshot und PDF-Fehlererkennungsbericht

Echtzeit-Screenshots aller Seiten und Fehlermeldungen und Speichern Sie sie als BMP-Bilder auf U-Disk, die als Farb- oder Graustufenbilder eingestellt werden können.
Exportieren Sie den Fehlermessbericht als PDF-Datei und speichern Sie ihn auf eine U-Disk für einfaches Archivieren und Drucken.
Alle Inhalte der PDF-Datei können entsprechend den Bedürfnissen des Benutzers angepasst werden.
BMP-Bilder und PDF-Dateien können auf einem Computer oder Mobiltelefon eingesehen werden.

Ich...Reichweite

Bis zu 15000 mm in Stahl; Reichweite wählbar in festen Schritten oder kontinuierlich variabel.

Ich...Pulser

Im Rahmen der Prüfungen werden die Prüfungen nach den Vorschriften des Anhangs II der Richtlinie 2008/57/EG durchgeführt.
Pulssbreite von 0,1 μs bis 0,5 μs einstellbar, um die Sonden mit unterschiedlicher Frequenz abzugleichen.
Impulse Wiederholungsfrequenz von 20 Hz bis 2 KHz einstellbar.
Dämpfung zwischen 50Ω,150Ω,250Ω und 500Ω für eine optimale Sondenleistung wählbar
Sondenwahl: Einzelkristallsonde, Doppelkristallsonde, Sonderwinkelsonde, Durchdringungssonde, Klettersonde.

Ich...Empfänger

Probenahme: 16-stelliger AD-Wandler bei der Probenahmeschnelligkeit von 320 MHz
Berichtigung:Positive Halbwelle, Negative Halbwelle, Vollwelle und HF
Analogbandbreite: 0,2 MHz bis 20 MHz mit wählbaren Frequenzbereichen (automatisch vom Gerät eingestellt), um die Sonde für eine optimale Leistung zu erreichen.
Gewinne: von 0 dB bis 110 dB in wählbaren Schritten einstellbar 0,1 dB, 2 dB, 6 dB.

Ich...Türen

Zwei vollständig unabhängige Toren bieten eine Reihe von Messmöglichkeiten für Signalhöhe oder -distanz unter Verwendung von Peak-Triggering.
Der Echo-zu-Echo-Modus erlaubt eine genaue Gate-Positionierung für Signale, die extrem nahe beieinander liegen.
Gate Start: Variable über den gesamten angezeigten Bereich
Torbreite: Variable vom Torstart bis zum Ende des angezeigten Bereichs
Torhöhe: Variabel von 0 bis 99% Vollbildhöhe
Alarme: Schwellenwert positiv/negativ mit LED-Blitz.

Ich...Gedächtnis

Das Gerät verfügt über einen eingebauten Speicher mit großer Kapazität, und Daten und Dateien werden nicht aufgrund eines Stromausfalls des Geräts verloren gehen.
Speicher für 500 Kanaldateien zur Speicherung von Kalibriervorgaben und Sondenparametern.
Speicher für 1000 Wellenberichtsdateien zur Speicherung von A-Scan-Wellen und Einstellungen.
Alle Dateien können gespeichert, abgerufen und gelöscht werden.
Die Kanalleinstellungen und Berichtsdateien können über U-Disk exportiert werden, und die Informationen können auch in unbegrenzter Menge über USB-Speicher gespeichert werden.

Ich...Video-Aufnahmegerät

Video Recorder ist in vielen Situationen nützlich, es ist sehr praktisch für diejenigen, die die Sondierungsaktivitäten später analysieren möchten.
Das Gerät kann den Prüfvorgang aufnehmen und als Videodatei speichern, die über das Gerät oder eine spezielle Software wiedergegeben werden kann.und jede Videodatei kann bis zu 5 Minuten lang sein.
Wenn Sie die Videodatei auf die U-Disk speichern möchten, werden die Anzahl und Dauer der Videodatei nicht begrenzt.
Die Aufzeichnung und Wiederholung des Testprozesses bietet große Bequemlichkeit für zukünftige Studien und Analysen der Fehlererkennung.
Videowiedergabe unterstützt Pause, Schnellvorwärts, Schnellrückwärts und Stopp-Funktionen.
Funktionen

• Automatische Kalibrierung: Automatische Kalibrierung von Sonden-Nullverschiebung, Sondenwinkel (K-Wert) und Materialgeschwindigkeit.
• Fehlerortung: Live-Anzeige Sound-Path, Projektion (Oberflächenentfernung), Tiefe, Amplitude,
• Fehlergröße: Automatische Fehlergröße mittels AVG oder DAC, schnelle Meldung von Fehlerakzeptanz oder -ablehnung.
• Digitale Ablesung und Trig. Funktion: Die Dicke/Tiefe kann bei Verwendung einer normalen Sonde in digitaler Ablesung angezeigt werden, und die Oberflächenentfernung und die Tiefe werden bei Einsatz einer Winkelsonde direkt angezeigt.
• DAC/AVG:Die Kurve wird automatisch erzeugt und die Probenahmepunkte können kompensiert und korrigiert werden.,Es zeigt die AVG-Kurve jeder Blende an.
• AWS D1.1Die Wahl dieser Norm kann manuelle Berechnungen reduzieren und die Erkennungswirksamkeit verbessern.
• Kurve Oberflächenkorrekturfunktion.
• Funktion zur Messung der Risshöhe.
• Torvergrößerung: Ausbreitung des Torbereichs über die gesamte Bildschirmbreite.
• Videoaufnahme und Wiedergabe.
• Funktion der automatischen Verstärkung
• Umschlag: Gleichzeitige Anzeige des Live-A-Scans bei 60 Hz Aktualisierungsrate und Umschlag der Anzeige des A-Scans
• Peak Hold: Vergleichen Sie gefrorene Spitzenwellenformen mit Live-A-Scans, um die Testergebnisse leicht zu interpretieren.
• Spitzenmarkierung: Erfassung und Markierung der Spitzen in Echtzeit
• Echo-Codierung: Anzeige von 1 ~ 9 Echo-Anzeigebereichen in verschiedenen Farben, zur Analyse der Defektposition.
• Ein Scan Freeze: Der Display Freeze enthält Wellenform- und Testdistanzdaten.
• B Scan-Anzeigefunktion: Die Defektform des Werkstücks wird intuitiv angezeigt und das Erkennungsresultat ist intuitiver.


Echtzeituhr
Die Instrumentenzeuge laufen immer weiter und zeichnen die Zeit ab.
Kommunikation
Zwei Hochgeschwindigkeits-USB2.0-Anschlüsse. Zwei USB-Modi können ausgewählt werden: U-DISK und U-BRIDGE. Im U-DISK-Modus, Kanalkonfigurationsdateien, Fehlermeldedateien,Bildschirmaufnahmen und aufgezeichnete Filme können auf U-DISK gespeichert werden. Im U-BRIDGE-Modus tauscht das Instrument Daten mit der DataPro Software aus.
Batterie
Eingebaute Lithium-Ionen-Batterie mit großer Kapazität und hoher Leistung.
Die Dauer der kontinuierlichen Arbeit über 12 Stunden, die typische Ladezeit von 4-6 Stunden.
Knopf
Durch den Drehknopf lassen sich Anpassungen leicht und schnell vornehmen.
Software-Upgrade
Die Software kann leicht über U-DISK aktualisiert werden. Das Upgrade wird die Maschine nicht beschädigen.

Spezifikationen

• Messbereich: 0 bis 15000 mm bei Stahlgeschwindigkeit
• Impulse Wiederholungsfrequenz liegt zwischen 20 Hz und 2000 Hz
• Materialgeschwindigkeit: 1000 bis 20000 m/s
• Impulse Wiederholungsfrequenz liegt zwischen 20 Hz und 2000 Hz
• Dynamischer Bereich: mehr als 40 dB
• Systemlinearität: Horizontal: +/- 0,2% FSW,

Vertikal: 0,25% FSH, Verstärkergenauigkeit +/- 1 dB.

• Auflösungskraft: mehr als 40 dB
• Empfindlichkeit Verbleib: mehr als 50 dB ((Tiefe 200mmF2 flachbodenes Loch)
• Ablehnung: 0 bis 80% Vollbildschirmhöhe
• Lärm: weniger als 10%
• Gate-Monitoren: Zwei unabhängige Tore, die über den gesamten Sweepbereich gesteuert werden können
• Gewinne: 110 dB max bei auswählbarer Auflösung 0.1, 1.0, 2.0, 6,0 dB.
• Bandbreite (Verstärkerbandbreite ): 0,2 bis 20 MHz
• Pulsverschiebung: mehr als 32 dB
• Anzeigeverzögerung: -20 bis 3400 μs
• Probeverzögerung/Nullverschiebung: 0 bis 99,99 μs
• Prüfmodi: Puls-Echo, Dual-Element und Thru-Transmission
• Pulser: Stimmungsfähiger Wellenpulser
• Impulsenergie: 100V, 200V, 250V, 300V, 500V wählbar
• Berichtigung: positive Halbwelle, negative Halbwelle, volle Welle, HF
• Einheiten: Zoll oder Millimeter
• Anschlüsse der Wandler: BNC oder LEMO
• Leistungsbedarf: Wechselstrom-Leiter 100-240 VAC, 50-60 Hz
• Betriebstemperatur: -10°C bis 50°C, Lagertemperatur: -30°C bis 50°C

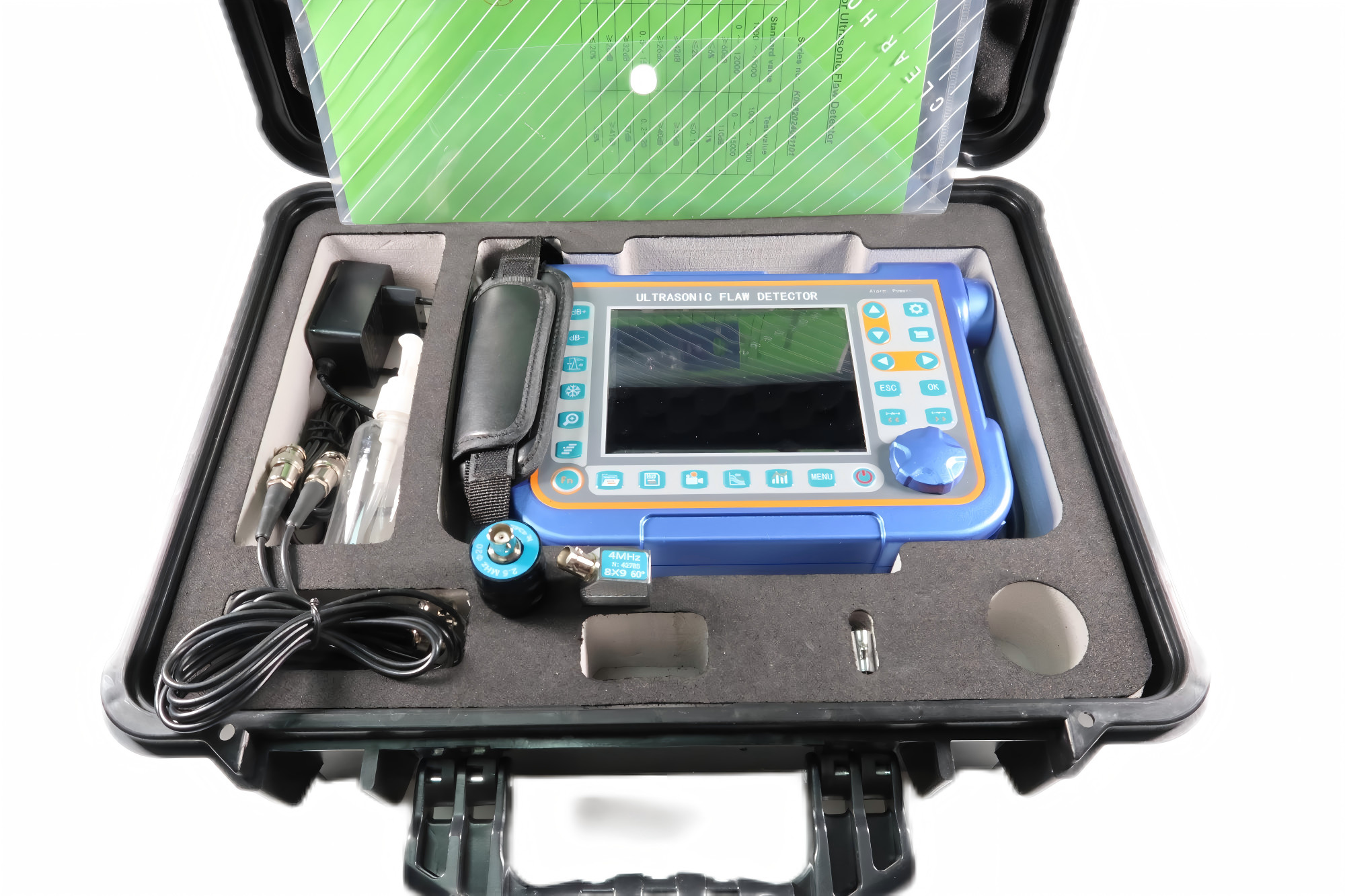

Standardpaket:Gastgeber,Straight Probe,Winkelprobe 4MHz,Sonde Verbindungskabel,Stromadapter und Kabel,PC-Software,Kommunikationskabel,Bedienungsanleitung, Instrumentenschrank
